10.3.1 添加已经存在的部件
选择“菜单”→“装配”→“组件”→“添加组件”命令，或依次单击“装配”选项卡→“组件”组→“添加”图标
，打开如图10-5所示的“添加组件”对话框。如果要进行装配的部件还没有打开，可以单击“打开”按钮，从磁盘目录选择。已经打开的部件的名字会出现在“已加载的部件”列表框中，可以从中直接选择。单击“确定”按钮，返回如图10-5所示的“添加组件”对话框。
“添加组件”部分选项的功能如下。
（1）名称：可以为组件重新命名，默认为组件的零件名。
（2）引用集：有3种类型供选择，模型、整个部件和空的。
（3）定位：该下拉列表中有4个选项。
●绝对原点：按照绝对定位方式确定部件在装配图中的位置。单击该选项，系统打开“点”对话框，在指定了确定的位置以后，单击“确定”按钮完成绝对定位操作。
●选择原点：按绝对定位方式添加组件到装配，用于指定组件在装配中的目标位置。
●通过约束：按照几何对象之间的配对关系指定部件在装配图中的位置。单击该选项，系统打开如图10-6所示的“装配约束”对话框，要求用户指定部件之间的配对关系，设置完以后，单击“确定”按钮完成操作。

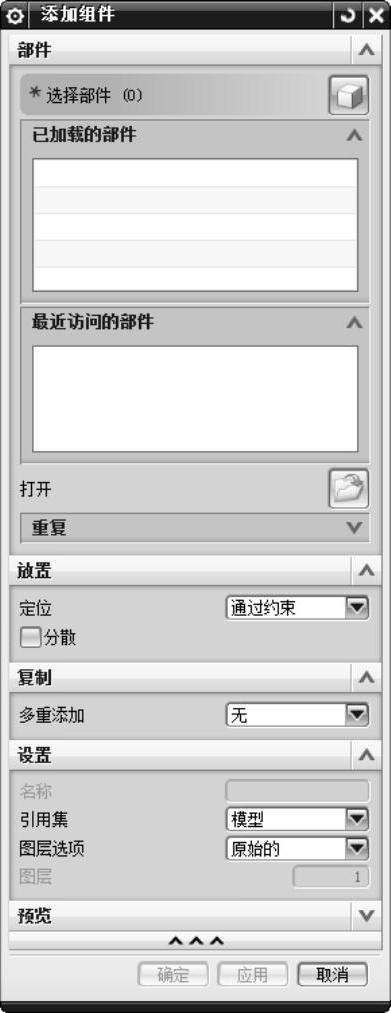

图10-5 “添加组件”对话框
●移动：该选项用于在部件添加到装配图以后，重新对其进行定位。单击该选项，系统打开“点”对话框，在确定了位置以后，单击“确定”按钮，系统打开如图10-7所示的“移动组件”对话框，要求用户指定部件之间的运动关系。设置完以后，单击“确定”按钮完成操作。
（4）图层选项：该下拉列表框用于指定部件放置的目标层。
●工作：该选项用于将指定部件放置到装配图的工作层中。
●原始的：该选项用于将部件放置到部件原来的层中。
●按指定的：该选项用于将部件放置到指定的层中。选择该选项，在其下端的“图层”文本框中输入需要的图层号即可。

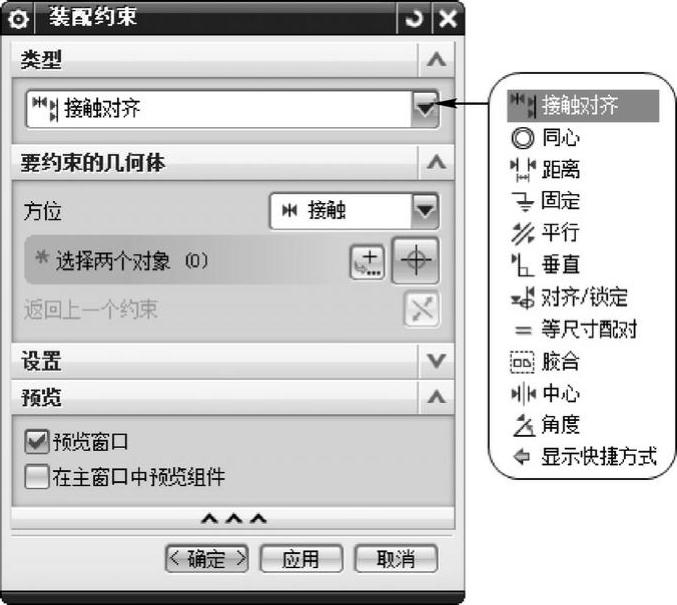

图10-6 “装配约束”对话框

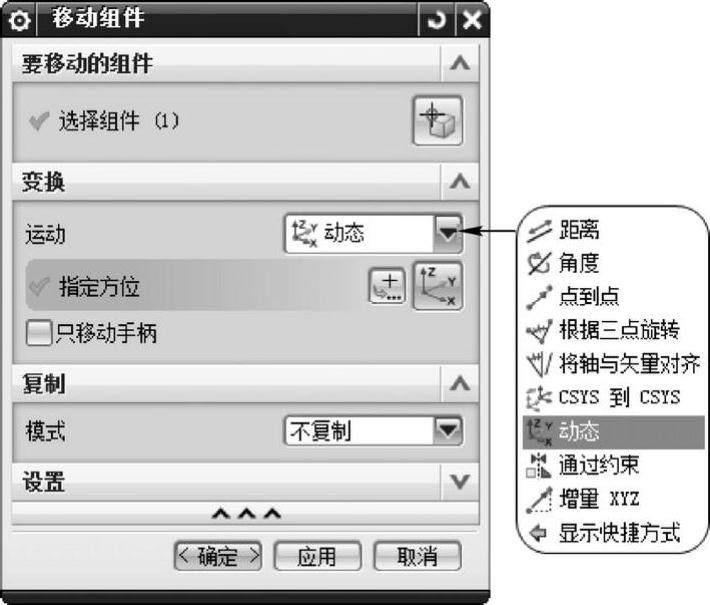

图10-7 “移动组件”对话框
“移动组件”对话框中部分选项的功能如下。
（1）运动：该下拉列表中有9个选项，下面介绍其中6个。
●
点到点：用于采用点到点的方式移动组件。单击该按钮，打开“点”对话框，提示先后选择两个点，系统根据这两点构成的矢量和两点间的距离，沿着这个矢量方向移动组件。
●
增量XYZ：用于沿X、Y和Z坐标轴方向移动一个距离。如果输入的值为正，则沿坐标轴正向移动。反之，沿坐标轴负向移动。
●
角度：用于指定矢量和轴点旋转组件。在“角度”文本框中输入要旋转的角度值。
●
CSYS到CSYS：用于采用移动坐标方式移动所选组件。选择一种坐标定义方式定义参考坐标系和目标坐标系，则组件从参考坐标系的相对位置移动到目标坐标系中的对应位置。
●
将轴与矢量对齐：用于在选项的两轴之间旋转所选的组件。
●
根据三点旋转：用于在两点间旋转所选的组件。单击该选项，系统会打开“点”对话框，要求先后指定3个点，WCS将原点落到第一个点，同时计算1、2点构成的矢量和1、3点构成的矢量之间的夹角，按照这个夹角旋转组件。
（2）只移动手柄：选中该复选框，用于只拖动WCS手柄。
