6.1.8 实例——表后端盖
首先创建圆柱体，然后对圆柱体进行倒角、孔、腔体等操作，生成表后端盖模型，如图6-48所示。
图6-48 表后端盖图
参见光盘 光盘\视频教学\第6章\表后端盖.avi
操作步骤
1．创建新文件
选择“菜单”→“文件”→“新建”命令或单击“主页”选项卡→“标准”组→“新建”图标
，弹出“新建”对话框。在“模板”选项组中选择“模型”，在“名称”文本框中输入“biaohouduangai",单击“确定”按钮，进入建模环境。
2．创建圆柱体
(1)选择“菜单”→“插入”→“设计特征”→“圆柱体”命令，弹出“圆柱”对话框，如图6-49所示。
(2)在“类型”下拉列表框中选择“轴、直径和高度”，在“指定矢量”下拉列表中选择
（ZC轴）为圆柱方向；单击“点对话框”按钮
，在弹出的“点”对话框中设置原点坐标为(0，0，0)，单击“确定”按钮。
(3)返回“圆柱”对话框，在“直径”和“高度”文本框中分别输入“33”和“3”，单击“确定”按钮，生成模型如图6-50所示。
3．倒斜角
(1)选择“菜单”→“插入”→“细节特征”→“倒斜角”命令，或者依次单击“主页”选项卡→“特征”组→“倒斜角”图标
，弹出“倒斜角”对话框。
(2)在“横截而”下拉列表框中选择“非对称”，在“距离1”和“距离2”文本框中分别输入“1”和“3”，如图6-51所示。

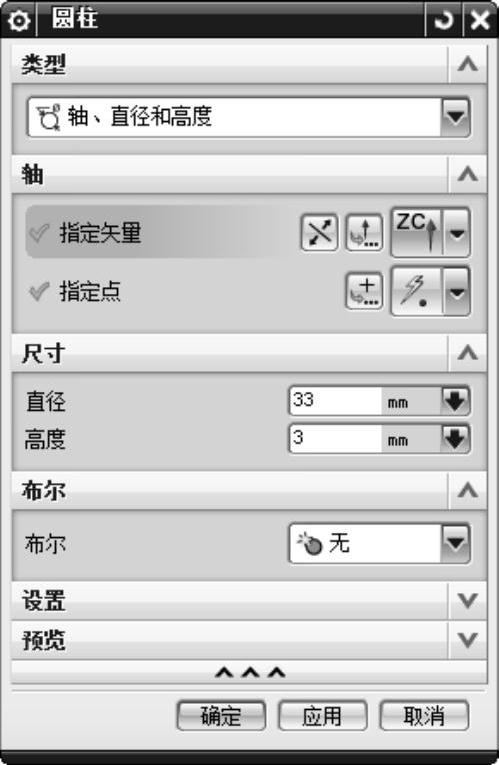

图6-49 “圆柱”对话框

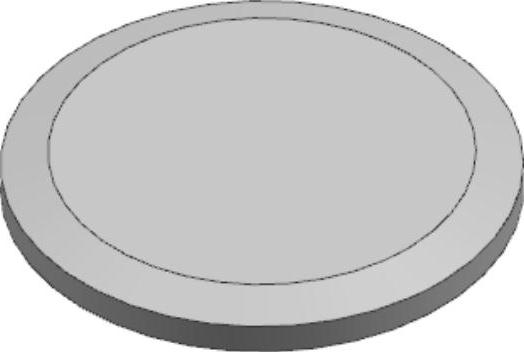

图6-50 创建圆柱体

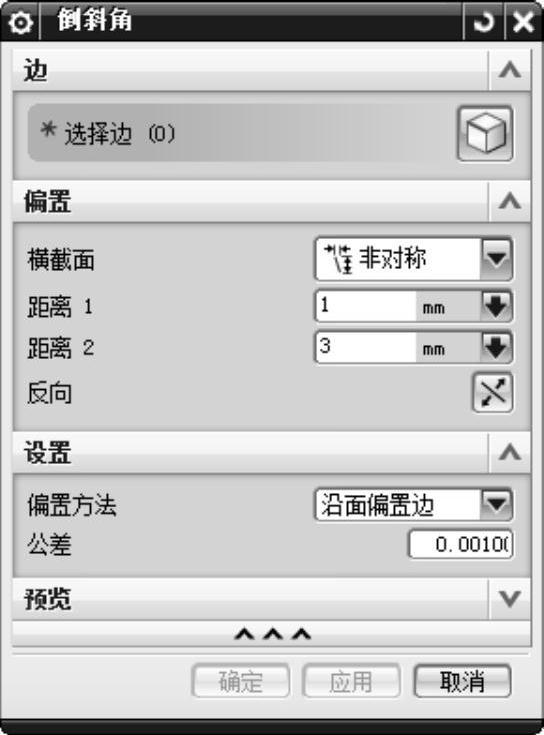

图6-51 “倒斜角”对话框

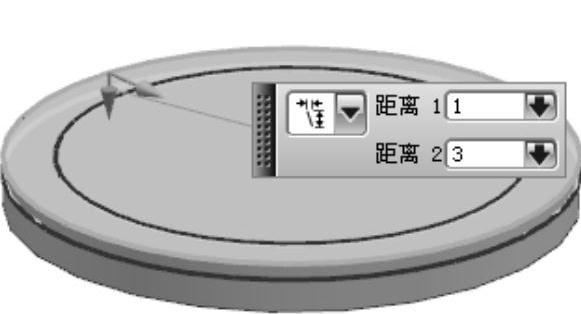

（3）在视图中选择圆柱体的边为倒斜角边，如图6-52所示。
（4）在“倒斜角”对话框中单击“确定”按钮，结果如图6-53所示。
4.边倒圆
（1）选择“菜单”→“插入”→“细节特征”→“边倒圆”命令，或者依次单击“主页”选项卡→“特征”组→“边倒圆”图标
，弹出如图6-54所示的“边倒圆”对话框。
图6-52 选择倒斜角边
图6-53 倒斜角

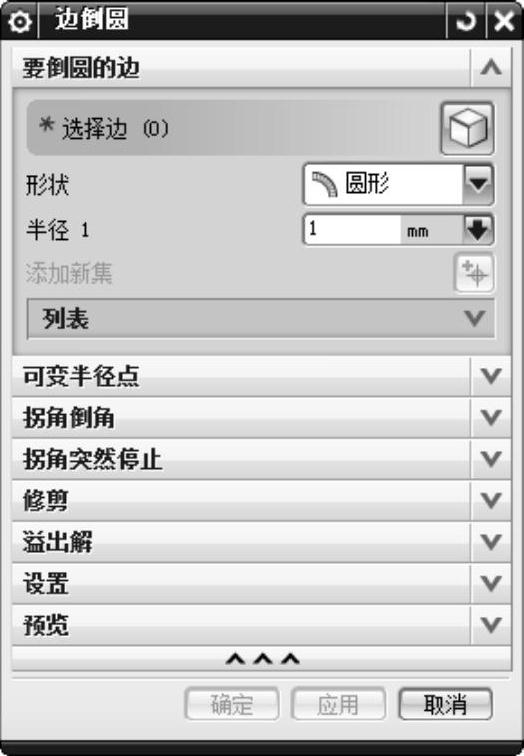

图6-54 “边倒圆”对话框
（2）在“形状”下拉列表框中选择“圆形”。
（3）在视图中选择如图6-55所示要倒圆的边，并在“半径1”文本框中输入“1”。
（4）在“边倒圆”对话框中单击“确定”按钮，结果如图6-56所示。
5.创建基准平面
（1）选择“菜单”→“插入”→“基准/点”→“基准平面”命令，或者依次单击“主页”选项卡→“特征”组→“基准/点”库→“基准平面”图标
，弹出“基准平面”对话框。
（2）在“类型”下拉列表框中选择“YC-ZC平面”选项，单击“应用”按钮，创建基准平面1。
（3）在“类型”下拉列表框中选择“XC-YC平面”选项，单击“应用”按钮，创建基准平面2。
（4）在“类型”下拉列表框中选择“XC-ZC平面”选项，单击“应用”按钮，创建基准平面3。
（5）在“类型”下拉列表框中选择“XC-YC平面”选项，设置“距离”为3，单击“确定”按钮，创建基准平面4，如图6-57所示。

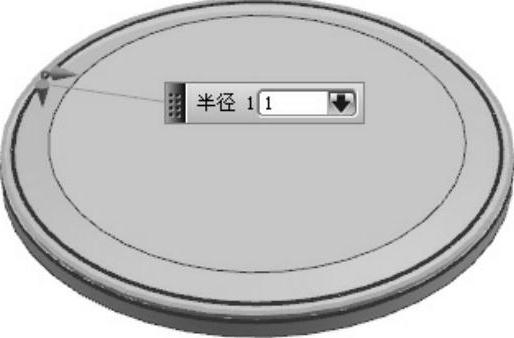

图6-55 选择要倒圆的边

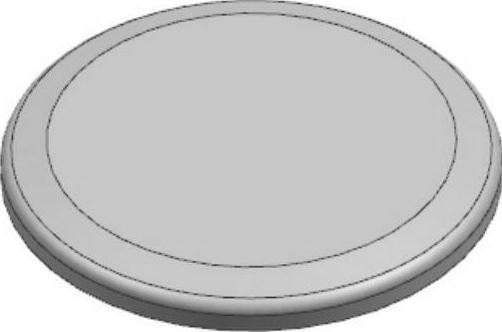

图6-56 倒圆角

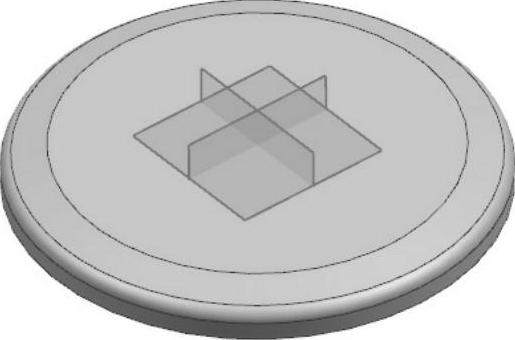

图6-57 创建基准平面
6.创建腔体
（1）选择“菜单”→“插入”→“设计特征”→“腔体”命令，或者依次单击“主页”选项卡→“特征”组→“更多”库→“腔体”图标
，弹出如图6-58所示的“腔体”类型选择对话框。
(2)单击“矩形”按钮，弹出“矩形腔体”（放置面选择）对话框，选择基准平面4为腔体放置面，在弹出的“水平参考”对话框中选择基准平面3为水平参考。
(3)弹出如图6-59所示“矩形腔体”（参数设置）对话框，在“长度”“宽度”和“深度”文本框中分别输入“2”“3”和“1.5”，其他参数均设置为0，单击“确定”按钮。
(4)弹出“定位”对话框，单击“垂直”按钮
，按系统提示选择基准平面3为基准，选择腔体短中心线为工具边，在弹出的“创建表达式”对话框中输入“0”，单击“应用”按钮。
(5)选择基准平面1为基准，腔体长中心线为工具边，在弹出的“创建表达式”对话框中输入“15”，单击“确定”按钮，完成定位，创建的腔体如图6-60所示。

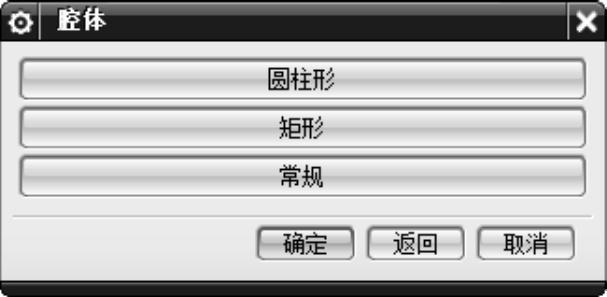

图6-58 “腔体”对话框

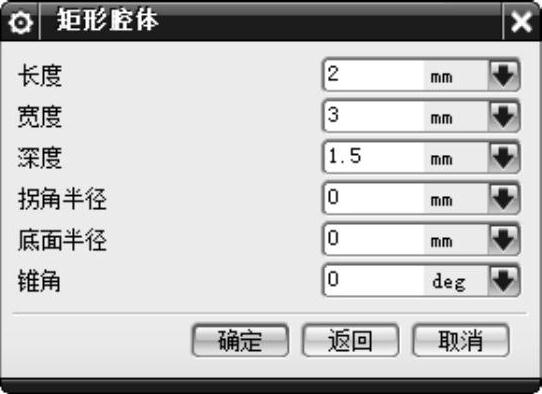

图6-59 设置矩形腔体参数

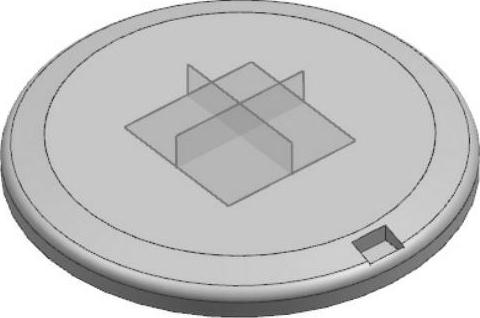

图6-60 创建腔体
7.圆形阵列
（1）选择“菜单”→“插入”→“关联复制”→“阵列特征”命令，或者单击“主页”选项卡→“特征”组→“阵列特征”图标
，弹出如图6-61所示的“阵列特征”对话框。
（2）选择步骤6创建的腔体特征为要形成图样的特征。
（3）在“阵列定义”选项组下的“布局”下拉列表框中选择“圆形”，在“指定矢量”下拉列表中选择
（ZC轴）为阵列旋转轴。
（4）在“间距”下拉列表框中选择“数量和节距”，设置“数量”和“节距角”为“6”和“60”。单击“确定”按钮，完成圆形阵列，如图6-62所示。
8.创建螺纹
（1）选择“菜单”→“插入”→“设计特征”→“螺纹”命令，或者依次单击“主页”选项卡→“特征”组→“更多”库→“设计特征”库→“螺纹”图标
，弹出如图6-63所示的“螺纹”对话框。
（2）在“螺纹类型”选项组中选中“符号”单选按钮。
（3）选择如图6-62所示的圆柱体侧面作为螺纹的生成面。
（4）采用默认设置，单击“确定”按钮，生成的螺纹如图6-64所示。
9.创建简单孔
（1）选择“菜单”→“插入”→“设计特征”→“孔”命令，或依次单击“主页”选项卡→“特征”组→“孔”图标
，弹出如图6-65所示的“孔”对话框。
（2）在“类型”下拉列表框中选择“常规孔”，在“形状和尺寸”卷展栏的“成形”下拉列表框中选择“简单”。
（3）单击“点”按钮
，拾取圆柱体的上边线，捕捉圆心为孔位置，如图6-66所示。

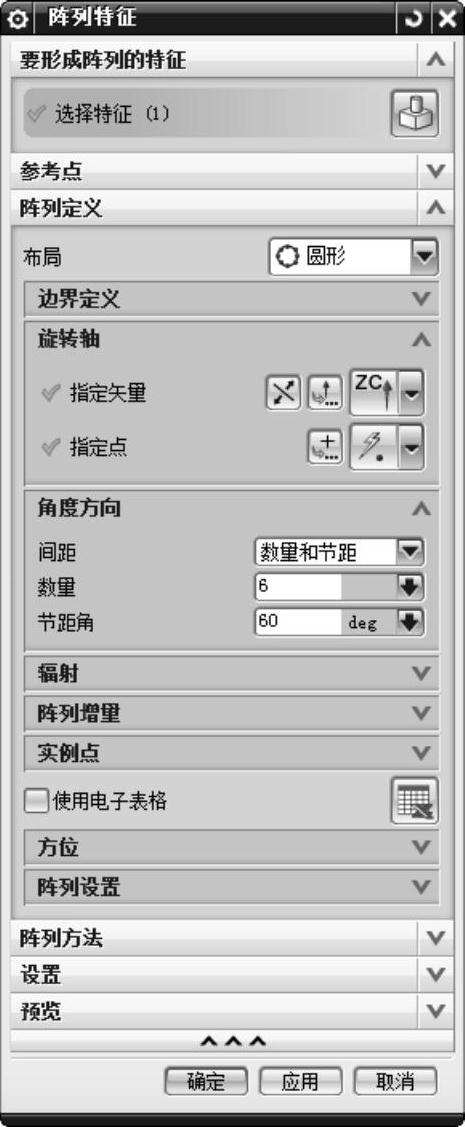

图6-61 “阵列特征”对话框

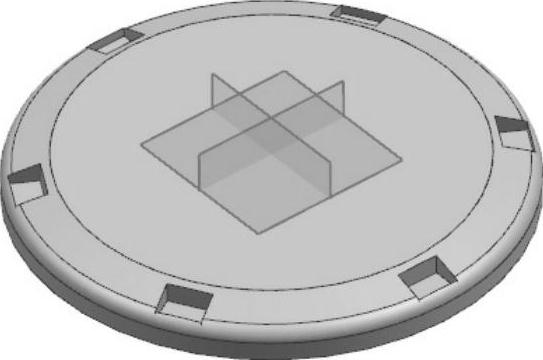

图6-62 圆形阵列

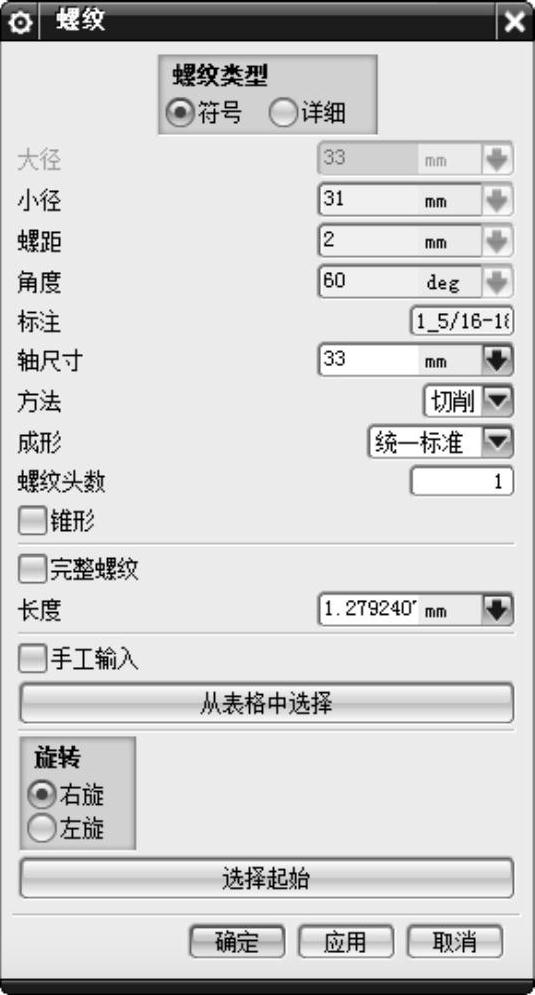

图6-63 “螺纹”对话框

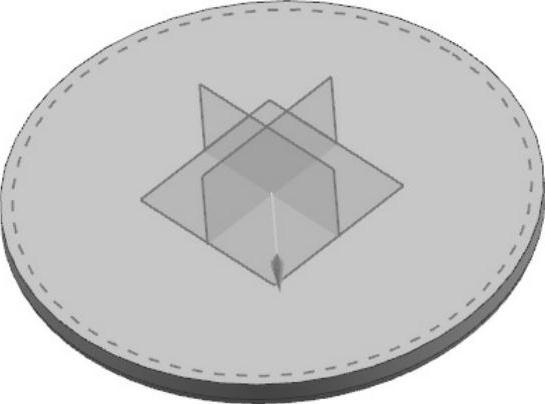

图6-64 生成螺纹
图6-65 “孔”对话框

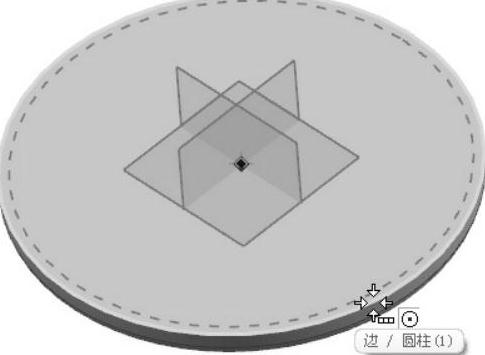

图6-66 捕捉圆心

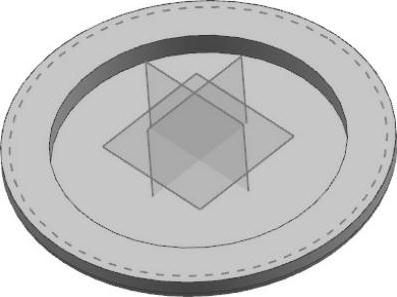

（4）在“孔”对话框中，将孔的“直径”“深度”和“顶锥角”分别设置为“25”“2”和“0”，单击“确定”按钮，完成简单孔的创建，如图6-67所示。
