14.7.6  接触网格

接触网格是在两条边上或两条边的一部分上产生点到点的接触。

选择“菜单”→“插入”→“网格”→“接触网格”命令，或依次单击“主页”选项卡→“连接”组→“更多”库→“接触网格”图标，打开如图14-27所示的“接触网格”对话框。

“接触网格”对话框中部分选项的功能如下。

（1）类型：不同的解算器有不同类型的单元。在NX.NASTRANH和MSC.NASTRAN解算器中，只有“接触”一种类型。在ANSYS解算器中包含“接触弹簧”和“接触”两种类型，在ABAQUS解算器中包含一种GAPUNI单元。

（2）单元数：用户自定义在接触两边中间产生接触单元的个数。

（3）对齐目标边节点：确定目标边上的节点位置，当选中该选项时，目标边上的节点位置与接触边上的节点对齐。对齐方式有两种，分别是按“最小距离”和“垂直于接触边”方式对齐。

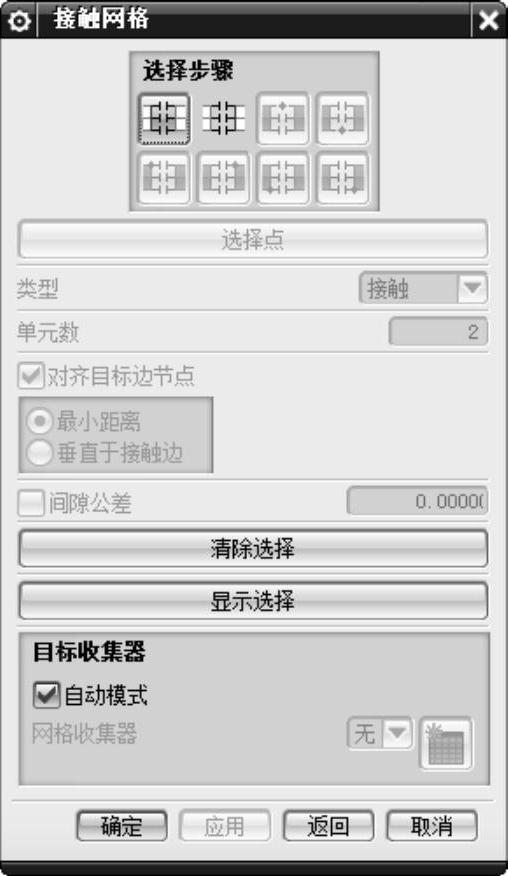

图14-27 “接触网格”对话框

（4）间隙公差：通过间隙公差来判断是否生成接触网格，当两条接触边的距离大于间隙公差时，系统不会产生接触单元，只有小于或等于间隙公差，才能产生接触单元，如图14-28所示。
