4.1.4  椭圆

4.1.4 椭圆

选择“菜单”→“插入”→“曲线”→“椭圆”命令或依次单击“曲线”选项卡→“更多”库→“曲线”库→“椭圆”图标，打开“点”对话框。输入椭圆原点，单击“确定”按钮，打开如图4-26所示的“椭圆”对话框。

“椭圆”对话框中各选项的含义。

（1）长半轴/短半轴：椭圆有两根轴——长轴和短轴（每根轴的中点都在椭圆的中心）。椭圆的最长直径是主轴；最短直径是副轴。长半轴和短半轴的值指的是相应轴长度的一半，如图4-27所示。

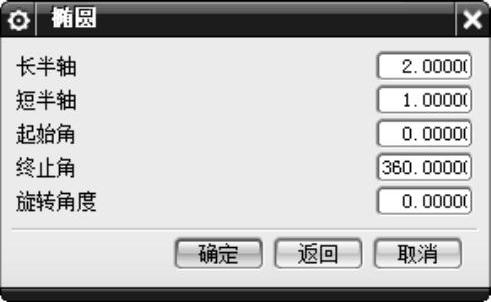

图4-26 “椭圆”对话框

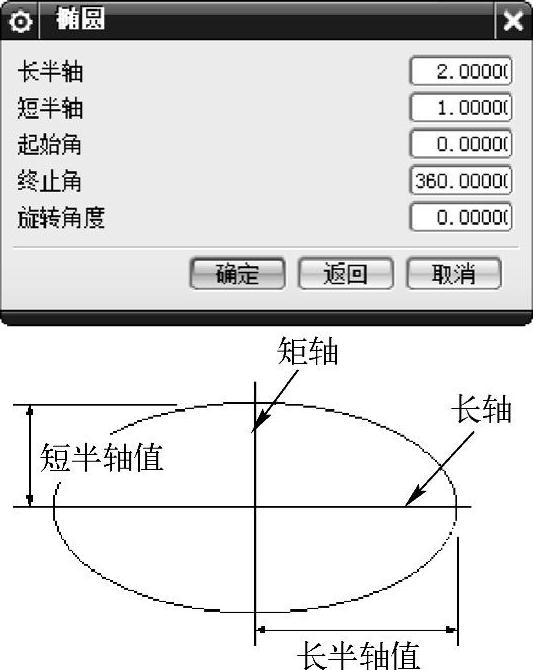

图4-27 长半轴和短半轴示意图

提示：

不论为每个轴的长度值如何，较大的值总是作为长半轴的值，较小的值总是作为短半轴的值。

（2）起始角和终止角：椭圆是绕ZC轴正向沿着逆时针方向生成的。起始角和终止角确定椭圆的起始和终止位置，它们都是相对于主轴测算的，如图4-28所示。

（3）旋转角度：椭圆的旋转角度是主轴相对于XC轴，沿逆时针方向倾斜的角度。除非改变了旋转角度，否则主轴一般都是与XC轴平行的。旋转角度示意图如图4-29所示。

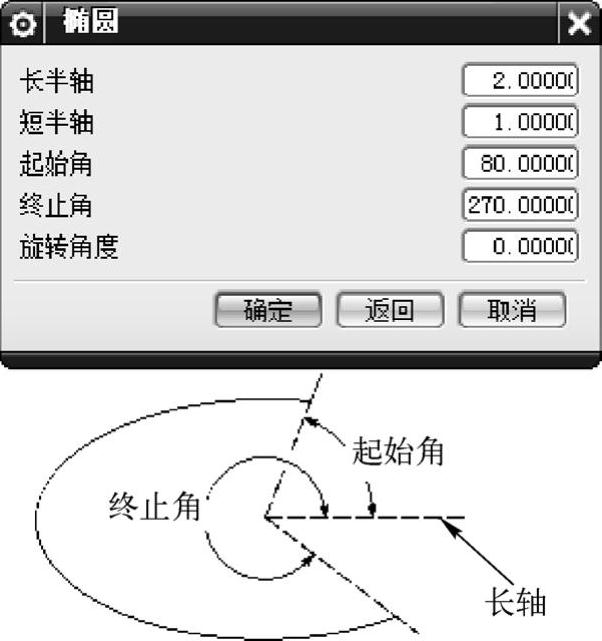

图4-28 起始角和终止角示意图

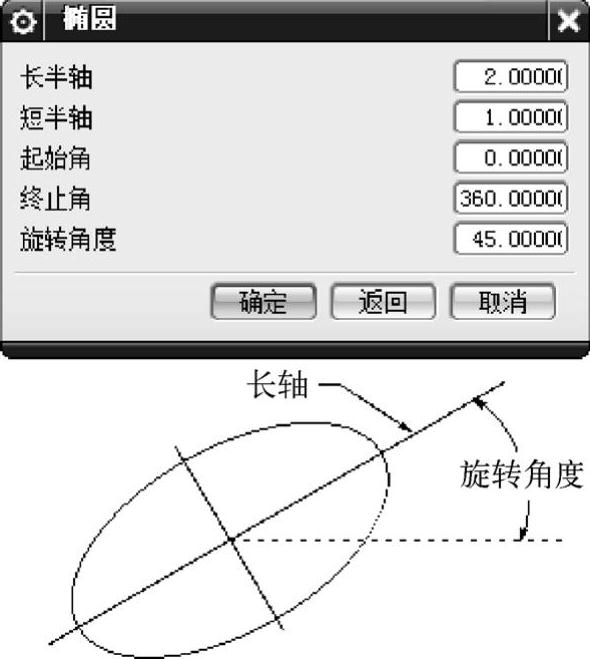

图4-29 旋转角度示意图
