9.1.4 通过曲线组
选择“菜单”→“插入”→“网格曲面”→“通过曲线组”命令，或者依次单击“曲面”选项卡→“曲面”组→“通过曲线组”图标
，系统打开如图9-18所示的“通过曲线组”对话框。
该选项让用户通过同一方向上的一组曲线轮廓线生成一个体，如图9-19所示。这些曲线轮廓称为截面线串。用户选择的截面线串定义体的行。截面线串可以由单个对象或多个对象组成。每个对象可以是曲线、实边或实面。

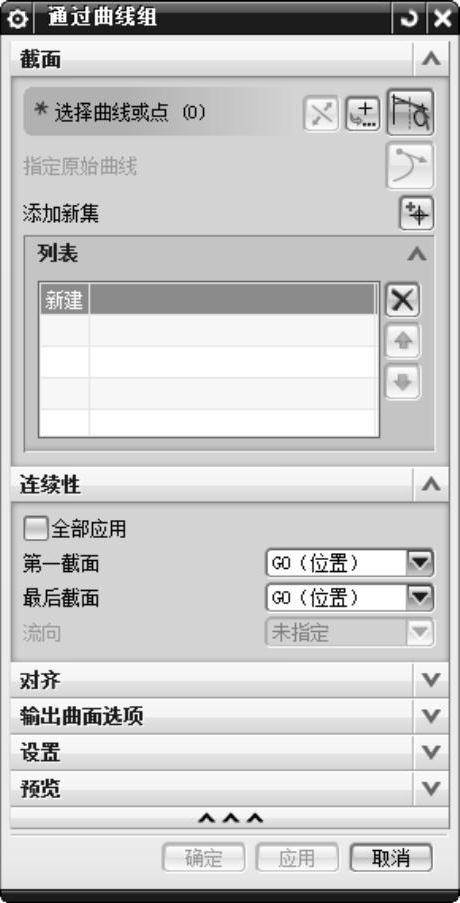

图9-18 “通过曲线组”对话框

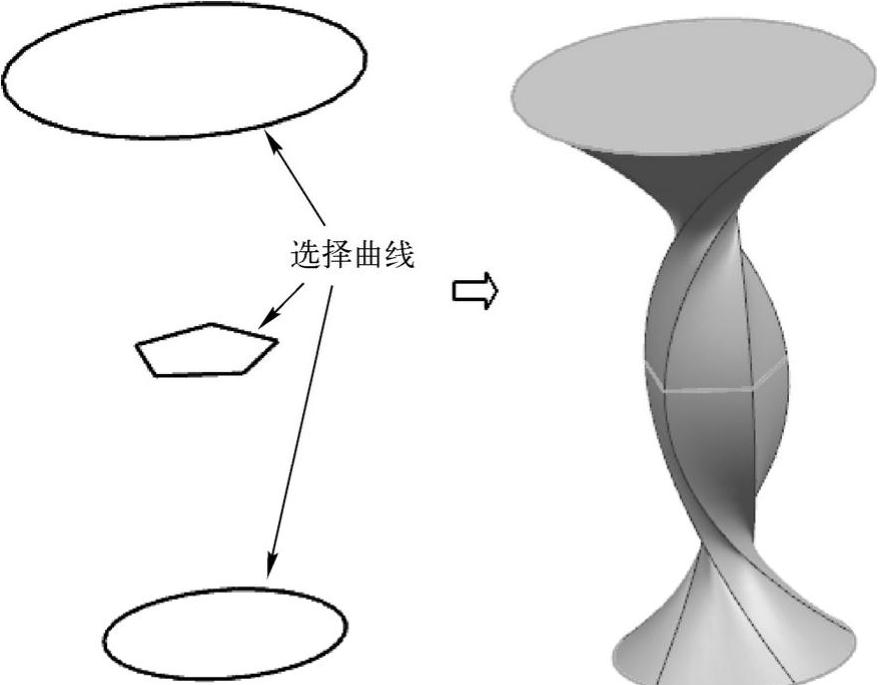

图9-19 “通过曲线组”示意图
“通过曲线组”对话框中相关选项的功能如下。
1.截面
选取曲线或点：选取截面线串时，一定要注意选取次序，而且每选取一条截面线，都要单击鼠标中键一次，直到所选取线串出现在“列表”列表框中为止，也可对该列表框中的所选截面线串进行删除、上移、下移等操作，以改变选取次序。
2.连续性
（1）第一截面：约束该实体，使得它和一个或多个选定的面或片体在第一个截面线串处相切或曲率连续。
（2）最后截面：约束该实体，使得它和一个或多个选定的面或片体在最后一个截面线串处相切或曲率连续。
3.对齐
让用户控制选定的截面线串之间的点对准。
（1）参数：沿定义曲线将等参数曲线要通过的点以相等的参数间隔隔开，使用每条曲线的整个长度。
（2）弧长：沿定义曲线将等参数曲线将要通过的点以相等的弧长间隔隔开，使用每条曲线的整个长度。
（3）根据点：将不同外形的截面线串间的点对齐。
（4）距离：在指定方向上将点沿每条曲线以相等的距离隔开。
（5）角度：在指定轴线周围将点沿每条曲线以相等的角度隔开。
（6）脊线：将点放置在选定曲线与垂直于输入曲线的平面的相交处。得到的体的宽度取决于这条脊线曲线的限制。
4.输出曲面选项
（1）补片类型：让用户生成一个包含单个面片或多个面片的体。面片是片体的一部分。使用越多的面片来生成片体，用户可以对片体的曲率进行越多的局部控制。当生成片体时，最好将用于定义片体的面片的数目降到最小。限制面片的数目可改善后续程序的性能并产生一个更光滑的片体。
（2）V向封闭：对于多个片体来说，封闭沿行（U方向）的体状态取决于选定截面线串的封闭状态。如果所选的线串全部封闭，则产生的体将在U方向上封闭。勾选此复选框，片体沿列（V方向）封闭。
