10.4 自顶向下装配
自顶向下装配的方法是指在上下文设计（Working in Context）中进行装配。上下文设计是指在一个部件中定义几何对象时引用其他部件的几何对象。
例如，在一个组件中定义孔时需要引用其他组件中的几何对象进行定位。当工作部件是尚未设计完成的组件而显示部件是装配件时，上下文设计非常有用。
自顶向下装配的方法有两种。
方法一：
（1）先建立装配结构，此时没有任何的几何对象。
（2）使其中一个组件成为工作部件。
（3）在该组件中建立几何对象。
（4）依次使其余组件成为工作部件并建立几何对象，注意可以引用显示部件中的几何对象。
方法二：
（1）在装配件中建立几何对象。
（2）建立新的组件，并把图形加到新组件中。
在装配的上下文设计（Designing in Context of an Assembly）中，当工作部件是装配中的一个组件而显示部件是装配件时，定义工作部件中的几何对象时可以引用显示部件中的几何对象，即引用装配件中其他组件的几何对象。建立和编辑的几何对象在工作部件中，但是显示部件中的几何对象是可以选择的。
提示：
组件中的几何对象只是被装配件引用而不是复制，修改组件的几何模型后，装配件会自动改变，这就是主模型的概念。
该方法首先建立装配结构，即装配关系，但不建立任何几何模型，然后使其中的组件成为工作部件，并在其中建立几何模型，即在上下文中进行设计，边设计，边装配。
其详细设计过程如下。
（1）建立一个新装配件，如_asm1.prt。
（2）选择“菜单”→“装配”→“组件”→“新建组件”命令，或依次单击“装配”选项卡→“组件”组→“新建”图标
。
（3）在打开的“新组件文件”对话框中输入新组件的路径和名称，如p1，单击“确定”按钮。
（4）系统打开如图10-49所示的“新建组件”对话框，单击“确定”按钮，新组件即可被装到装配件中。
（5）重复上述（2）至（5）步，建立新组件p2。
（6）打开装配导航器查看，如图10-50所示。

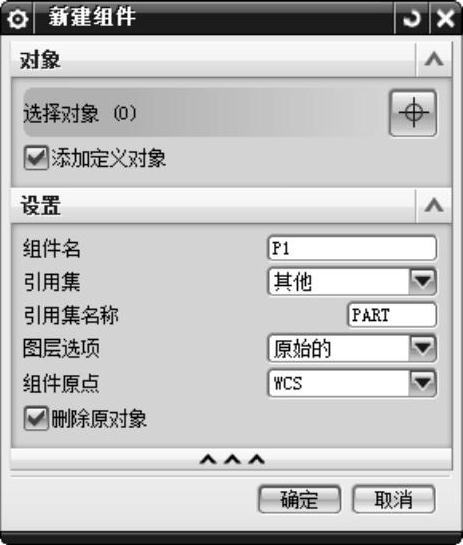

图10-49 “新建组件”对话框

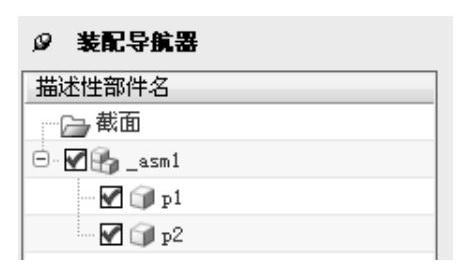

图10-50 装配导航器
（7）以下要在新的组件中建立几何模型。先选择p1成为工作部件，建立实体。
（8）使p2为工作部件，建立实体。
（9）使装配件_asm1.prt成为工作部件。
（10）选择“菜单”→“装配”→“组件位置”→“装配约束”命令，给组件p1和p2建立装配约束。
