5.4.1 拉伸
选择“菜单”→“插入”→“设计特征”→“拉伸”命令或依次单击“主页”选项卡→“特征”组→“设计特征”库→“拉伸”图标
，打开如图5-41所示的“拉伸”对话框，通过在指定方向上将截面曲线扫掠一个线性距离来生成体（如图5-42所示）。

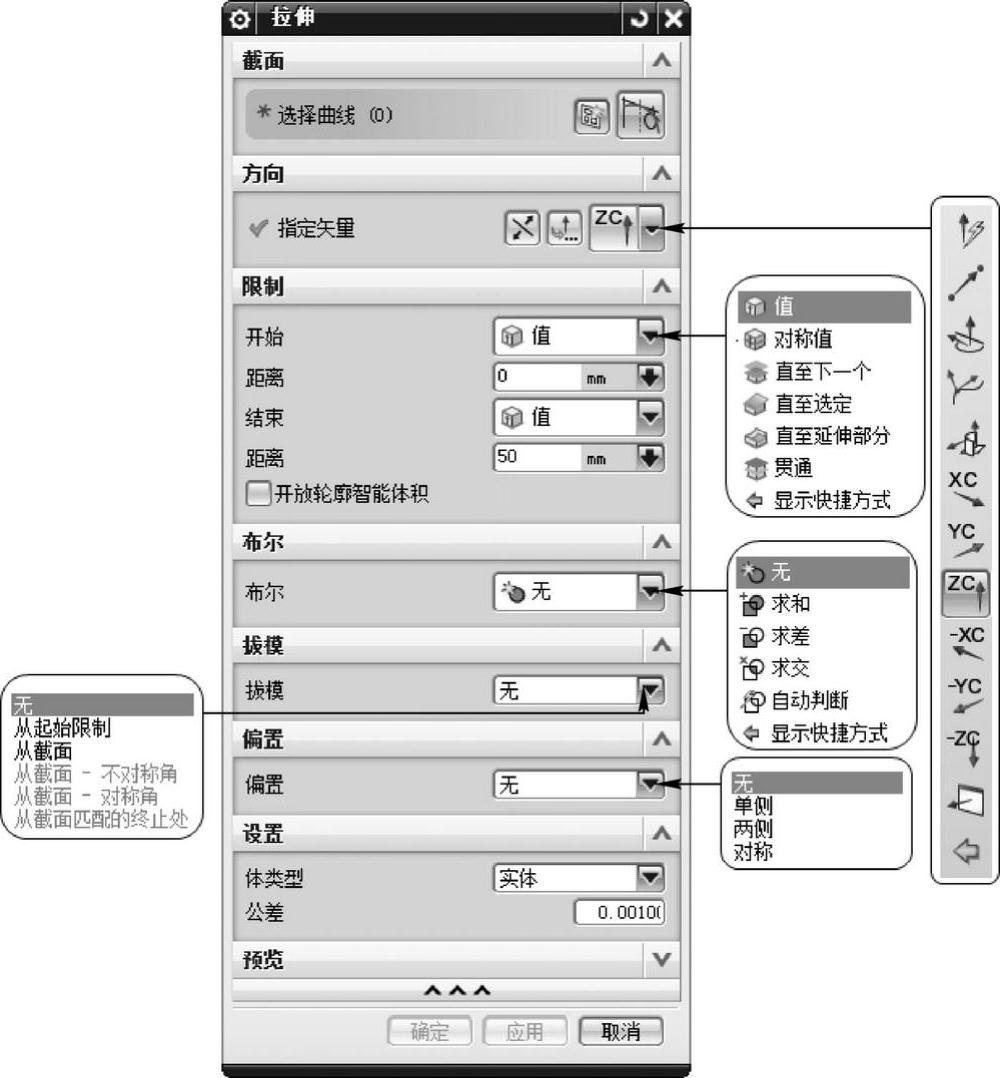

图5-41 “拉伸”对话框
“拉伸”对话框中各选项的功能如下。
（1）选择曲线
：用于选择被拉伸的曲线，如果选择面，则自动进入绘制草图模式。
（2）绘制截面
：用户可以通过该选项首先绘制拉伸的轮廓，然后进行拉伸。
（3）指定矢量：该选项让用户选择拉伸的矢量方向，可以通过下拉菜单调出矢量构成 选项。
（4）反向
：如果在生成拉伸体之后，更改了作为方向轴的几何体，拉伸也会相应地更新，以实现匹配。显示的默认方向矢量指向选中几何体平面的法向。如果选择了面或片体，默认方向是沿着选中面端点的面法向。如果选中曲线构成了封闭环，在选中曲线的质心处显示方向矢量。如果选中曲线没有构成封闭环，开放环的端点将以系统颜色显示为星号。
（5）开始/结束：用于沿着方向矢量输入生成几何体的起始位置和结束位置，可以通过动态箭头来调整。其下有5个选项。

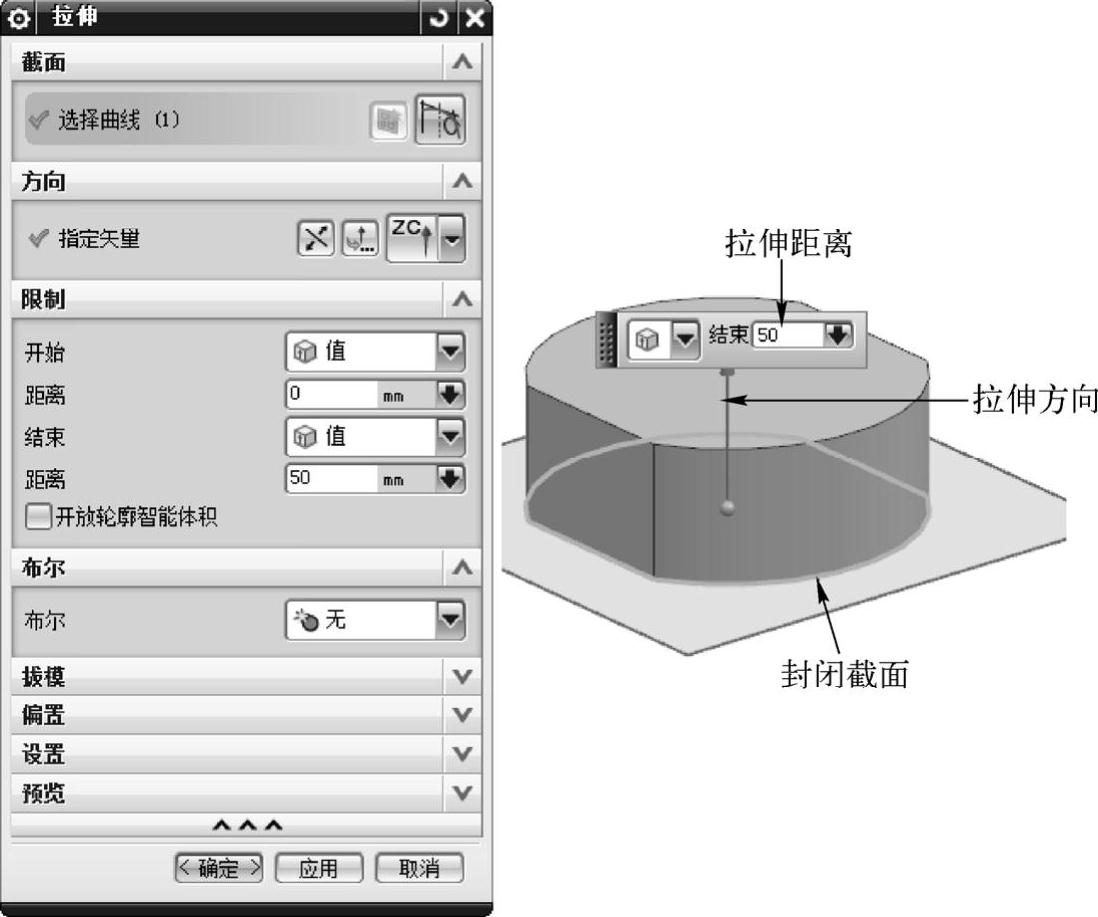

图5-42 “拉伸”示意图
●值：由用户输入拉伸的起始距离和结束距离的数值，示意图如图5-43a所示。

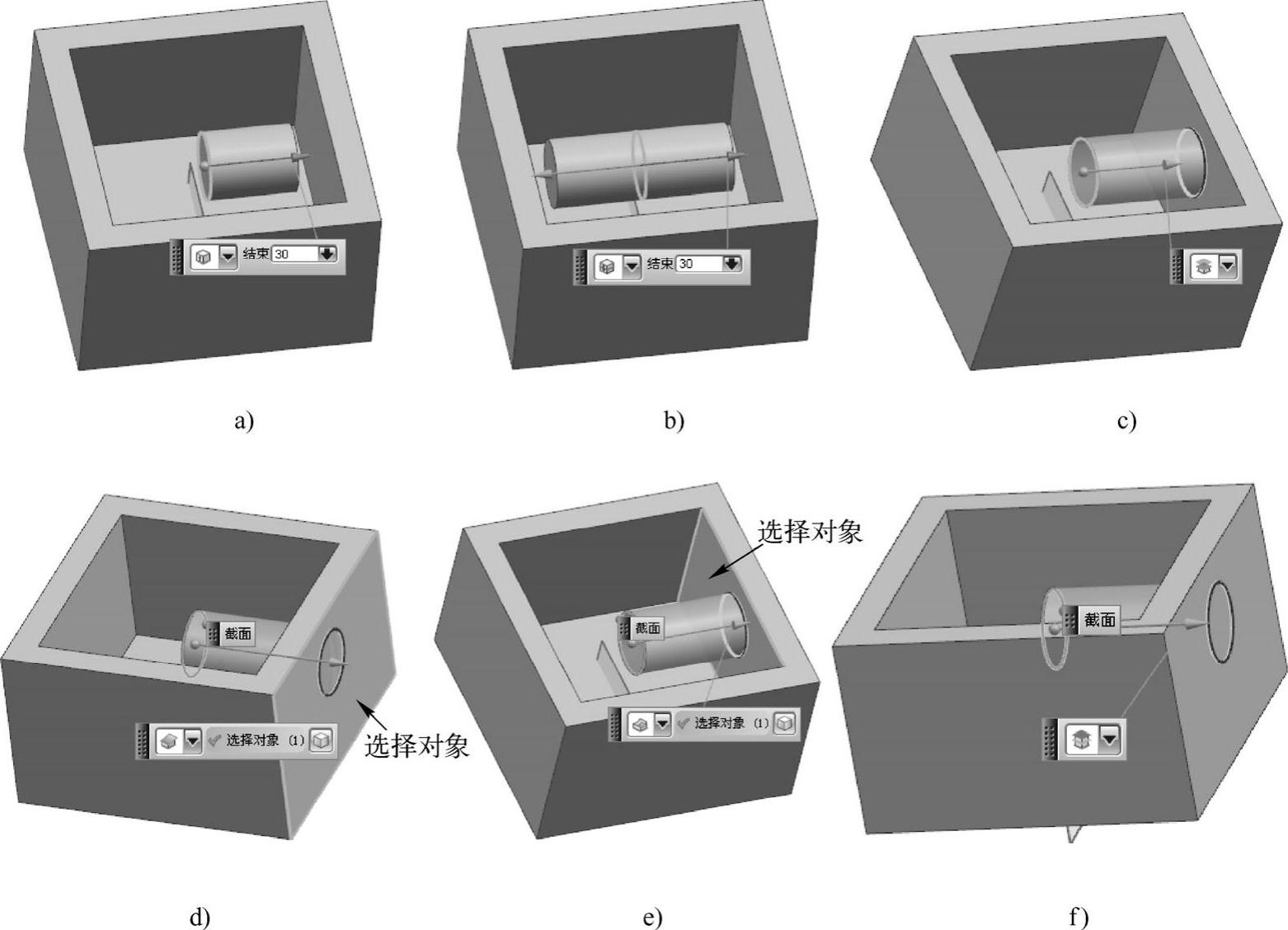

图5-43 极限方式
a）值 b）对称值 c）直至下一个 d）直至选定 e）直至延伸部分 f）贯通
●对称值：用于约束生成的几何体关于选取的对象对称，示意图如图5-43b所示。
●直至下一个：沿矢量方向拉伸至下一个对象，示意图如图5-43c所示。
●直至选定：拉伸至选定的表面、基准面或实体，示意图如图5-43d所示。
●直至延伸部分：允许用户裁剪扫掠体至选中表面，示意图如图5-43e所示。
●贯通：允许用户沿拉伸矢量完全通过所有可选实体生成拉伸体，示意图如图5-43f所示。
（6）布尔：该下拉列表框用于指定生成的几何体与其他对象的布尔运算，包括无、求交、求和和求差几种方式。配合起始点位置的选取，可以实现多种拉伸效果。
（7）拔模：该下拉列表框用于对面进行拔模。正角使得特征的侧面向内拔模（朝向选中曲线的中心）。负角使得特征的侧面向外拔模（背离选中曲线的中心）。零拔模角则不会应用拔模。其下有如下5个选项。
●从起始限制：允许用户从起始点至结束点创建拔模，如图5-44a所示。
●从截面：允许用户从起始点至结束点创建的锥角与截面对齐，如图5-44b所示。
●从截面-不对称角：允许用户沿截面从起始点至结束点创建的不对称锥角，如图5-44c所示。
●从截面-对称角：允许用户沿截面从起始点至结束点创建的对称锥角，如图5-44d所示。
●从截面匹配的终止处：允许用户沿轮廓线从起始点至结束点创建的锥角，在梁端面处的锥面保持一致，如图5-44e所示。

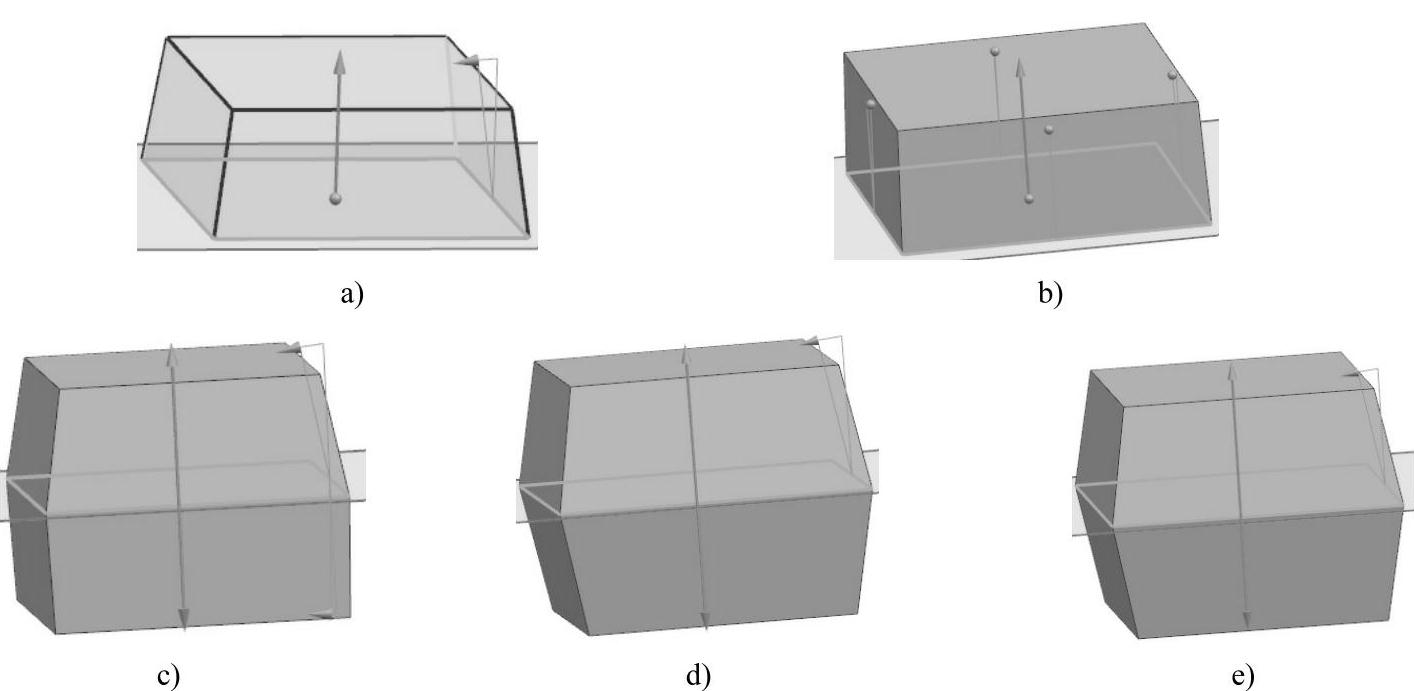

图5-44 拔模
a）从起始限制 b）从截面 c）从截面-不对称角 d）从截面-对称角 e）从截面匹配的终止处
（8）偏置：该下拉列表框可以生成特征，该特征由曲线或边的基本设置偏置一个常数值。其下有以下3个选项。
●单侧：用于生成以单侧偏置实体，如图5-45a所示。
●两侧：用于生成以双侧偏置实体，如图5-45b所示。
●对称：用于生成以对称偏置实体，如图5-45c所示。
（9）预览：选中该复选框后，用户可以预览绘图工作区的临时实体的生成状态，以便用户及时修改和调整。

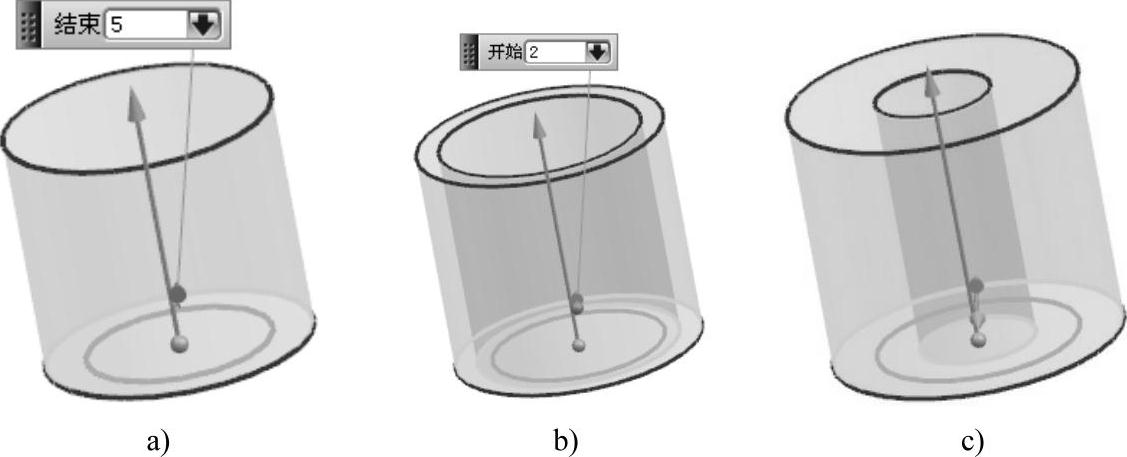

图5-45 偏置方式
a）单侧 b）两侧 c）对称
