3.绘制直线

（1）选择“菜单”→“插入”→“在任务环境中绘制草图”命令，或者依次单击“曲线”选项卡→“在任务环境中绘制草图”图标，进入草图绘制界面。

（2）选择XC-YC平面作为工作平面。

（3）选择“菜单”→“插入”→“曲线”→“直线”命令，或者依次单击“主页”选项卡→“曲线”组→“直线”图标，打开“直线”对话框。

（4）选择坐标模式绘制直线，在“XC”和“YC”文本框中分别输入“15”和“0”。在“长度”和“角度”文本框中分别输入“160”和“180”，绘制的直线如图3-76所示。

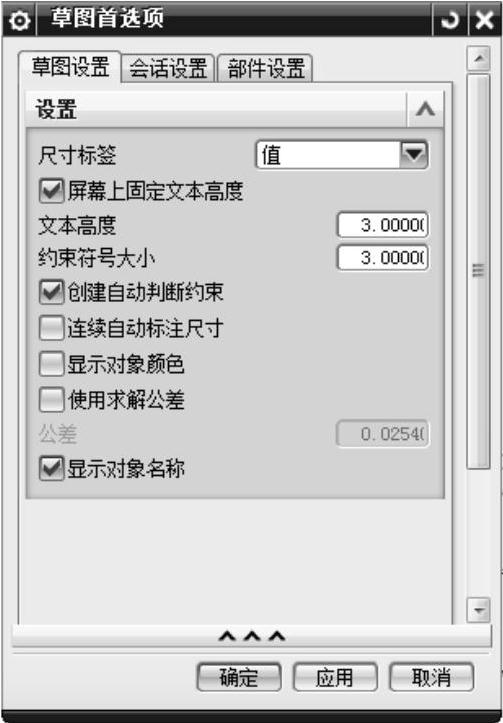

图3-75 “草图首选项”对话框

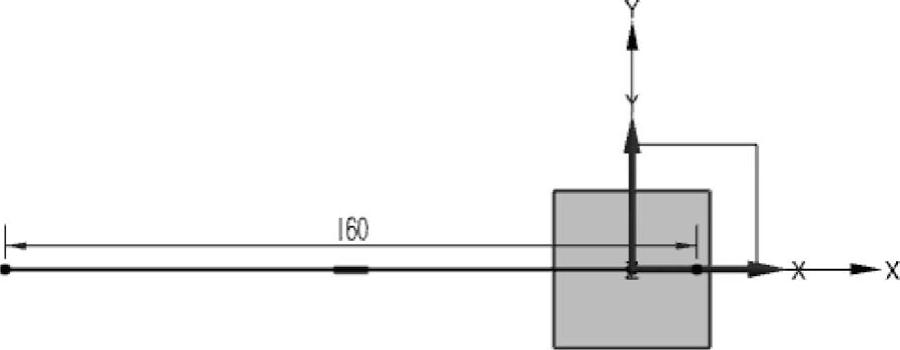

图3-76 绘制直线1

（5）同理，按照XC、YC、长度和角度的顺序，分别绘制（0，-40），（60，90）；（-25，-6），（12，90）；（-98，8），（12，90）；（-106，14），（16，0）；（-136，-25），（50，90）；（7，13），（110，165）；（7，13），（110，135）6条直线，如图3-77所示。
