3.袖口成型

（1）依次单击“视图”选项卡→“样式”组→“静态线框”图标，将图形以线框模式显示。

（2）选择“菜单”→“插入”→“设计特征”→“拉伸”命令，或依次单击“主页”选项卡→“特征”组→“设计特征”库→“拉伸”图标，系统会弹出“拉伸”对话框，选择图9-110中的圆弧，参数设置如图9-110所示。单击“确定”按钮，完成实体拉伸。

（3）选择“菜单”→“插入”→“修剪”→“修剪体”命令，或依次单击“主页”选项卡→“特征”组→“修剪体”图标，弹出如图9-111所示对话框，依次选取目标体和工具面，如图9-112所示。完成修剪对象的选取后，单击“反向”按钮，完成修剪操作。利用<Ctrl+B>组合键将圆柱体消隐掉。完成后的模型如图9-113所示。

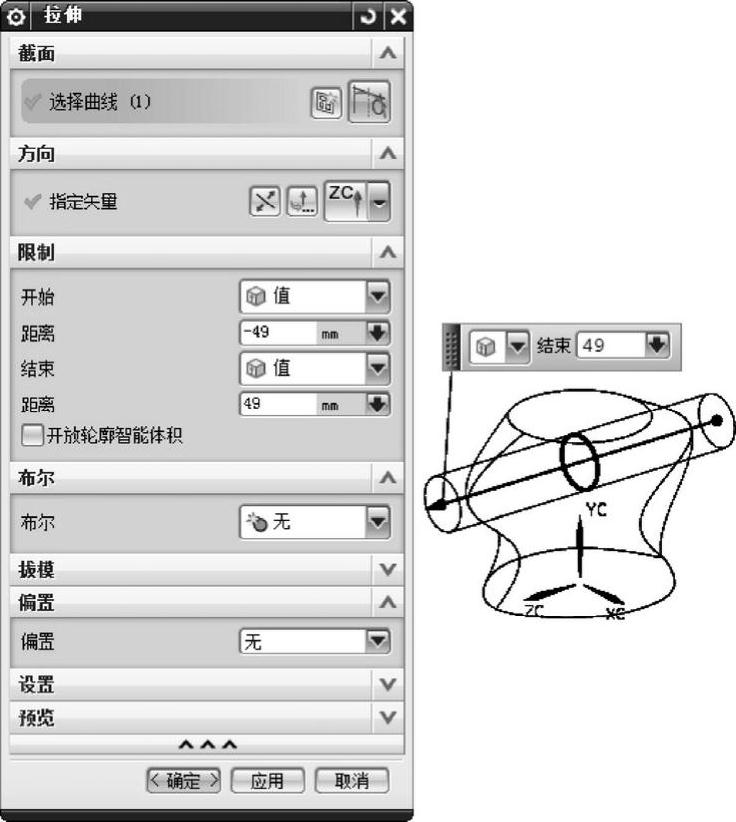

图9-110 拉伸实体

图9-111 “修剪体”对话框
