4.1.10  螺旋线

4.1.10 螺旋线

选择“菜单”→“插入”→“曲线”→“螺旋”命令或依次单击“曲线”选项卡→“曲线”组→“曲线”库→“螺旋线”图标，系统打开如图4-40所示的“螺旋线”对话框。

该对话框能够通过定义方位、螺距、大小（规律或恒定）、长度（规律或恒定）和旋转方向来生成螺旋线，如图4-41所示。

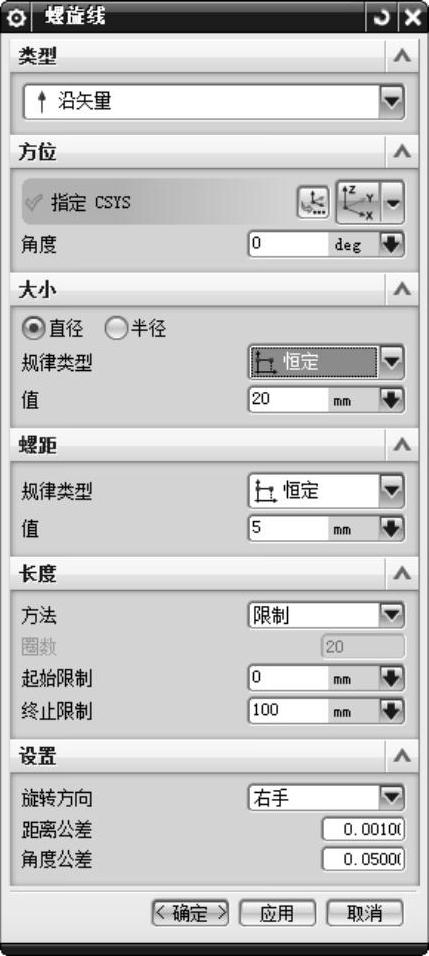

图4-40 “螺旋线”对话框

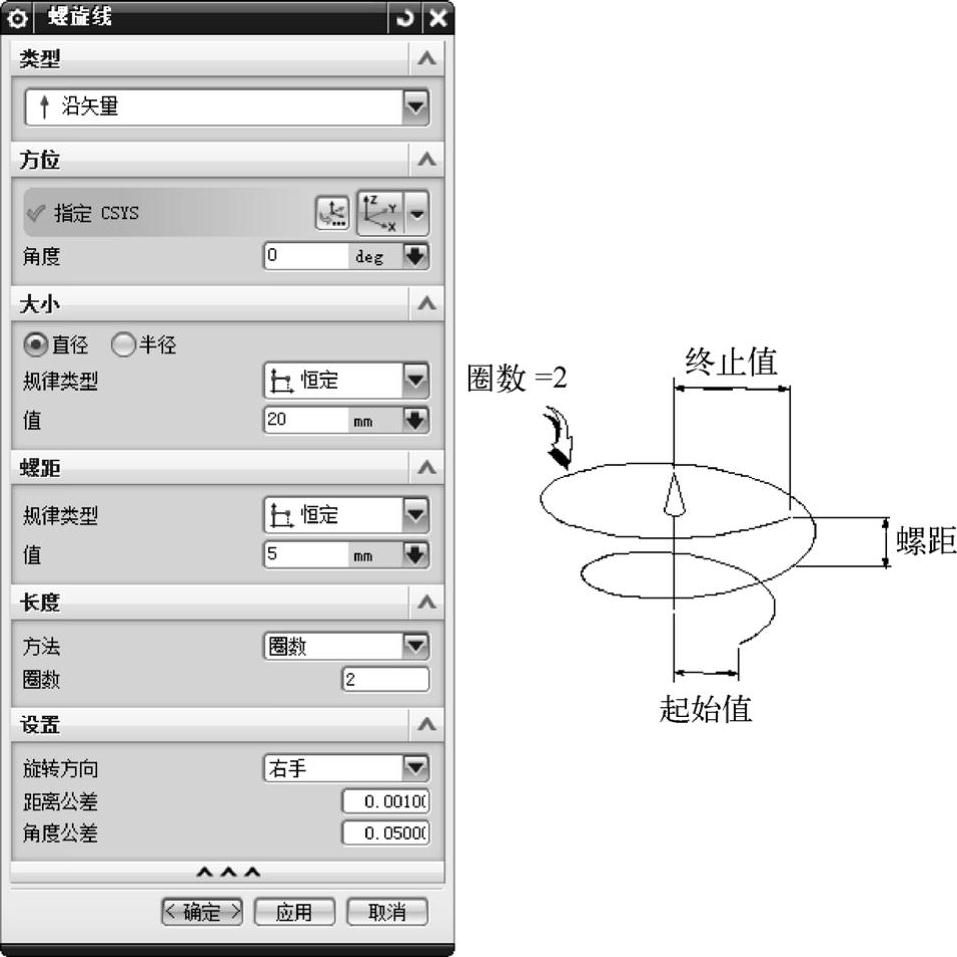

图4-41 创建“螺旋线”示意图

“螺旋线”对话框中各选项的功能如下。

（1）类型：包括沿矢量和沿脊线两种。

（2）方位：用于设置螺旋线指定方向的偏转角度。

（3）大小：用于指定半径或直径的定义方式。可通过“使用规律曲线”来定义值的大小。

●规律类型：能够使用规律函数来控制螺旋线的半径变化。

●值：系统默认选择“半径”单选按钮，在该文本框中能够输入半径值，该值在整个螺旋线上都是常数。

（4）螺距：螺距是指相邻的圈之间沿螺旋轴方向的距离，能够使用规律函数来控制螺距的变化。“螺距”必须大于或等于0。

（5）长度：该项用于控制螺旋线的长度，可用圈数和起始/终止限制两种方法。圈数必须大于0，可以接受小于1的值（比如，0.5可生成半圈螺旋线）。

（6）设置：该选项用于控制旋转的方向，如图4-42所示。

图4-42 “旋转方向”示意图

●右手：螺旋线起始于基点向右卷曲（逆时针方向）。

●左手：螺旋线起始于基点向左卷曲（顺时针方向）。
