11.2.6 折弯

“折弯”命令用于在钣金零件的平面区域上创建折弯特征。

选择“菜单”→“插入”→“折弯”→“折弯”命令，或者依次单击“主页”选项卡→“折弯”组→“更多”库→“折弯”库→“折弯”图标，打开如图11-21所示的“折弯”对话框。

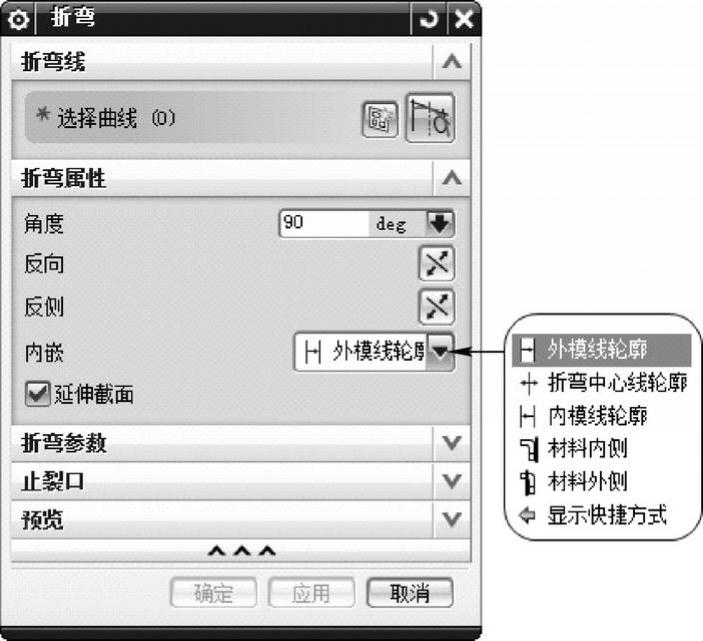

图11-21 “折弯”对话框

“折弯”对话框中部分选项的功能如下。

（1）内嵌：包括外模线轮廓、折弯中心线轮廓、内模线轮廓、材料内侧和材料外侧五种。

●外模线轮廓：指在展开状态时轮廓线表示平面静止区域和圆柱折弯区域之间连接的直线。

●折弯中心线轮廓：指轮廓线表示折弯中心线，在展开状态时折弯区域均匀分布在轮廓线两侧。

●内模线轮廓：指轮廓线表示在展开状态时的平面区域和圆柱折弯区域之间连接的直线。

●材料内侧：在成形状态下，轮廓线在平面区域外侧平面内。

●材料外侧：在成形状态下，轮廓线在平面区域内侧平面内。

（2）延伸截面：定义是否延伸截面到零件的边。
