6.1.1  孔

6.1.1 孔

选择“菜单”→“插入”→“设计特征”→“孔”命令或依次单击“主页”选项卡→“特征”组→“孔”图标，打开如图6-1所示的“孔”对话框。

关于“孔”对话框中选项的介绍如下。

（1）常规孔：该选项用于创建常规孔。图6-1中，“成形”下拉列表中有4个选项。

●简单：选中该选项后，让用户以指定的直径、深度和顶锥角生成一个简单的孔，如 图6-2所示。

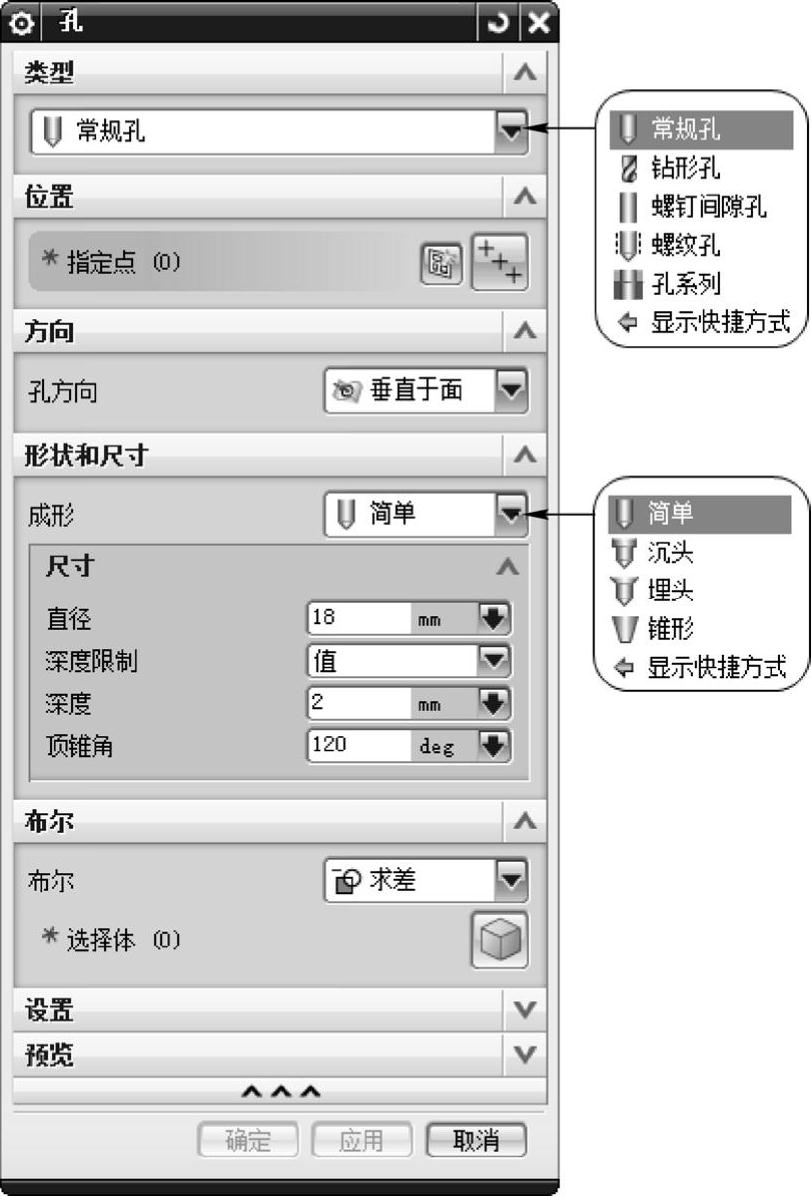

图6-1 “孔”对话框

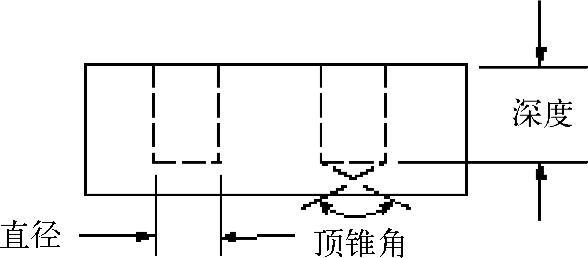

图6-2 “简单”示意图

●沉头：选中该选项后，“形状和尺寸”卷展栏变换为如图6-3所示，让用户以指定的孔直径、孔深度、顶锥角、沉头直径和沉头深度生成一个沉头孔，如图6-4所示。

●埋头：选中该选项后，“形状和尺寸”卷展栏变换为如图6-5所示，让用户以指定的孔直径、孔深度、顶锥角、埋头直径和埋头角度生成一个埋头孔，如图6-6所示。

●锥形：选中该选项后，“形状和尺寸”卷展栏变换为如图6-7所示，让用户以指定的孔直径、锥角和孔深度生成一个锥形孔。

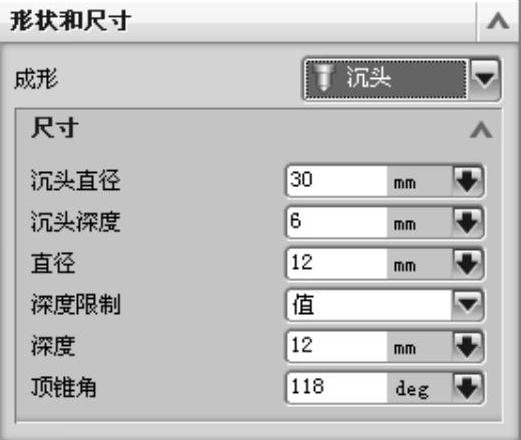

图6-3 “沉头孔”窗口

图6-4 “沉头孔”示意图

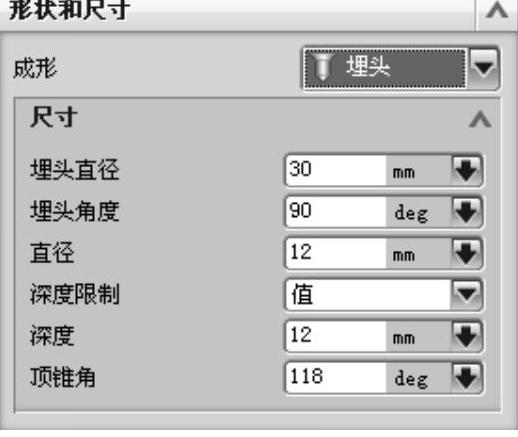

图6-5 “埋头”窗口

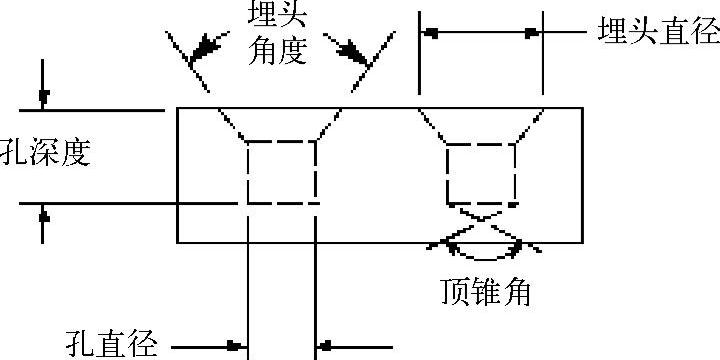

图6-6 “埋头孔”示意图

（2）钻形孔：使用ANSI或ISO标准创建简单钻形孔特征。

（3）螺钉间隙孔：创建简单、沉头或埋头通孔，为具体应用而设计。

（4）螺纹孔：创建螺纹孔，其尺寸标注由标准、螺纹尺寸和径向进刀定义。

（5）孔系列：创建起始、中间和结束孔尺寸一致的多形状、多目标体的对齐孔。

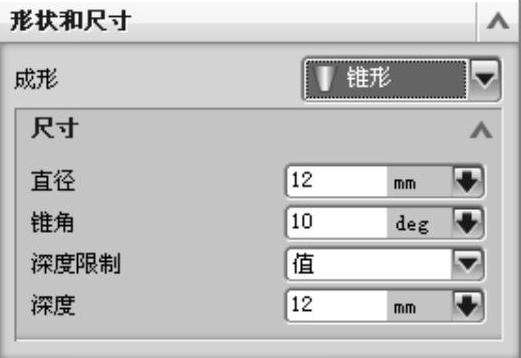

图6-7 “锥形”窗口
