1.7.7 制图预设置
制图首选项包括尺寸参数、文字参数、单位和视图参数等制图注释参数。选择“菜单”→“首选项”→“制图”命令，系统弹出如图1-43所示的“制图首选项”对话框。该对话框中包含10个选项卡。下面介绍常用的几种参数的设置方法。
（1）尺寸：设置尺寸相关的参数的时候，用户可以根据标注尺寸的需要，利用对话框中上部的尺寸和直线/箭头工具条进行设置。在尺寸设置中主要有以下几个选项。
●尺寸线：根据标注的尺寸的需要，设置箭头之间是否有线或者修剪尺寸线。
●方向和位置：在下拉列表中可以选择5种文本的放置位置，如图1-44所示。
图1-43 “制图首选项”对话框
图1-44 尺寸值的放置位置

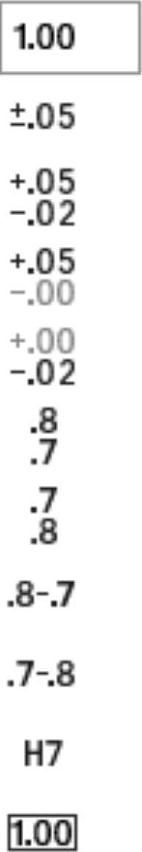

●公差文本：可以设置最高6位的精度和12种类型的公差，图1-45显示了可以设置的12种公差形式。
●倒斜角方式：系统提供了4种类型的倒斜角样式，可以设置分割线样式和问隔，也可以设置指引线的格式。
(2)公共：“直线／箭头”选项如图1-46所示。
●箭头：该选项用于设置剖视图中的截面线箭头的参数，用户可以改变箭头的大小和箭头的长度以及角度。
●箭头线：该选项用于设置截面延长线的参数。用户可以修改剖面延长线的长度以及图形框之间的距离。
直线和箭头相关参数的设置包括设置尺寸线箭头的类型和箭头的形状参数，设置尺寸线、延长线和箭头的显示颜色、线形和线宽。在设置参数时，用户根据要设置的尺寸和箭头的形式，在对话框中选择箭头的类型，并且输入箭头的参数值。如果需要，还可以在下部的选项中改变尺寸线和箭头的颜色。
●文字：设置文字相关的参数时，用户可以设置4种“文字类型”选项参数，即“尺寸”“附加的”“公差”和“一般”。设置文字参数时，先选择文字对齐位置和文本对齐方式，再选择要设置的“文字类型”参数，最后在“文字大小”“问隙囚子”“宽高比”和“行间距因子”等文本框中输入参数值，这时用户可在预览窗口中看到文字的显示效果。
●符号：符号参数选项可以设置符号的颜色、线型和线宽等参数。
（3）注释：设置各种标注的颜色、线条和线宽。

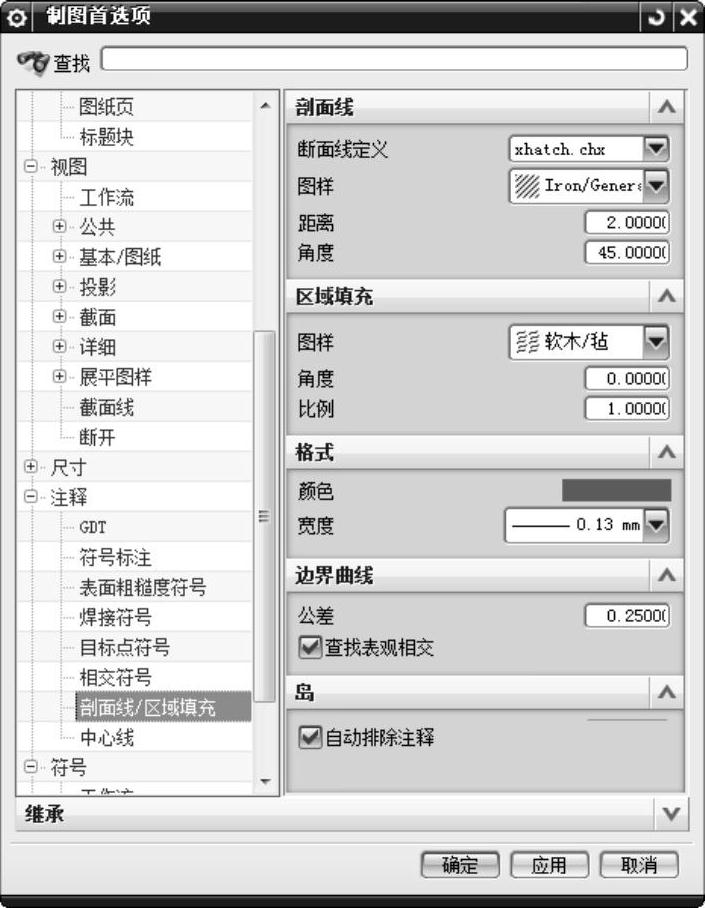

剖面线/区域填充：用于设置各种填充线/剖面线样式和类型，并且可以设置角度和线型。在此选项中设置了区域内应该填充的图形、比例和角度等，如图1-47所示。
图1-45 12种公差形式
图1-46 “直线/箭头”选项
图1-47 “剖面线/区域填充”选项
（4）表：用于设置二维工程图表格的格式、文字标注等参数。
●零件明细表：用于指定生成明细表时，默认的符号、标号顺序、排列顺序和更新控 制等。
●单元格：用来控制表格中每个单元格的格式、内容和边界线设置等。
