4.创建传动副

4.创建传动副

落地扇通过高速旋转的电动机得到风扇周期性的摆动,在运动的过程中经过了3次传递:涡轮蜗杆、齿轮和连杆。创建传动副的具体步骤如下。

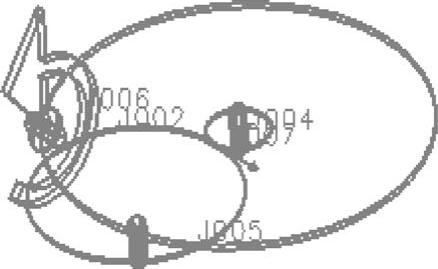

(1)为了方便选择运动副,打开运动导航器,如图13-77所示。单击所有的连杆978-7-111-48312-0-Chapter13-126.jpg图标,隐藏连杆模型,只显示运动副图标,如图13-78所示。

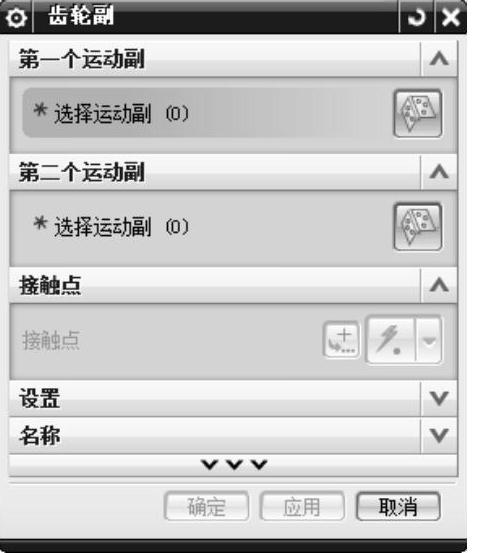

(2)依次单击“主页”选项卡→“传动副”组→“齿轮”图标978-7-111-48312-0-Chapter13-127.jpg,打开“齿轮副”对话框,如图13-79所示。

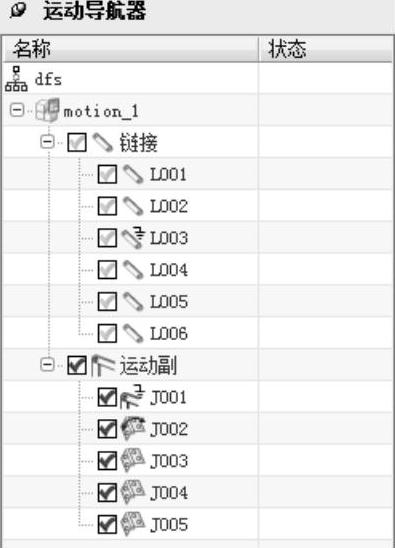

图13-77 运动导航器

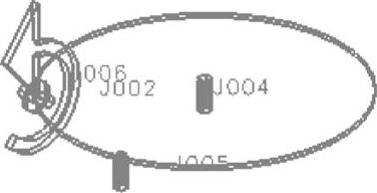

图13-78 运动副图标


图13-79 “齿轮副”对话框

(3)在视图区选择第一个旋转副J002、第二个旋转副J004。

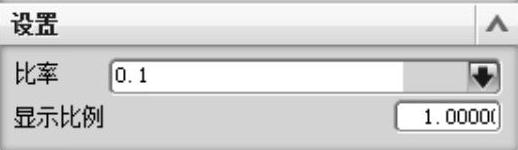

(4)打开“设置”卷展栏,在“比率”文本框中输入“0.1”,如图13-80所示。

(5)单击“齿轮副”对话框的“应用”按钮,完成涡轮蜗杆的创建,如图13-81所示。


图13-80 “设置”卷展栏


图13-81 创建齿轮副

(6)在视图区选择第一个旋转副J004、第二个旋转副J005。

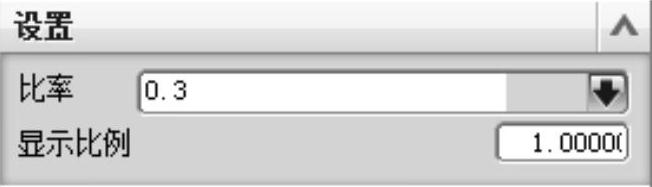

(7)在“比率”文本框中输入“0.3”,如图13-82所示。

(8)单击“齿轮副”对话框的“应用”按钮,完成齿轮的创建,如图13-83所示。


图13-82 “设置”卷展栏


图13-83 创建齿轮副

(9)依次单击“主页”选项卡→“设置”组→“运动副”图标978-7-111-48312-0-Chapter13-135.jpg,打开“运动副”对话框,如图13-84所示。

(10)在视图区选择连杆L006。

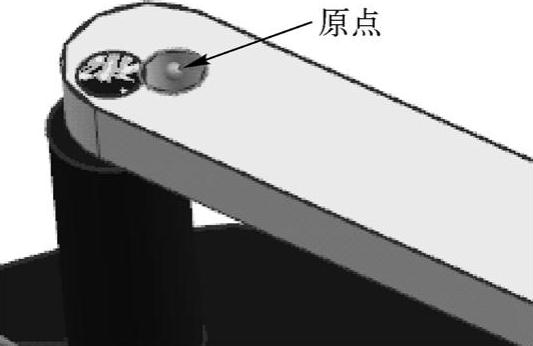

(11)单击“指定原点”按钮。在视图区选择连杆L006转轴上的圆心点,如图13-85所示。

(12)单击“指定矢量”按钮。选择系统提示的坐标系Z轴。

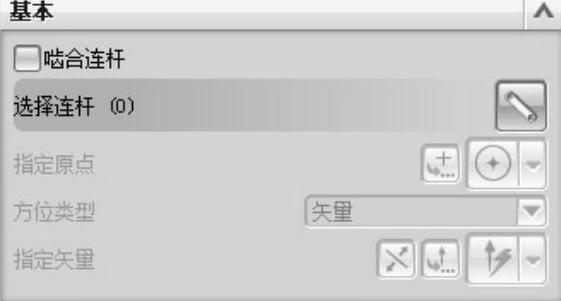

(13)打开“基本”卷展栏,如图13-86所示。

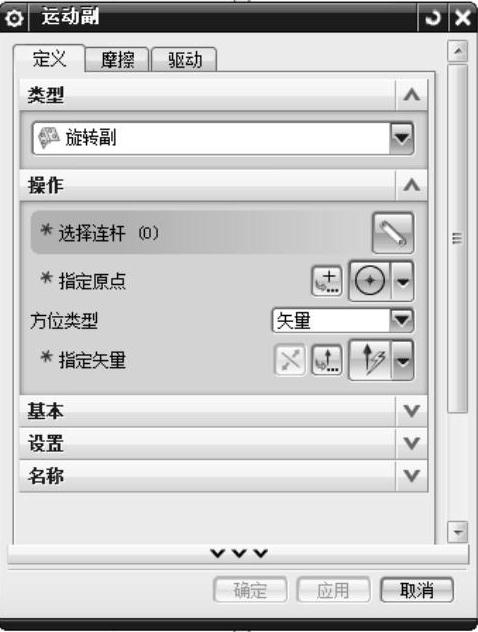

图13-84 “运动副”对话框

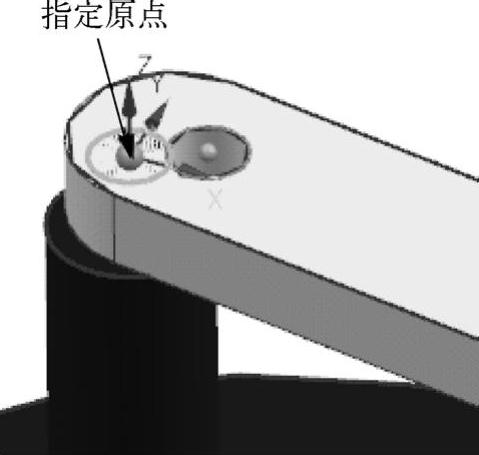

图13-85 指定原点


图13-86 “基本”卷展栏

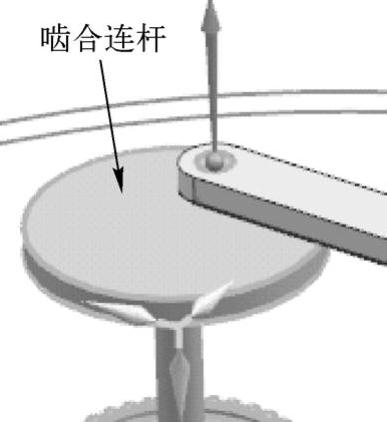

(14)单击“选择连杆”按钮,在视图区选择连杆L005,如图13-87所示。

(15)单击“运动副”对话框的“应用”按钮,完成运动副的创建。

(16)在视图区选择连杆L006。

(17)单击“指定原点”按钮。在视图区选择连杆L006孔上的圆心点,如图13-88所示。

(18)单击“指定矢量”按钮。选择系统提示的坐标系Z轴,如图13-89所示。


图13-87 啮合连杆


图13-88 指定原点

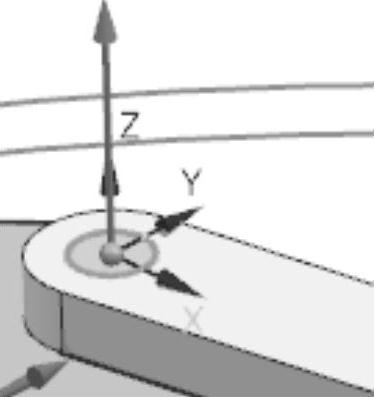

图13-89 指定矢量

(19)打开“基本”卷展栏。

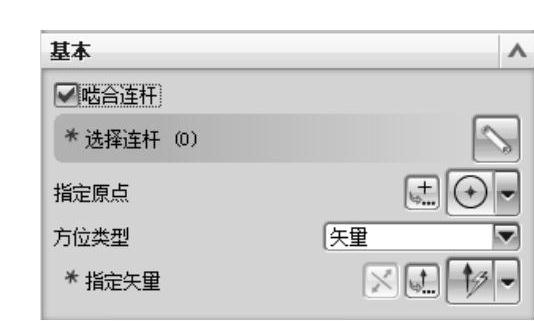

(20)勾选“啮合连杆”复选框,激活选项,如图13-90所示。

(21)单击“选择连杆”按钮。在视图区选择连杆L003。

(22)单击“指定原点”按钮。在视图区选择连杆L003转轴的圆心点,如图13-91所示。


图13-90 “基本”卷展栏


图13-91 指定原点

(23)单击“指定矢量”按钮。选择系统提示的坐标系Z轴。

(24)单击“运动副”对话框的“确定”按钮,完成运动副的创建。
