4.创建弯边特征

（1）选择“菜单”→“插入”→“折弯”→“弯边”命令，或者依次单击“主页”选项卡→“折弯”组→“弯边”图标，打开如图11-89所示的“弯边”对话框。

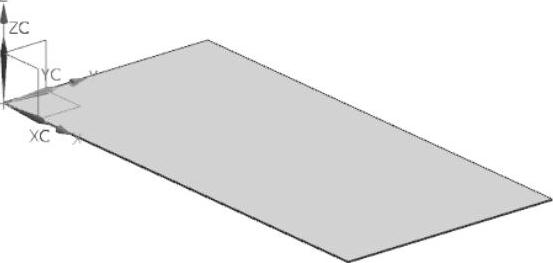

图11-88 创建突出块特征

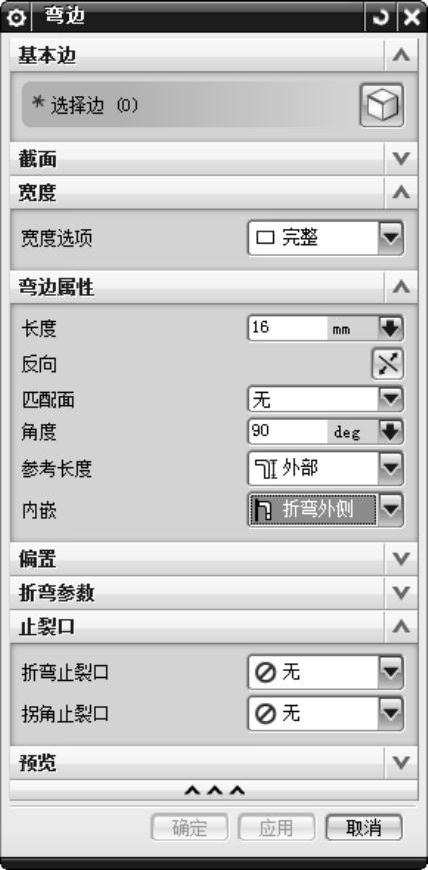

图11-89 “弯边”对话框

（2）在如图11-89所示的对话框中，设置“宽度选项”为“完整”，“长度”为“16”，“角度”为“90”，“参考长度”为“外部”，“内嵌”为“折弯外侧”，在“折弯止裂口”下拉列表框中选择“无”。

（3）选择如图11-90所示的弯边，单击“确定”按钮，创建弯边特征1，如图11-91所示。

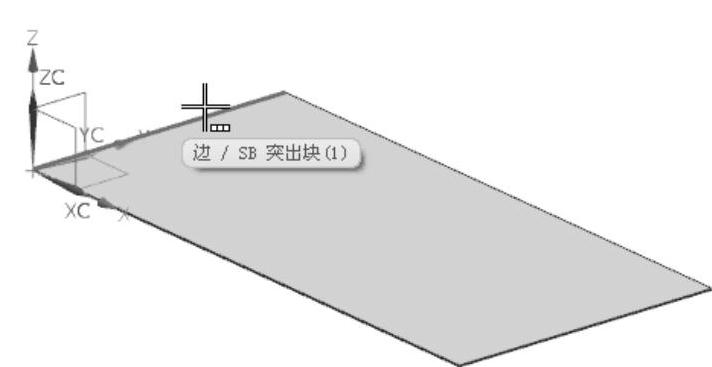

图11-90 选择弯边

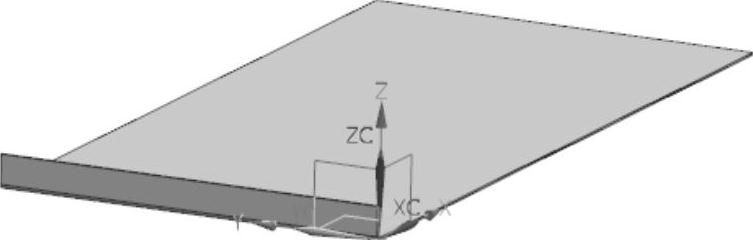

图11-91 创建弯边特征1
