8.绘制草图

（1）选择“菜单”→“插入”→“草图”命令，或者依次单击“主页”选项卡→“直接草图”组→“草图”图标，打开“创建草图”对话框。

（2）选择如图11-99所示的面2为草图工作平面，单击“确定”按钮，进入草图绘制环境，绘制如图11-100所示的草图。

（3）选择“菜单”→“插入”→“草图曲线”→“阵列曲线”命令，打开如图11-101所示的“阵列曲线”对话框。

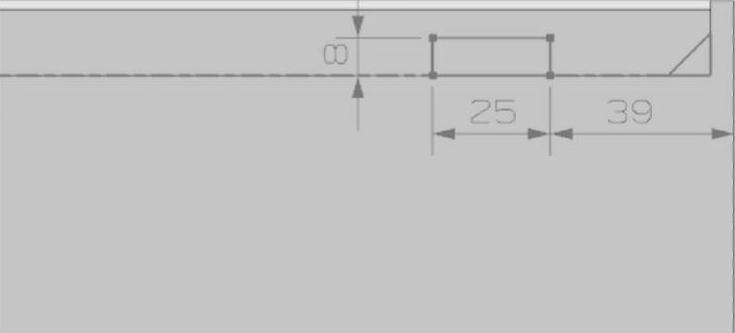

图11-100 绘制草图

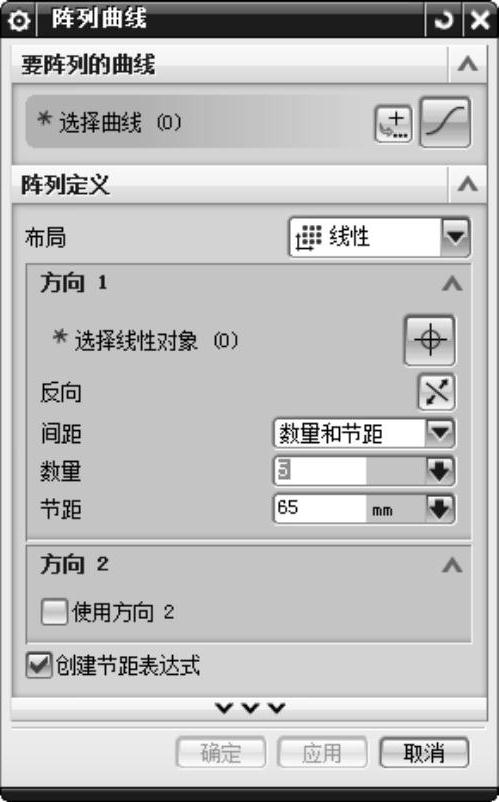

图11-101 “阵列曲线”对话框

（4）选择如图11-100所示的矩形为阵列对象，选择-XC轴为阵列方向1。选择“线性”布局，输入数量“5”，“节距”为“65”，单击“确定”按钮，完成矩形的阵列，如图11-102所示。
