14.7.5  三维四面体网格

三维四面体网格常用来划分三维实体模型。不同的解算器能划分不同类型的单元，在NX.NASTRAN、MSC.NASTRAN和ANSYS解算器中都包含四节点四面体单元和十节点四面体单元。在ABAQUS解算器中，三维四面体网格包含tet4和tet10两个单元。

选择“菜单”→“插入”→“网格”→“3D四面体网格”命令，或依次单击“主页”选项卡→“网格”组→“3D四面体”图标，打开如图14-25所示的“3D四面体网格”对话框。

“3D四面体网格”对话框中部分选项的功能如下。

（1）单元大小：用户可以自定义全局单元尺寸大小，当系统判定用户定义单元大小不理想时，系统会根据模型判定单元大小自动划分网格。

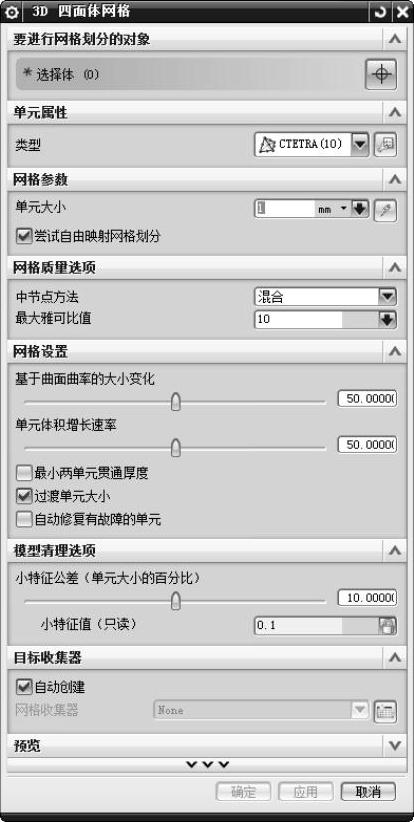

图14-25 “3D四面体网格”对话框

（2）中节点方法：包含“混合”“弯曲”和“线性”三种选择。 示意图如图14-26所示。

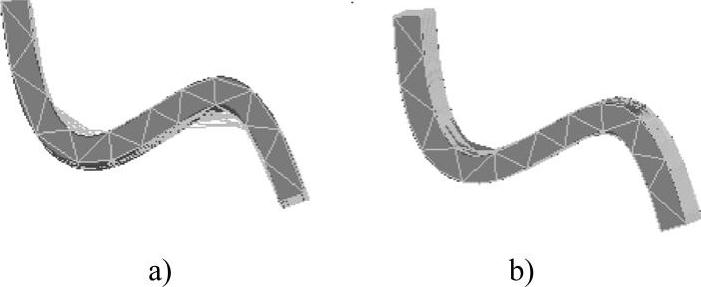

图14-26 划分网格

a）四节点划分网格 b）十节点划分网格
