7.1.7  缩放体

7.1.7 缩放体

选择“菜单”→“插入”→“偏置/比例”→“缩放体”命令，或依次单击“主页”选项卡→“特征”组→“更多”库→“偏置/缩放”库→“缩放体”图标，打开如图7-22所示的“缩放体”对话框。该选项按比例缩放实体和片体。可以使用均匀、轴对称或通用的比例方式，此操作完全关联。

注意：

比例操作应用于几何体而不用于组成该体的独立特征。

“缩放体”对话框中部分选项的功能如下。

1.均匀

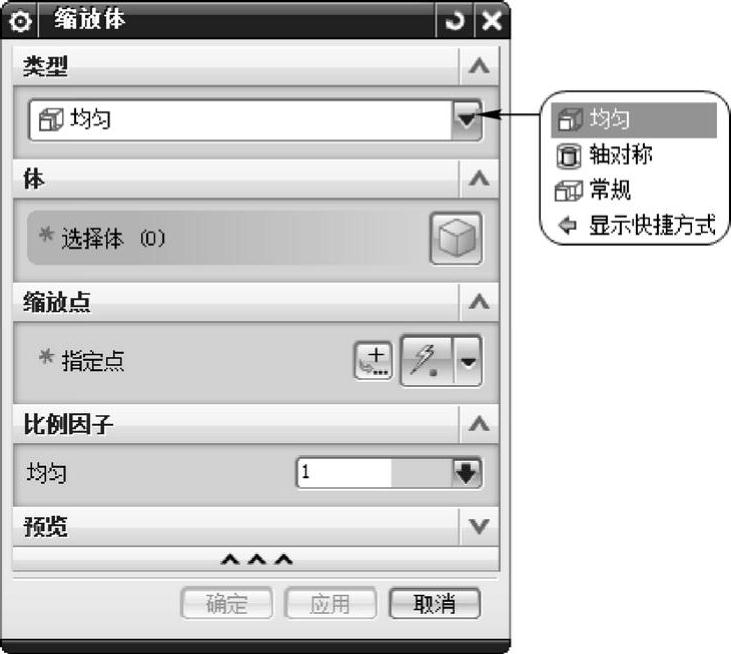

图7-22 “缩放体”对话框

在所有方向上均匀地按比例缩放，示意图如图7-23所示。

（1）体：该选项用于为比例操作选择一个或多个实体或片体。三种缩放方法都要求此 步骤。

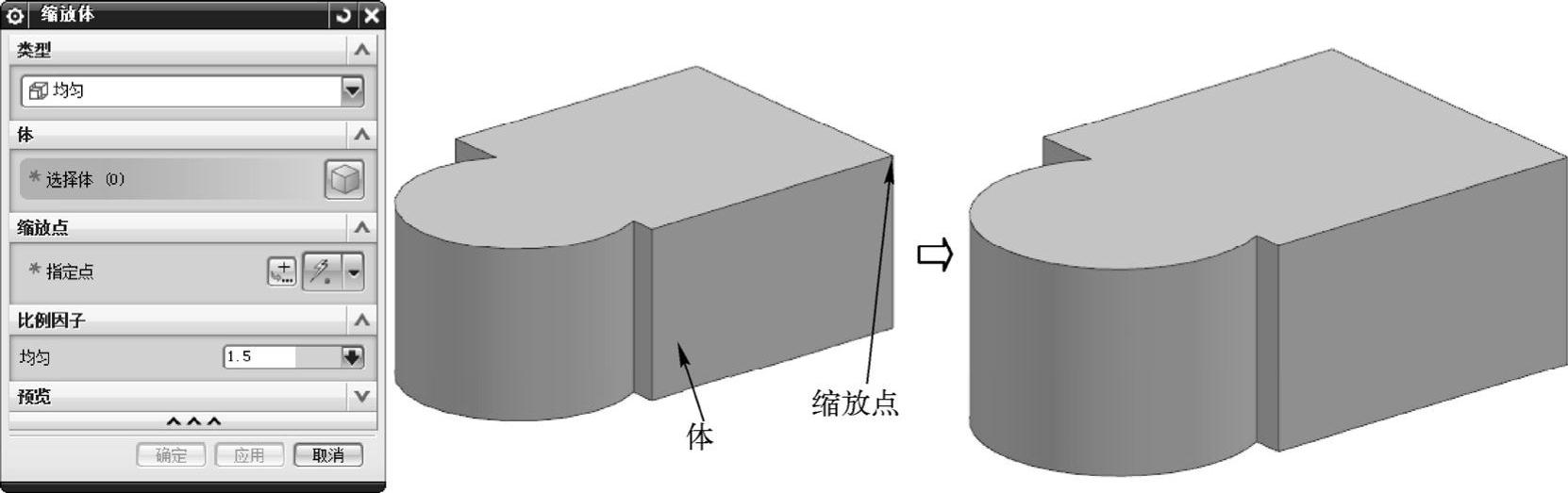

图7-23 均匀缩放示意图

（2）缩放点：该选项用于指定一个参考点，比例操作以它为中心。默认的参考点是当前工作坐标系的原点，可以通过使用“点方式”子功能指定另一个参考点。该选项只在“均匀”和“轴对称”缩放类型中可用。

（3）比例因子：让用户指定比例因子（乘数），通过它来改变当前的大小。

2.轴对称

以指定的比例因子（或乘数）沿指定的轴对称缩放。这包括沿指定的轴指定一个比例因子并指定另一个比例因子用在另外两个轴方向，示意图如图7-24所示。

缩放轴：该卷展栏用于为比例操作指定一个参考轴，只可用在“轴对称”方法。默认值是工作坐标系的Z轴。可以通过使用“矢量方法”子功能来改变它。

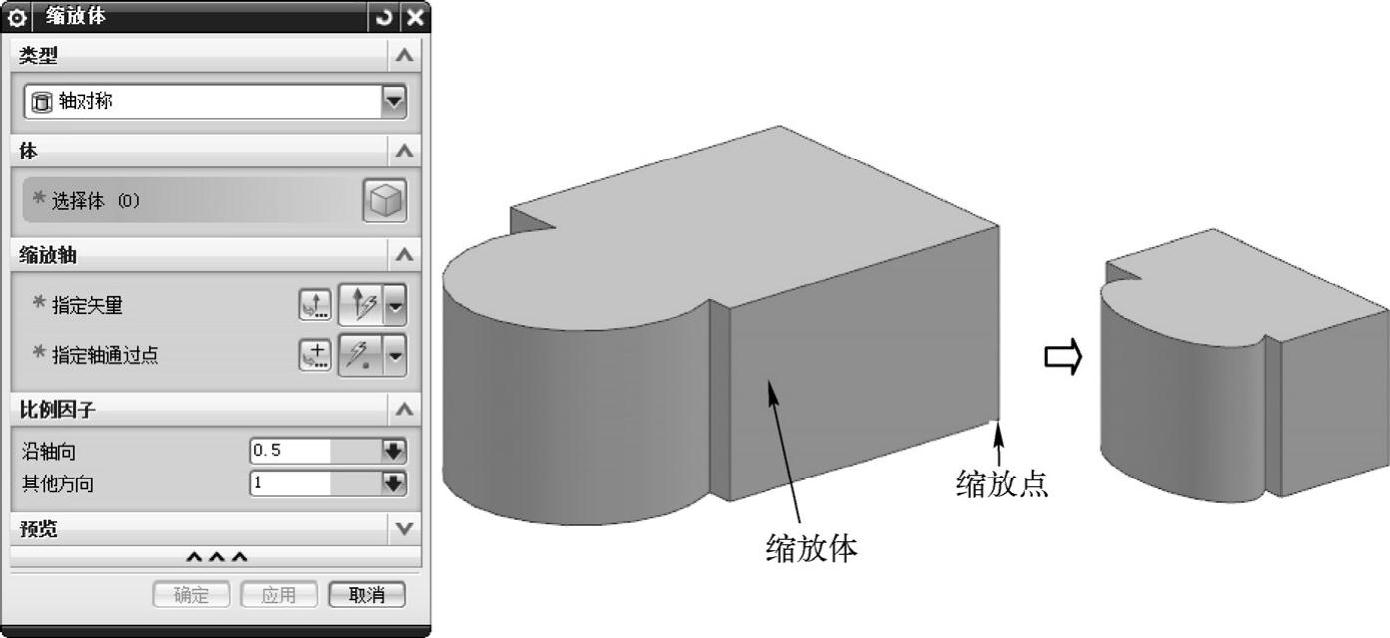

图7-24 轴对称缩放示意图

3.常规

在所有的X、Y、Z三个方向上以不同的比例因子缩放，示意图如图7-25所示。

缩放CSYC：让用户指定一个参考坐标系。选择该步骤会启用“CSYS方法”按钮。单击此按钮打开“坐标系构造器”，可以用它来指定一个参考坐标系。

图7-25 常规缩放示意图
