12.4.3  局部放大视图

选择“菜单”→“插入”→“视图”→“局部放大图”命令，或者依次单击“主页”选项卡→“视图”组→“局部放大图”图标，打开如图12-16所示的“局部放大图”对话框。

“局部放大图”对话框中部分选项的功能如下。

（1）圆形：在父视图中选择了局部放大部位的中心点后，拖动鼠标来定义圆周视图边界的大小。

（2）按拐角绘制矩形：通过选择对角线上的两个拐点创建矩形局部放大图边界。

（3）按中心和拐角绘制矩形：通过选择一个中心点和一个拐角点创建矩形局部放大图边界。

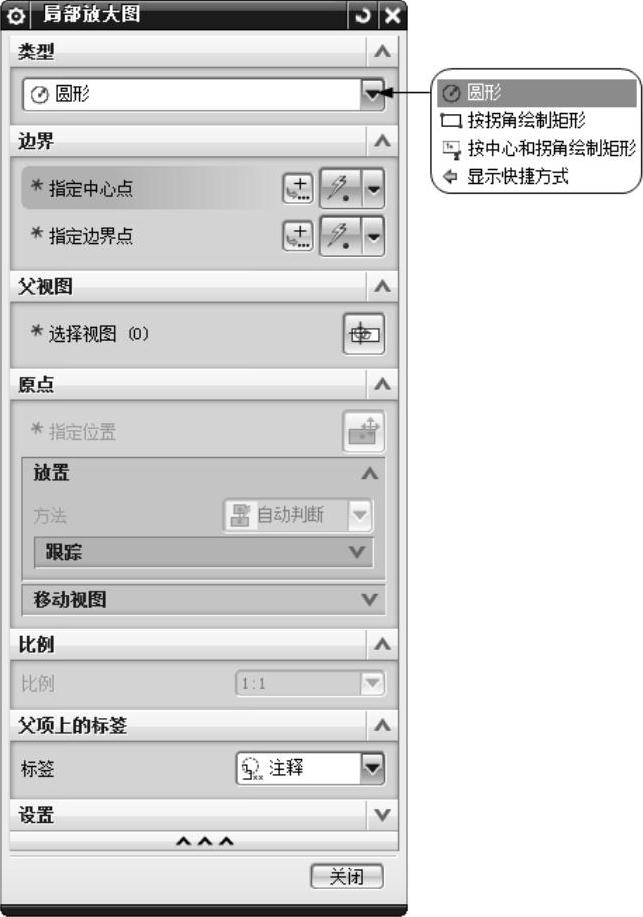

图12-16 “局部放大图”对话框
