14.9.9  单元复制和投影

单元复制和投影操作完成对一维单元或二维单元在指定曲面的投影操作，并在投影面生成新的单元。

“目标投影面”卷展栏中曲面的“偏置百分比”表示将指定的单元复制投影到新的位置距离与原单元和目标面之间距离的比值。

（1）选择“菜单”→“插入”→“单元”→“单元复制和投影”命令，或依次单击“节点和单元”选项卡→“单元”组→“更多”库→“编辑”库→“投影”图标，打开如图14-44所示的“单元复制和投影”对话框。

（2）在“单元复制和投影”对话框中选择“单元面”类型，根据选择步骤选择下底面为投影目标面，在“方向”卷展栏中选择“单元法向”单选按钮，并单击“矢量翻转”按钮，使投影方向矢量指向投影目标面。

（3）单击“确定”按钮，完成单元复制和投影操作，如图14-45所示。

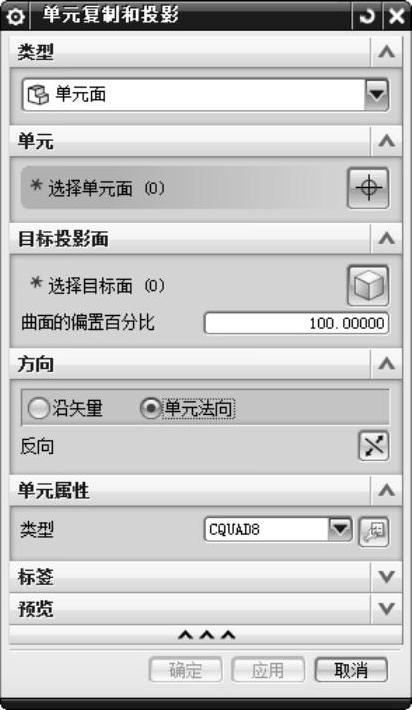

图14-44 “单元复制和投影”对话框

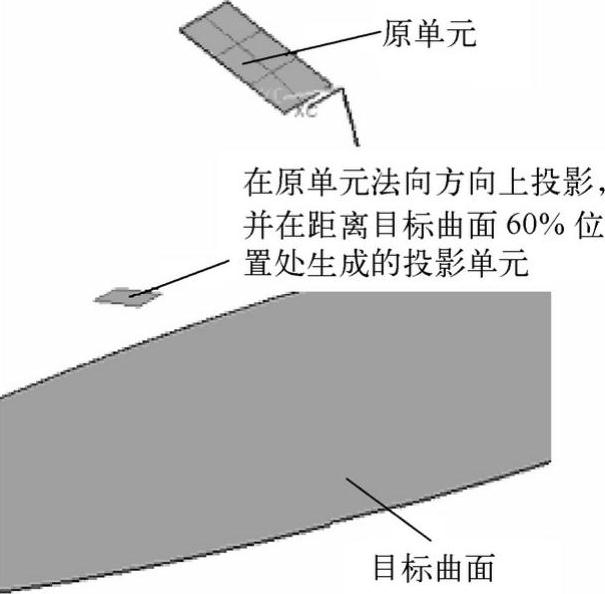

图14-45 复制投影单元
