6.2.7 三角形加强筋

选择“菜单”→“插入”→“设计特征”→“三角形加强筋”命令或依次单击“主页”→“特征”组→“更多”库→“设计特征”库→“三角形加强筋”图标，打开如图6-110所示的“三角形加强筋”对话框。该选项用于沿着两个相交面的交线创建一个三角形加强筋特征，如图6-111所示。

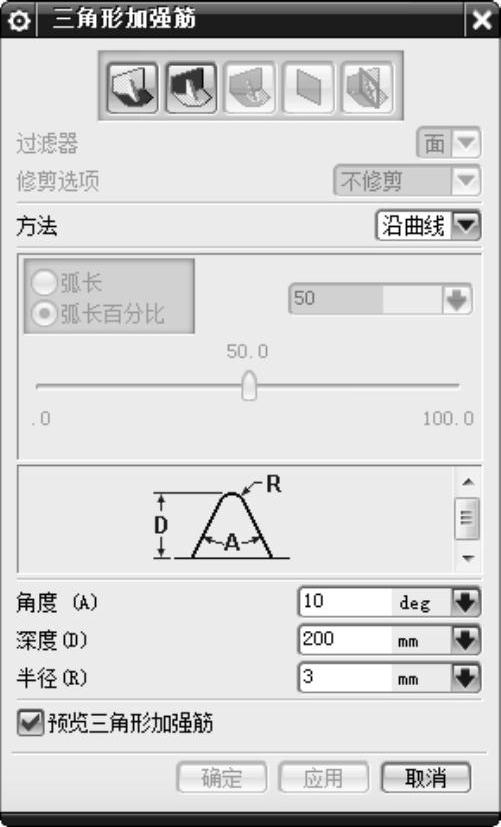

图6-110 “三角形加强筋”对话框

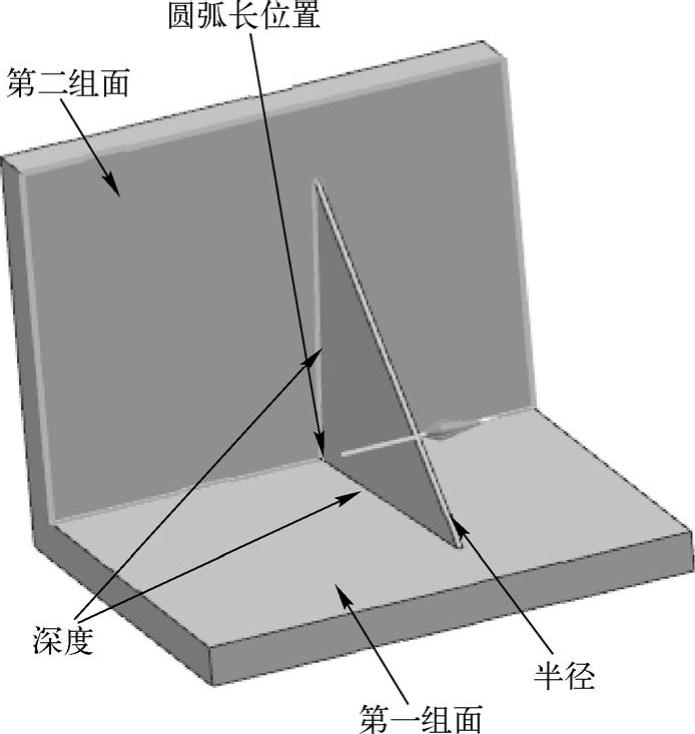

图6-111 三角形加强筋示意图

“三角形加强筋”对话框中选项的功能如下。

（1）第一组：单击该图标，在视图区选择三角形加强筋的第一组放置面。

（2）第二组：单击该图标，在视图区选择三角形加强筋的第二组放置面。

（3）位置曲线：在第二组放置面的选择超过两个曲面时，该按钮被激活，用于选择两组面多条交线中的一条交线作为三角形加强筋的位置曲线。

（4）位置平面：单击该图标，用于指定与工作坐标系或绝对坐标系相关的平行平面或在视图区指定一个已存在的平面位置来定位三角形加强筋。

（5）方向平面：单击该图标，用于指定三角形加强筋的倾斜方向的平面。方向平面可以是已存在平面或基准平面，默认的方向平面是已选两组平面的法向平面。

（6）修剪选项：用于设置三角加强筋的裁剪方式。

（7）方法：用于设置三角加强筋的定位方法，包括“沿曲线”和“位置”定位两种方法。

●沿曲线：用于通过两组面交线的位置来定位。可通过指定“弧长”或“弧长百分比”值来定位。

●位置：选择该选项，对话框如图6-112所示。此时可单击“平面位置”来选择定位方式。
