11.2.2 弯边特征
弯边特征可以创建简单折弯和弯边区域。弯边包括圆柱区域（即通常所说的折弯区域）和矩形区域（即网格区域）。
选择“菜单”→“插入”→“折弯”→“弯边”命令，或者依次单击“主页”选项卡→“折弯”组→“弯边”图标
，打开如图11-10所示的“弯边”对话框。
“弯边”对话框中部分选项的功能如下。
（1）宽度选项：用来设置定义弯边宽度的测量方式。宽度选项包括完整、在中心、在终点、从两端和从端点五种方式，示意图如图11-11所示。
●完整：指沿着所选择折弯边的边长来创建弯边特征，当选择该选项创建弯边特征时，弯边的主要参数有长度、偏置和角度。
●在中心：指在所选择的折弯边中部创建弯边特征，可以编辑弯边宽度值和使弯边居中，默认宽度是所选择折弯边长的三分之一，当选择该选项创建弯边特征时，弯边的主要参数有长度、偏置、角度和宽度（两宽度相等）。
●在终点：指从所选择的端点开始创建弯边特征，当选择该选项创建弯边特征时，弯边的主要参数有长度、偏置、角度和宽度。
●从两端：指从所选择折弯边的两端定义距离来创建弯边特征，默认宽度是所选择折弯边长的三分之一，当选择该选项创建弯边特征时，弯边的主要参数有长度、偏置、角度、距离1和距离2。

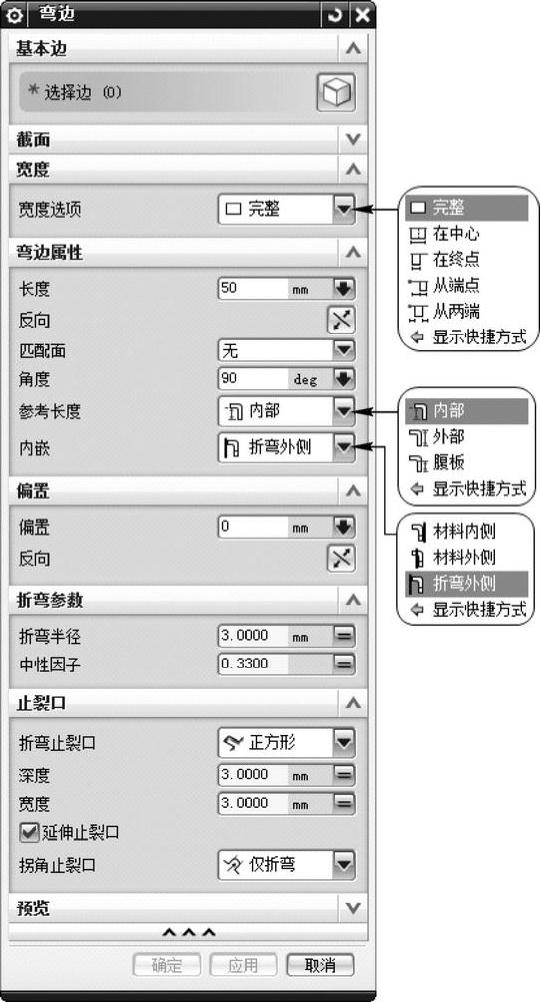

图11-10 “弯边”对话框

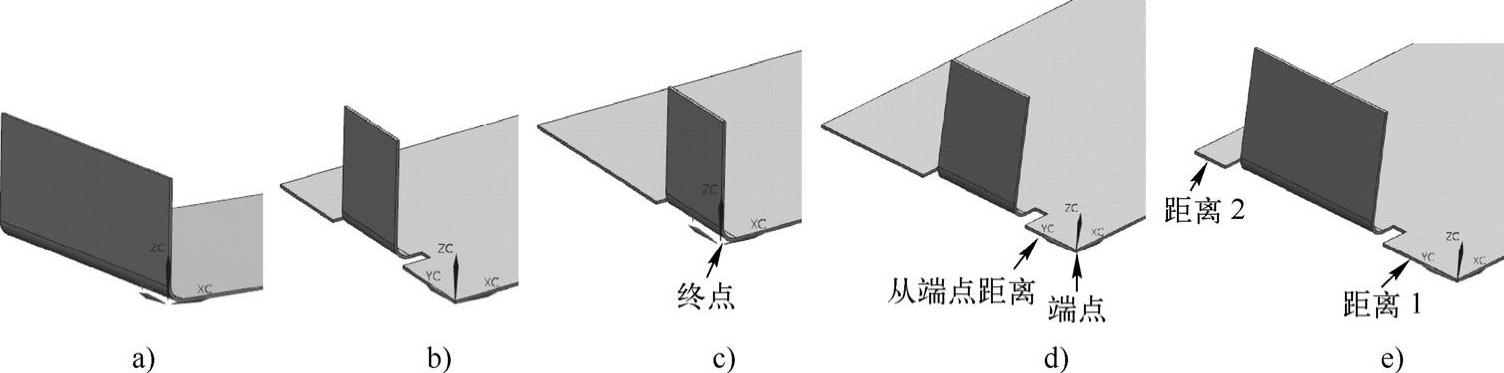

图11-11 宽度示意图
a）完整 b）在中心 c）在终点 d）从两端 e）从端点
●从端点：指从所选折弯边的端点定义距离来创建弯边特征，当选择该选项创建弯边特征时，弯边的主要参数有长度、偏置、角度、从端点（从端点到弯边的距离）和宽度。
（2）角度：创建弯边特征的折弯角度，可以在视图区动态更改角度值。
（3）参考长度：用来设置定义弯边长度的度量方式，长度选项包括内部、外部和腹板三种方式。示意图如图11-12所示。

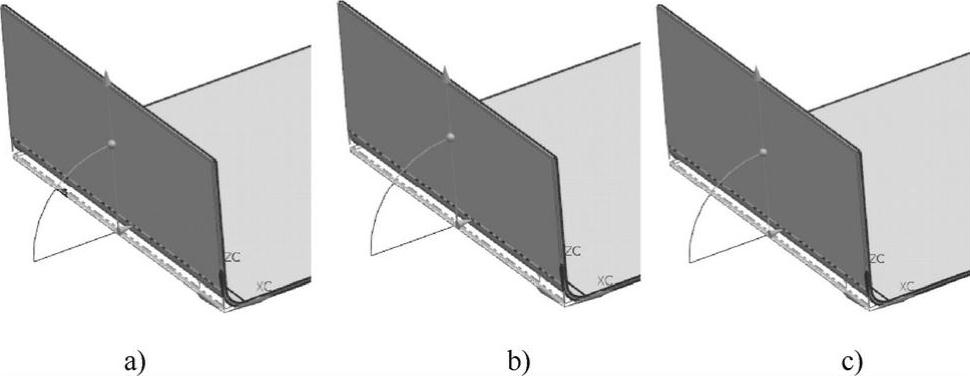

图11-12 参考长度示意图
a）内部 b）外部 c）腹板
●内部：指从已有材料的内侧测量弯边长度。
●外部：指从已有材料的外侧测量弯边长度。
●腹板：指从已有材料的折弯处测量弯边长度。
（4）内嵌：用来表示弯边嵌入基础零件的距离。嵌入类型包括材料内侧、材料外侧和折弯外侧三种，示意图如图11-13所示。

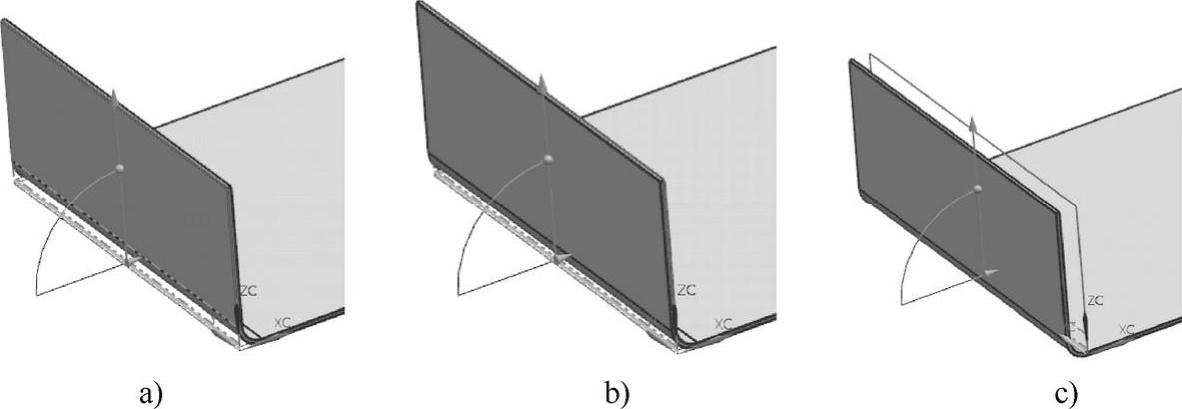

图11-13 内嵌示意图
a）材料内侧 b）材料外侧 c）折弯外侧
●材料内侧：指弯边嵌入到基本材料的里面，这样突出块区域的外侧表面与所选的折弯边平齐。
●材料外侧：指弯边嵌入到基本材料的里面，这样突出块区域的内侧表面与所选的折弯边平齐。
●折弯外侧：指材料添加到所选中的折弯边上形成弯边。
（5）折弯止裂口：用来定义是否折弯止裂口到零件的边。
（6）拐角止裂口：定义要创建的弯边特征所邻接的特征是否采用拐角止裂口。
●仅折弯：指仅对邻接特征的折弯部分应用拐角止裂口。
●折弯/面：指对邻接特征的折弯部分和平板部分应用拐角止裂口。
●折弯/面链：指对邻接特征的所有折弯部分和平板部分应用拐角止裂口。
