9.1.7 艺术曲面
选择“菜单”→“插入”→“网格曲面”→“艺术曲面”命令，或者依次单击“曲面”选项卡→“曲面”组→“网格曲面”库→“艺术曲面”图标
，系统打开如图9-43所示的“艺术曲面”对话框。
“艺术曲面”对话框中各选项的功能如下。
1.截面（主要）曲线
每选择一组曲线，就可以通过单击鼠标中键完成选择，如果方向相反，可以单击该面板中的“反向”按钮。
2.引导（交叉）曲线
在选择交叉线串的过程中，如果选择的交叉曲线方向与已经选择的交叉线串的曲线方向相反，则可以通过单击“反向”按钮将交叉曲线的方向反向。如果选择多组引导曲线，那么在该卷展栏的“列表”列表框中会将所有选择的曲线都通过列表方式表示出来。
3.连续性
可以设置的连续性过渡方式如下。
（1）G0（位置）方式，通过点连接方式和其他部分相连接。
（2）G1（相切）方式，通过该曲线的艺术曲面与其相连接的曲面通过相切方式进行连接。
（3）G2（曲率）方式，通过相应曲线的艺术曲面与其相连接的曲面通过曲率方式进行连接，在公共边上具有相同的曲率半径，且通过相切连接，从而实现曲面的光滑过渡。

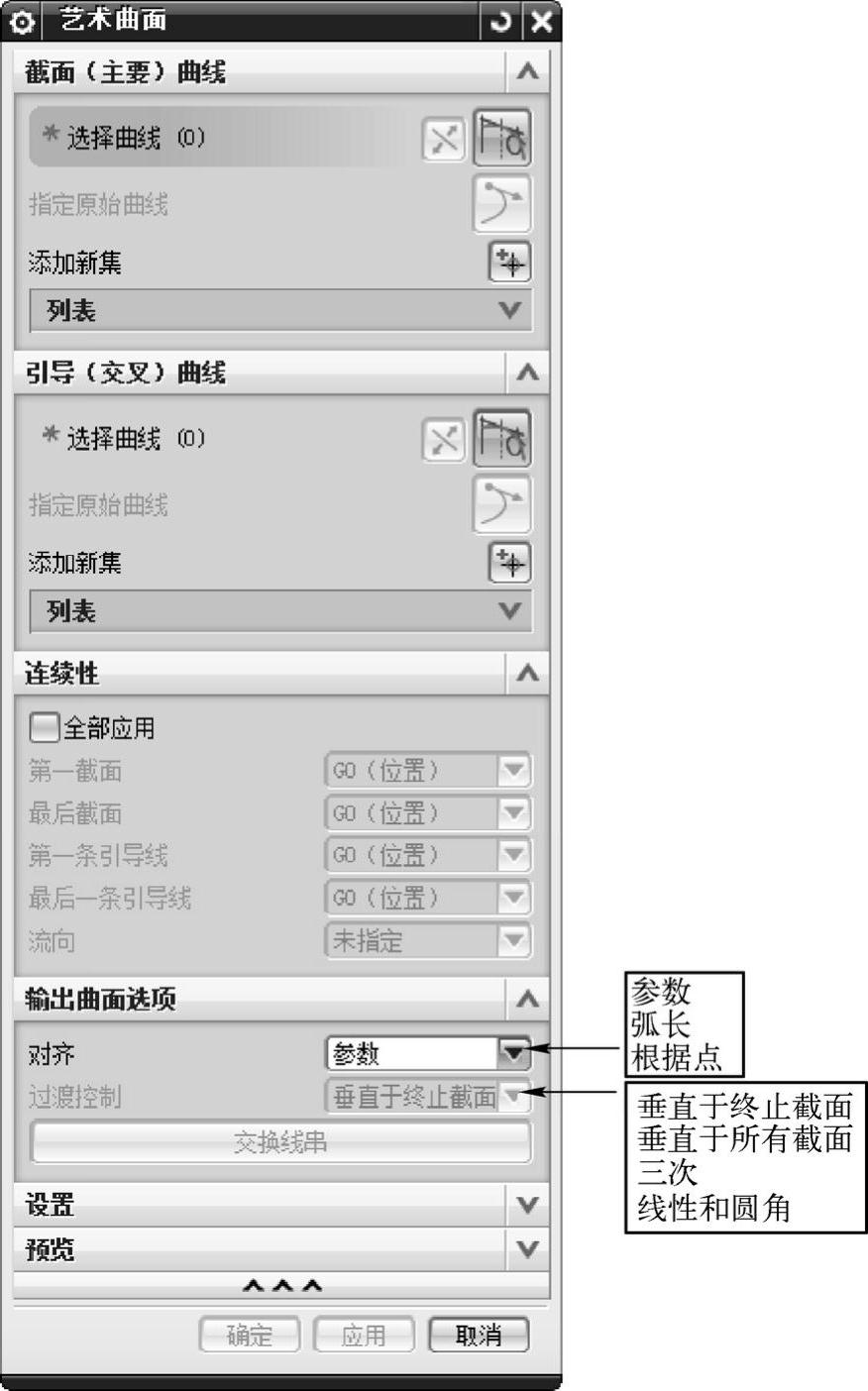

图9-43 “艺术曲面”对话框
4.输出曲面选项
（1）对齐：该下拉列表中包含以下3个选项。
●参数：截面曲线在生成艺术曲面时（尤其是在通过截面曲线生成艺术曲面时），系统将根据所设置的参数来完成各截面曲线之间的连接过渡。
●弧长：截面曲线将根据各曲线的圆弧长度来计算曲面的连接过渡方式。
●根据点：可以在连接的几组截面曲线上指定若干点，两组截面曲线之间的曲面连接关系将会根据这些点来进行计算。
（2）过渡控制：该下拉列表中主要包含以下选项。
●垂直于终止截面：连接的平移曲线在终止截面处将垂直于此截面。
●垂直于所有截面：连接的平移曲线在每个截面处都将垂直于此截面。
●三次：系统构造的这些平移曲线是三次曲线，所构造的艺术曲面即通过截面曲线组合这些平移曲线来连接和过渡。
●线形和圆角：系统将通过线性方式对连接生成的曲面进行倒角。
