13.4.5  线缆副

线缆副使两个滑动副产生关联关系。在创建线缆副之前，应先定义两个移动副。线缆副可以通过定义其中一个滑动副的驱动或极限来设置线缆副的驱动或运动极限范围。

（1）选择“菜单”→“插入”→“线缆副”命令，或依次单击“主页”选项卡→“传动副”组→“线缆副”图标，弹出如图13-23所示的“线缆副”对话框。

（2）首先选择连杆，然后选择接触副。

（3）选择线，接受系统默认的显示比例和名称。

（4）单击“确定”按钮，生成如图13-24所示的线缆接触副。

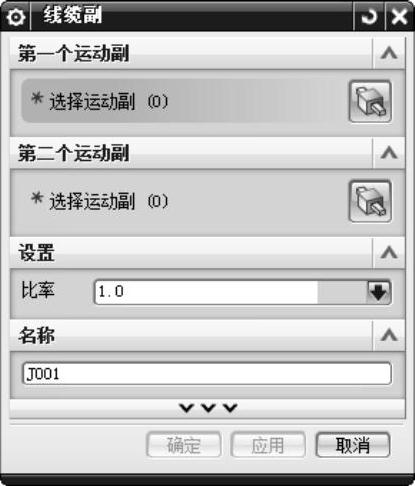

图13-23 “线缆副”对话框

图13-24 线缆副

“比率”表示第一个滑动副相对于第二个滑动副的传动比，正值表示两滑动副滑动方向相同，负值表示两滑动副滑动方向相反。

如图13-24所示为两个滑动副组成的线缆副。
