14.7.4 二维网格

对于片体或壳体，常采用二维网格划分单元。

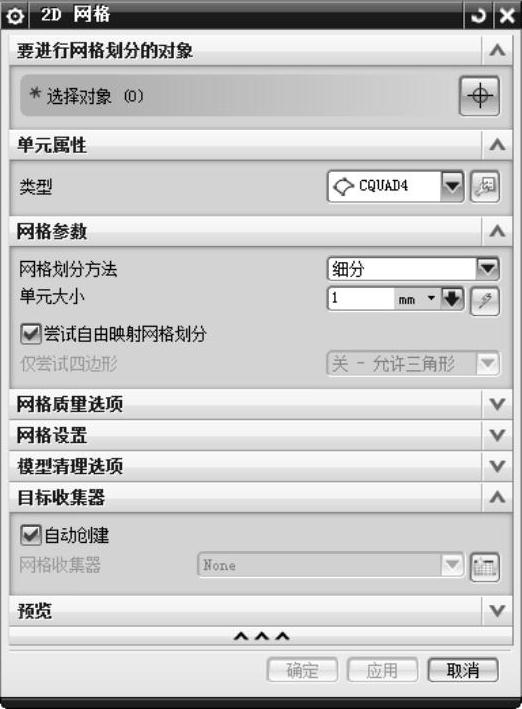

选择“菜单”→“插入”→“网格”→“2D网格”命令，或依次单击“主页”选项卡→“网格”组→“2D网格”图标，打开如图14-22所示的“2D网格”对话框。

图14-22 “2D网格”对话框

“2D网格”对话框中部分选项的功能如下。

（1）单元属性：二维网格可以对面、片体以及对二维网格进行再编辑的操作，生成网格的类型包括三节点三角形板元、六节点三角形板元、四节点四边形板元和八节点四边形板元。

（2）网格参数：控制二维网格生成单元的方法和大小，用户根据需要设置大小。单元设置得越小，分析精度可以在一定范围内提高，但解算时间也会增加。

（3）网格质量选项：当在“类型”选项中选择六节点三角形板元或八节点四边形板元时，“中节点”选项被激活。该选项用来定义三角形板元或四边形板元中间节点的位置类型，中节点的类型可以是线性的、弯曲的或混合的。“线性”中节点如图14-23所示，“弯曲”中节点如图14-24所示。两图中片体均采用四节点四边形板元划分网格。图14-23中，节点为线性，网格单元边为直线，网格单元中节点可能不在曲面片体上；图14-24中，节点为弯曲，网格单元边成为分段直线，网格单元中节点在曲面片体上。对于单元尺寸大小相同的板元，采用“弯曲”中节点可以更好地为片体划分网格，解算的精度也较高。

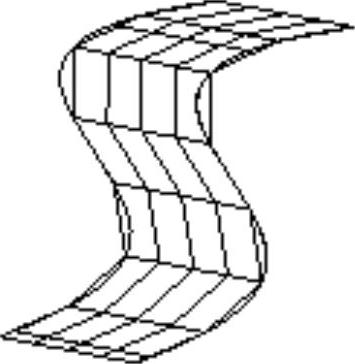

图14-23 “线形”中节点

图14-24 “弯曲”中节点

（4）网格设置：控制滑块，对过渡网格大小进行设置。

（5）模型清理选项：可设置“匹配边”，通过输入匹配边的距离公差，来判定两条边是否匹配。当两条边的中点间距离小于用户设置的距离公差时，系统判定两条边匹配。
