13.5.3  标量力

标量力是一种施加在两个连杆间的已知力，标量力的作用方向是从连杆一的一个指定点指向连杆二的一点。由此可知，标量力的方向与相应的连杆相关联，当连杆运动时，标量力的方向也不断变化。标量力的大小可以根据用户需要设置为常数，也可以给出一个函数表达式，系统默认的名称为F001。

（1）选择“菜单”→“插入”→“载荷”→“标量力”命令，或依次单击“主页”选项卡→“加载”组→“标量力”图标，弹出如图13-33所示的“标量力”对话框。

（2）依据选择步骤在屏幕中选择第一连杆。

（3）选择标量力起点，选择第二连杆，选择标量力终点（标量力方向由起点指向终点）。

（4）设置“幅值”参数。

（5）单击“确定”按钮，完成标量力创建操作。

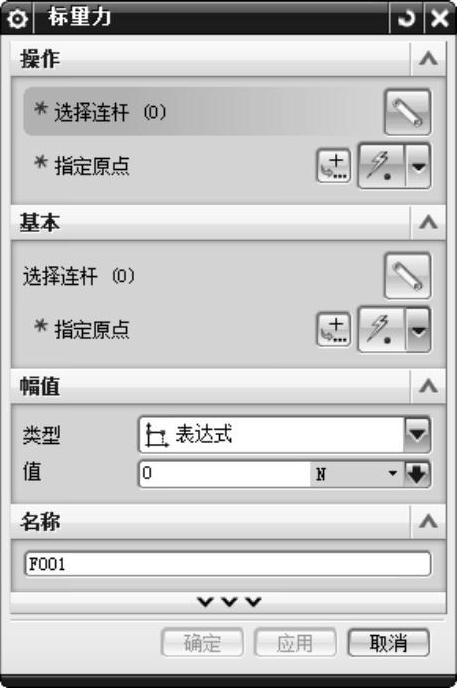

图13-33 “标量力”对话框
