8.创建垫块

8.创建垫块

(1)选择“菜单”→“插入”→“设计特征”→“垫块”命令,或者依次单击“主页”选项卡→“特征”组→“更多”库→“设计特征”库→“垫块”图标978-7-111-48312-0-Chapter07-133.jpg,弹出如图7-82所示的“垫块”对话框。

(2)单击“矩形”按钮,弹出“矩形垫块”(放置面选择)对话框。

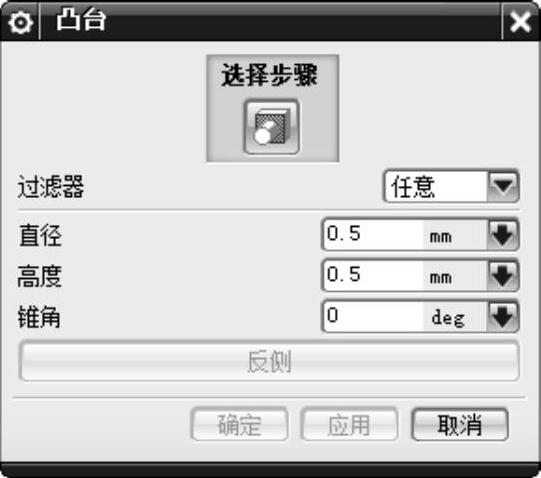

图7-80 “凸台”对话框

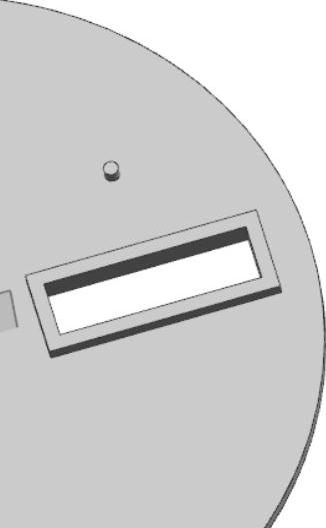

图7-81 创建凸台

(3)选择圆柱体的上表面为垫块放置面,弹出“水平参考”对话框。

(4)选择基准平面3为水平参考,弹出如图7-83所示的“矩形垫块”(输入参数)对 话框。

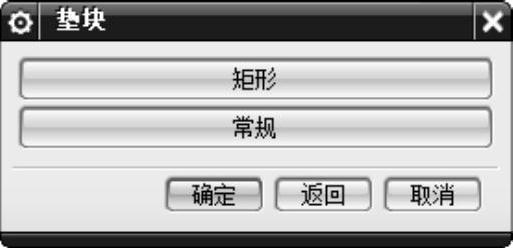

图7-82 “垫块”对话框

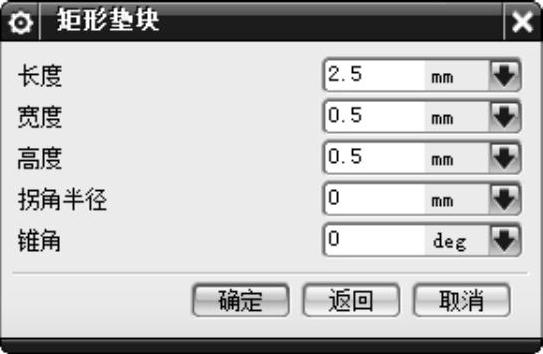

图7-83 “矩形垫块”(输入参数)对话框

(5)在“长度”“宽度”和“高度”文本框中分别输入“2.5”“0.5”和“0.5”,单击“确定”按钮。

(6)弹出如图7-84所示的“定位”对话框,单击“垂直”按钮978-7-111-48312-0-Chapter07-138.jpg,选择基准平面3为定位基准,垫块长中心线为工具边1,输入距离参数“0”,选择基准平面4为定位基准,垫块短中心线为工具边2,输入距离参数“11”,单击“确定”按钮,完成垫块2的创建,如图7-85所示。

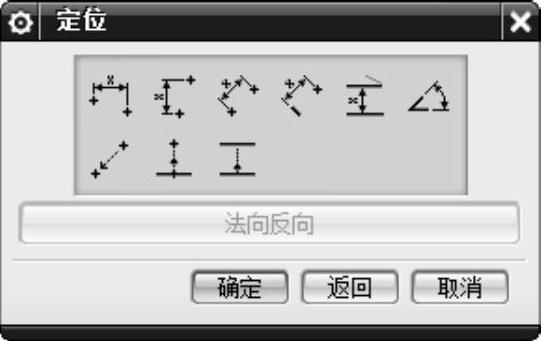

图7-84 “定位”对话框

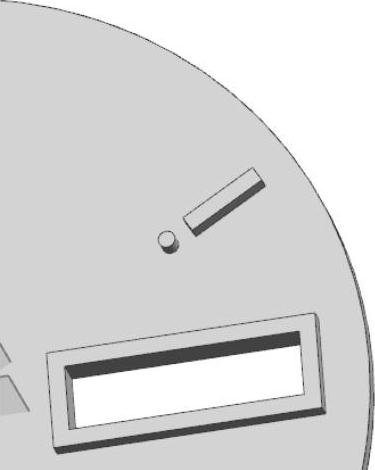

图7-85 创建矩形垫块
