11.1.2 NX钣金首选项
钣金应用提供了材料厚度、折弯半径和折弯缺口等默认属性设置。也可以根据需要更改这些设置。选择“菜单”→“首选项”→“NX钣金”命令，打开如图11-4所示的“钣金首选项”对话框。在图中可以改变钣金的默认设置项，包括部件属性、展平图样处理和展平图样显示三项。
1.部件属性
（1）材料厚度：钣金零件默认厚度，可以在图11-4所示的“钣金首选项”对话框中设置材料厚度。
（2）折弯半径：折弯默认半径（基于折弯时发生断裂的最小极限来定义），在图11-4所示的“钣金首选项”对话框中可以根据所选材料的类型来更改折弯半径设置。
（3）让位槽深度/让位槽宽度：从折弯边开始计算折弯缺口延伸的距离称为折弯深度（D），跨度称为宽度（W）。可以在图11-4所示的“钣金首选项”对话框中设置止裂口宽度和深度，其含义如图11-5所示。
（4）折弯许用半径公式（中性因子值）。
中性轴是指折弯外侧拉伸应力等于内侧挤压应力处，它用来表示平面展开处理的折弯需用公式。由折弯材料的机械特性决定，用材料厚度的百分比来表示，从内侧折弯半径来测量，默认为0.33，有效范围为0～1。

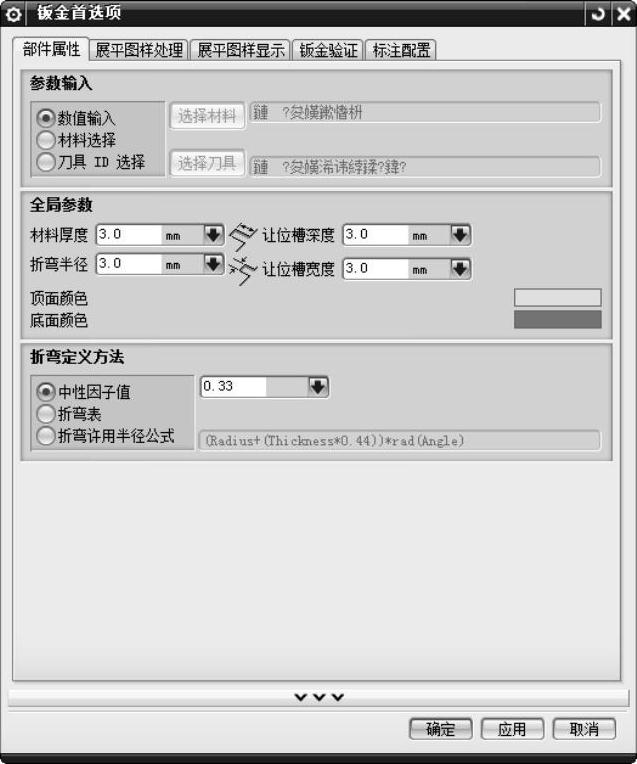

图11-4 “钣金首选项”对话框

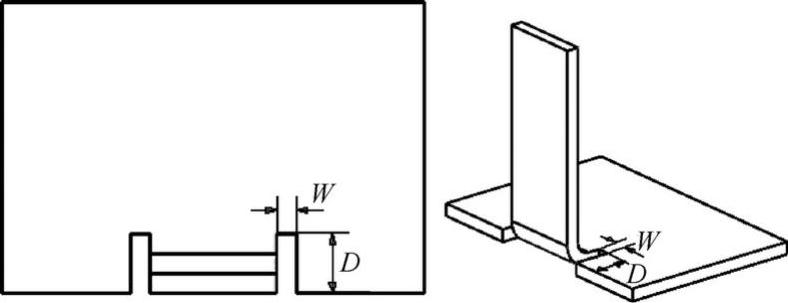

图11-5 止裂口参数含义示意图
2.展平图样处理
单击“展平图样处理”选项卡，其中可以设置平面展开图处理参数，如图11-6所示。
（1）拐角处理选项：对平面展开图的内拐角和外拐角进行倒角和倒圆。在后面的文本框中输入倒角的边长或倒圆半径。
（2）展平图样简化：对圆柱表面或者折弯线上具有裁剪特征的钣金零件进行平面展开时，生成B样条曲线，该选项可以将B样条曲线转化为简单直线和圆弧。用户可以在如图11-6所示对话框中定义最小圆弧和偏差的公差值。
（3）移除系统生成的折弯止裂口：当创建没有止裂口的封闭拐角时，系统在3D模型上生成一个非常小的折弯止裂口。在如图11-6所示对话框中设置在定义平面展开图实体时，是否移除系统生成的折弯止裂口。
3.展平图样显示
单击“展平图样显示”选项卡，其中可以设置平面展开图显示参数，包括各种曲线的显示颜色、线性、线宽和标注，如图11-7所示。

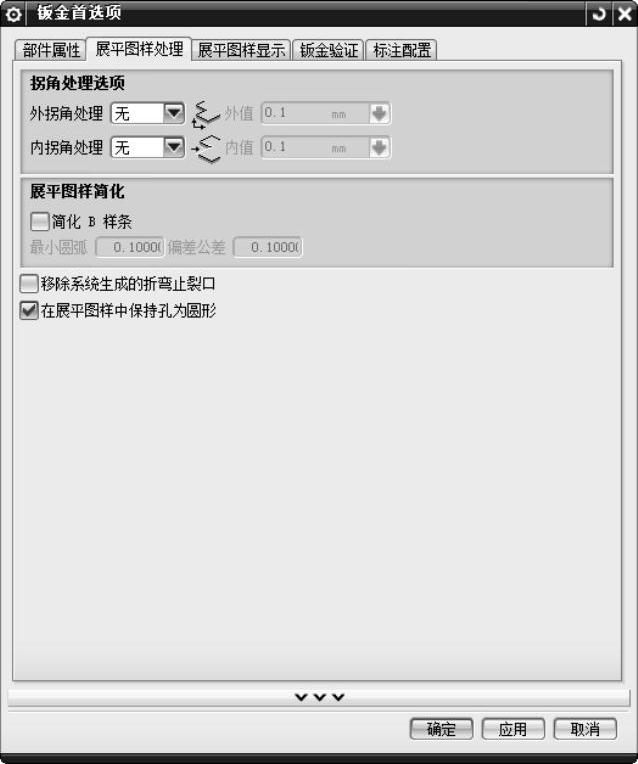

图11-6 设置展平图样处理

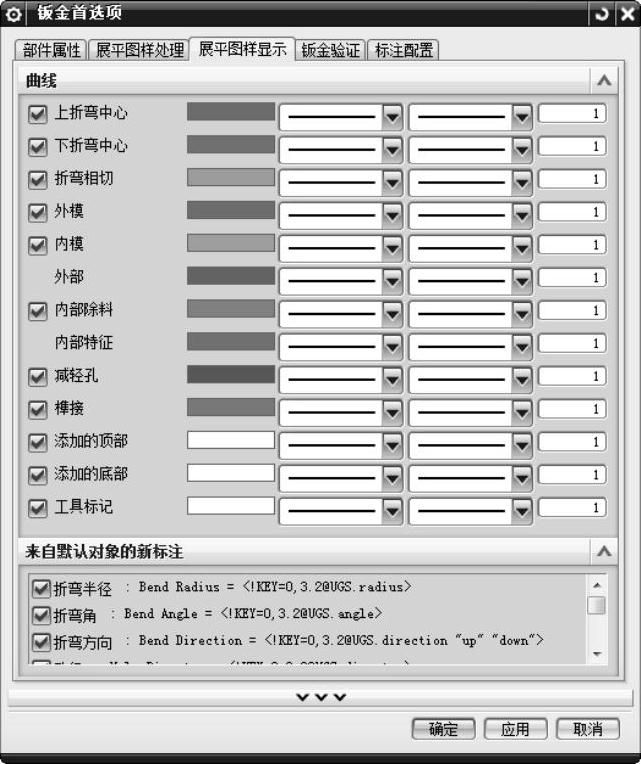

图11-7 设置展平图样显示
4.钣金验证
该选项卡中设置最小工具间隙和最小腹板长度的验证参数。
