4.2.11  相交

4.2.11 相交

选择“菜单”→“插入”→“派生的曲线”→“求交”命令或依次单击“曲线”选项卡→“派生的曲线”组→“相交曲线”图标，系统打开如图4-69所示的“相交曲线”对话框。

该选项用于在两组对象之间生成相交曲线。相交曲线是关联的，会根据其定义对象的更改而更新。图4-70所示为相交曲线的一个示例，其中相交曲线是由片体与包含腔体的长方体相交得到的。

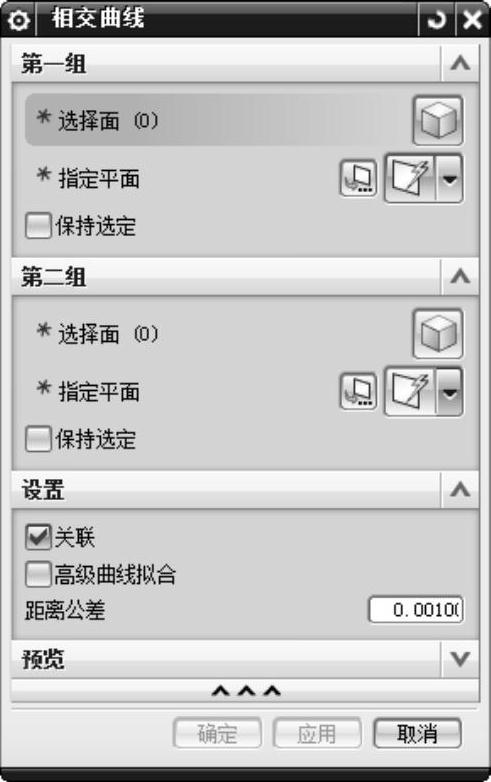

图4-69 “相交曲线”对话框

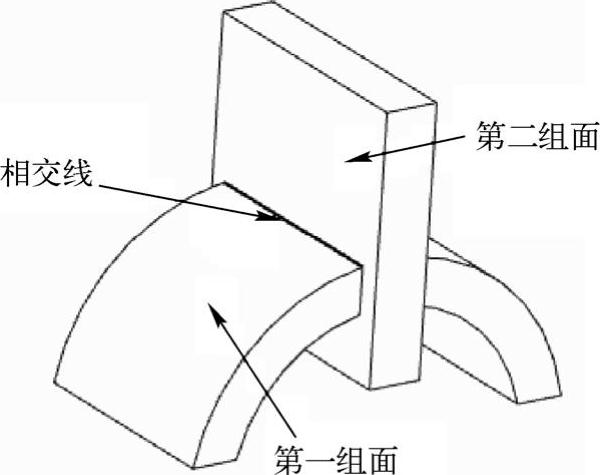

图4-70 “相交”示意图

“相交曲线”对话框中各选项的功能如下。

（1）第一组：激活该选项时可选择第一组对象。

（2）第二组：激活该选项时可选择第二组对象。

（3）保持选定：选中该复选框之后，在右侧的选项栏中选择“第一组”或“第二组”，单击“应用”按钮，自动选择已选择的“第一组”或“第二组”对象。

（4）高级曲线拟合：曲线拟合的阶次，可以选择“三次”“五次”或者“高级”，一般推荐使用三次。

（5）关联：用于指定相交曲线是否关联。当对源对象进行更改时，关联的相交曲线会自动更新。
