12.2 工程图参数预设置
在添加视图时，应预先设置工程图的有关参数。设置符合国标的工程图尺寸，控制工程图的风格，以下对一些常用的工程图参数设置进行简单介绍，关于其他参数的设置用户可以参考帮助文件。
制图首选项的设置是对包括尺寸参数、文字参数、单位和视图参数等制图注释参数的预设置。选择“菜单”→“首选项”→“制图”命令，系统弹出如图12-7所示的“制图首选项”对话框。该对话框左侧为树形导览窗格，其中一级选项有10个单击某个选项，对话框中就会出现相应的参数设置界面。
下面介绍常用的几种参数的设置方法。
（1）尺寸：设置尺寸相关的参数的时候，根据标注尺寸的需要，用户可以利用对话框中上部的尺寸和直线/箭头工具条进行设置。在尺寸设置中主要有以下几个选项。
●尺寸线：根据标注尺寸的需要，设置箭头之间是否有线，或者修剪尺寸线。
●方向和位置：在下拉列表中可以选择5种文本放置方式，如图12-8所示。

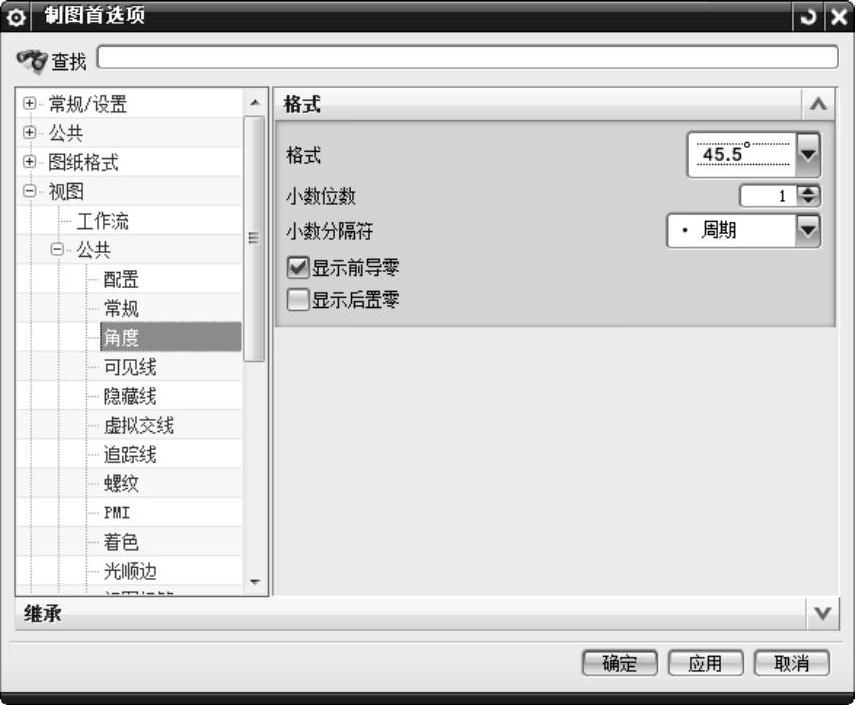

图12-7 “制图首选项”对话框
图12-8 文本放置方式
●公差文本：可以设置最高6位的精度和12种公差，图12-9显示了可以设置的12种类型的公差形式。
●倒斜角方式：系统提供了4种倒斜角样式，可以设置分割线样式和间隔，也可以设置指引线的格式。
（2）公共：“直线/箭头”界面如图12-10所示。
●箭头：该选项用于设置剖视图中的截面线箭头的参数，用户可以改变箭头的大小和箭头的长度及角度。
●箭头线：该选项用于设置截面的延长线的参数。用户可以修改剖面延长线长度以及图形框之间的距离。
直线和箭头相关参数用于设置尺寸线箭头的类型和箭头的形状，还可以设置尺寸线、延长线和箭头的显示颜色、线形和线宽。在设置参数时，用户根据需要在对话框中选择箭头的类型，并且输入箭头的参数值。如果需要，还可以在下部的选项中改变尺寸线和箭头的颜色。
图12-9 12种公差形式
●文字：用户可以设置4种“文字类型”—尺寸、附加的、公差和一般。设置文字参数时，先选择文字放置方式和文本对齐方式，再选择“文字类型”参数，最后在“文字大小”“间隙因子”“宽高比”和“行间距因子”等文本框中输入参数值，这时用户可在预览窗口中看到文字的显示效果。
●符号：符号参数选项可以设置符号的颜色、线型和线宽等。
（3）注释：设置各种标注的颜色、线条和线宽。
●剖面线/区域填充：用于设置各种填充线/剖面线样式和类型，并且可以设置角度和线型。在此界面中设置了区域内应该填充的图形、比例和角度等，如图12-11所示。
（4）表：用于设置二维工程图表格的格式、文字标注等。
●零件明细表：用于指定生成明细表时，默认的符号、标号顺序、排列顺序和更新控制等。
●单元格：用来控制表格中每个单元格的格式、内容和边界线设置等。

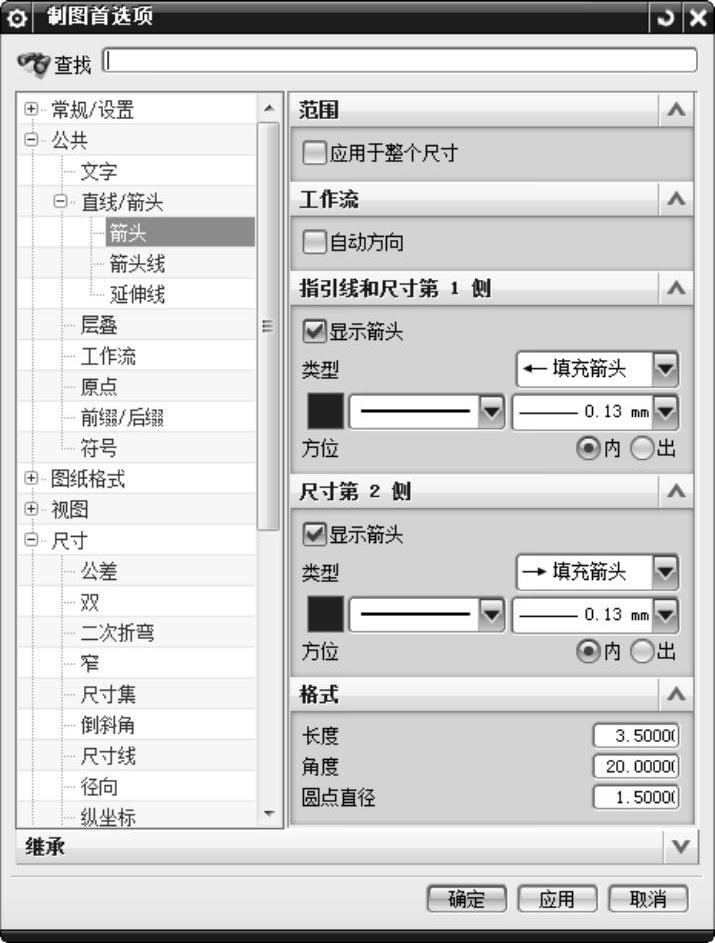

图12-10 “直线/箭头”界面

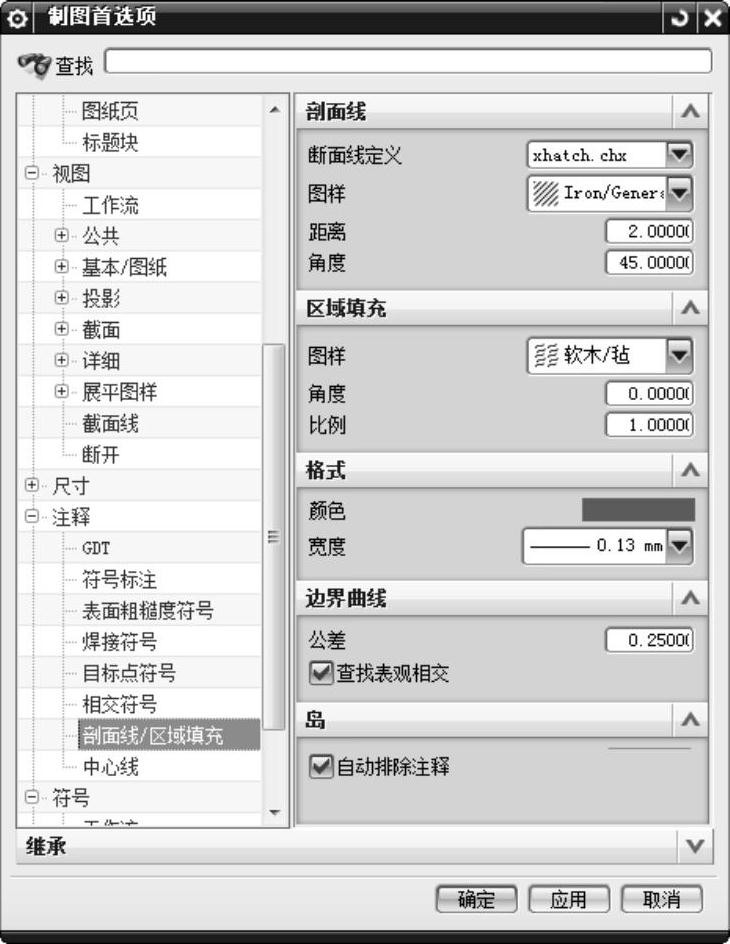

图12-11 “填充/剖面线”界面
