11.2.8 法向除料

法向除料是指用一组连续的曲线作为裁剪的轮廓线，沿着钣金零件体表面的法向进行裁剪。

选择“菜单”→“插入”→“剪切”→“法向除料”命令，或者依次单击“主页”选项卡→“特征”组→“法向除料”图标，打开如图11-25所示的“法向除料”对话框。

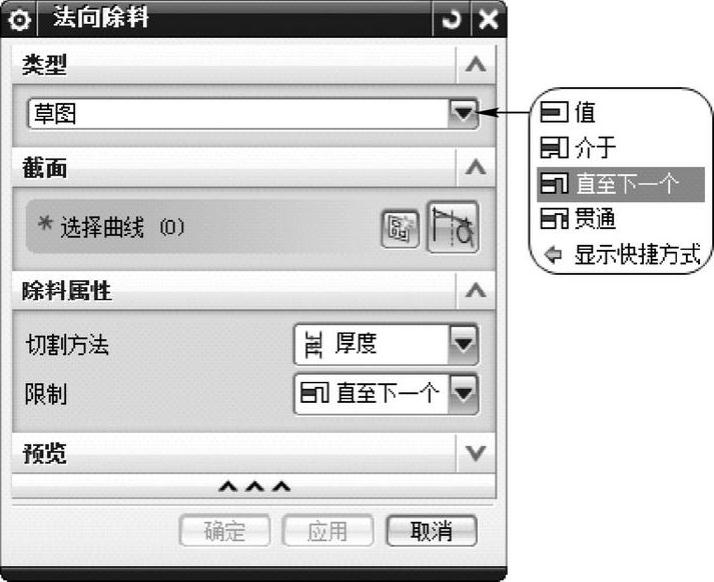

图11-25 “法向除料”对话框

“法向除料”对话框中部分选项的功能如下。

（1）切割方法：主要包括厚度和中位平面两种方法。

●厚度：指在钣金零件体放置面沿着厚度方向进行裁剪。

●中位面：是在钣金零件体的放置面的中间面向钣金零件体的两侧进行裁剪。

（2）限制：包括值、介于、直至下一个和贯通四种类型。

●值：是指沿着法向，穿过至少指定一个厚度的深度尺寸的裁剪。

●介于：指沿着法向从开始面穿过钣金零件的厚度，延伸到指定结束面的裁剪。

●直至下一个：指沿着法向穿过钣金零件的厚度，延伸到最近面的裁剪。

●贯通：指沿着法向，穿过钣金零件所有面的裁剪。
