6.1.2  凸台

选择“菜单”→“插入”→“设计特征”→“凸台”命令或依次单击“主页”→“特征”组→“更多”库→“设计特征”库→“凸台”图标，打开如图6-8所示的“凸台”对话框，让用户能在平面或基准面上生成一个简单的凸台，如图6-9所示。

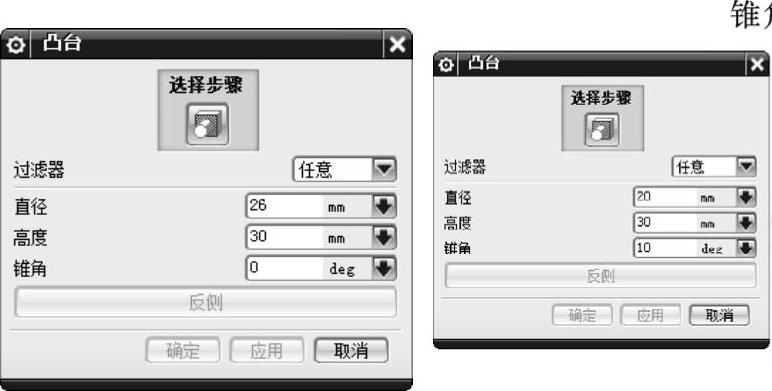

图6-8 “凸台”对话框

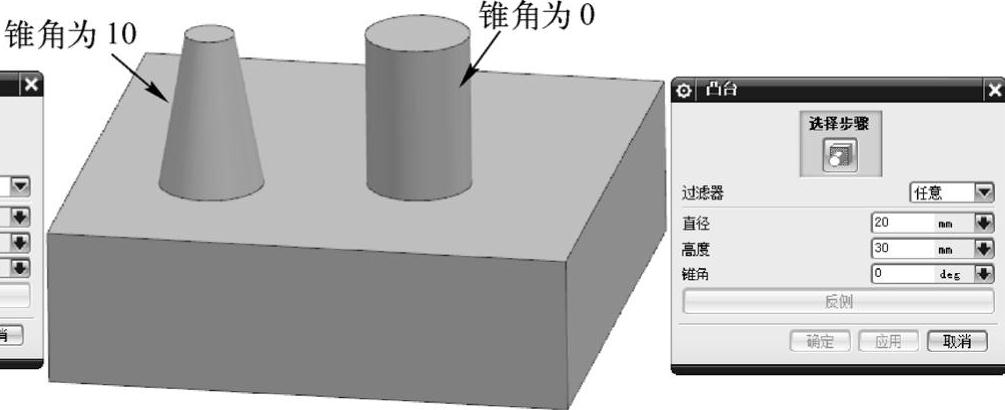

图6-9 “凸台”示意图

“凸台”对话框中各选项的功能如下。

（1）过滤器：通过限制可用的对象类型帮助用户选择需要的对象。下拉列表中有以下3个选项：任意、面和基准平面。

（2）直径：用于输入凸台直径的值。

（3）高度：用于输入凸台高度的值。

（4）锥角：用于输入凸台的柱面壁向内倾斜的角度。该值可正可负。零值产生没有锥度的垂直圆柱壁。

（5）反侧：如果选择了基准面作为放置平面，则此按钮可用。单击此按钮使当前方向矢量反向，同时重新生成凸台的预览。
