5.3.5 实例——时针
首先创建长方体，然后在长方体中创建圆柱体，再通过创建孔等操作，生成时针模型，如图5-33所示。
图5-33 时针1
参见光盘 光盘\视频教学\第5章\时针.avi
操作步骤
1.创建新文件
选择“菜单”→“文件”→“新建”命令或依次单击“主页”选项卡→“标准”组→“新建”图标
，弹出“新建”对话框。在“模板”选项组中选择“模型”，在“名称”文本框中输入“shizhen”，单击“确定”按钮，进入建模环境。
2.创建长方体
（1）选择“菜单”→“插入”→“设计特征”→“长方体”命令或依次单击“主页”选项卡→“特征”组→“更多”库→“块”图标
，弹出“块”对话框。
（2）在“类型”下拉列表框中选择“原点和边长”，如图5-34所示。
（3）在“长度（XC）”文本框、“宽度（YC）”文本框和“高度（ZC）”文本框中分别输入“9”“1”“0.2”。
（4）单击按钮
，弹出“点”对话框，从中将原点坐标设置为（0，0，0），然后单击“确定”按钮。返回“块”对话框后，单击“确定”按钮，生成如图5-35所示的长方体。
3.创建圆柱体
（1）选择“菜单”→“插入”→“设计特征”→“圆柱体”命令或依次单击“主页”选项卡→“特征”组→“更多”库→“圆柱”图标
，弹出“圆柱”对话框。
（2）在“类型”下拉列表框中选择“轴、直径和高度”，在“指定矢量”下拉列表框中选择
，如图5-36所示。

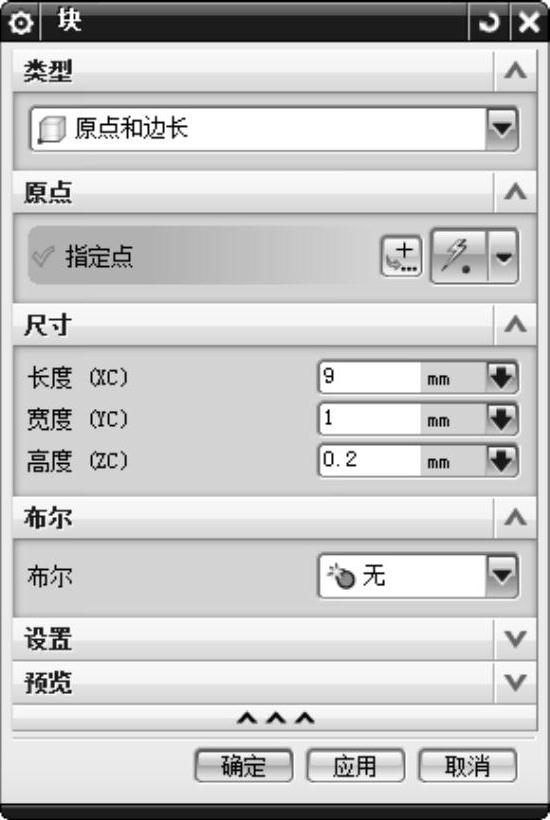

图5-34 “块”对话框

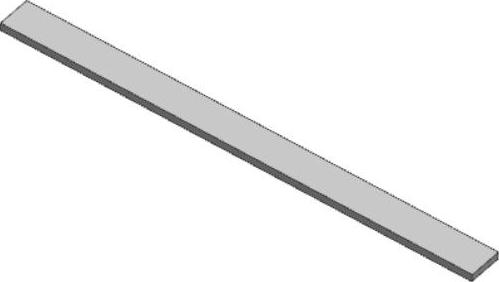

图5-35 长方体
图5-36 “圆柱”对话框
（3）单击
按钮，弹出“点”对话框，将原点坐标设置为（3，0.5，0），单击“确定”按钮。
(4)返回“圆柱”对话框后，在“直径”文本框和“高度”文本框中分别输入“2”“0.2”，在“布尔”下拉列表框中选择“求和”，系统将自动选择长方体，最后单击“确定”按钮，生成模型如图5-37所示。
4．创建孔
(1)选择“菜单”→“插入”→“设计特征”→“圆柱体”命令或依次单击“主页”选项卡→“特征”组→“更多”库→“圆柱”图标
，弹出“圆柱”对话框。
(2)在“类型”下拉列表框中选择“轴、直径和高度”，如图5-38所示。
(3)在“指定矢量”下拉列表框中选择
；在“指定点”下拉列表框中选择“圆心”按钮
，选取第3步创建的圆柱体的底边线。
(4)在“直径”文本框和“高度”文本框中分别输入“0.5”“0.2”，在“布尔”下拉列表框中选择“求差”，系统将自动选择K方体，最后单击“确定”按钮，生成孔如图5-39所示。

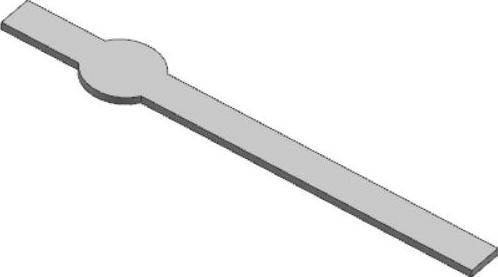

图5-37 创建圆柱体后的模型

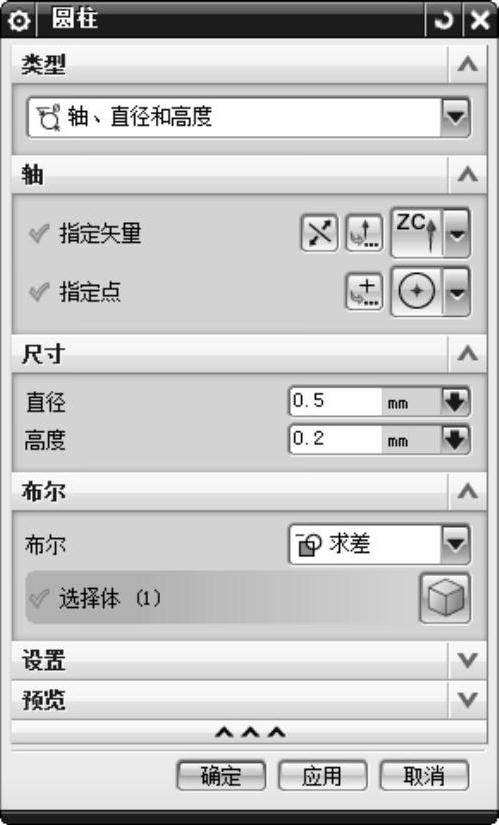

图5-38 “圆柱”对话框

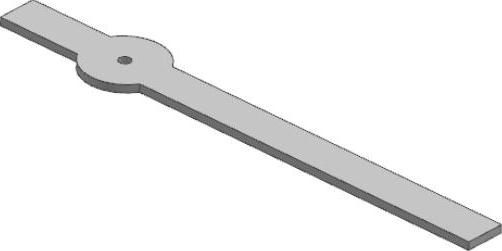

图5-39 创建孔后的模型
5.创建圆柱体
（1）选择“菜单”→“插入”→“设计特征”→“圆柱体”命令或依次单击“主页”选项卡→“特征”组→“更多”库→“圆柱”图标
，弹出“圆柱”对话框。
（2）在“类型”下拉列表框中选择“轴、直径和高度”，如图5-38所示。
（3）在“指定矢量”下拉列表框中选择
。单击按钮
，在弹出的“点”对话框中将原点坐标设置为（0，0.5，0），单击“确定”按钮。
（4）返回“圆柱”对话框后，在“直径”文本框和“高度”文本框中分别输入“1”“0.2”，在“布尔”下拉列表框中选择“求和”，系统将自动选择长方体，然后单击“应用”按钮。
（5）在（9，0.5，0）处创建相同参数的圆柱体，结果如图5-40所示。

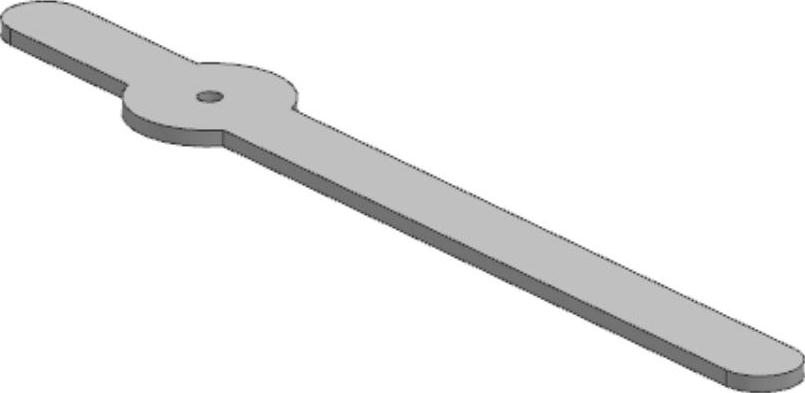

图5-40 再次创建圆柱体后的模型
