14.6.2  约束类型

14.6.2 约束类型

用户为约束对象选择了边界条件类型后，系统为用户提供了标准的约束类型，共有以下几类，如图14-17所示。

●用户自定义：根据用户自身要求设置所选对象的移动自由度和转动自由度，各自由度可以设置成为固定、自由或限定幅值的运动。

●强迫位移约束：用户可以为六个自由度分别设置一个运动幅值。

●固定约束：用户选择对象的六个自由度都被约束。

●固定平移约束：三个移动自由度被约束，而转动副都是自由的。

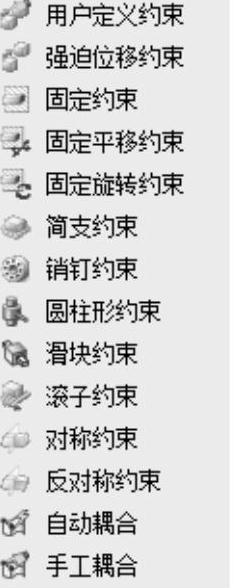

图14-17 约束类型

●固定旋转约束：三个转动自由度被约束，而移动副都是自由的。

●简支约束：在选择面的法向自由度被约束，其他自由度处于自由状态。

●销钉约束：在一个圆柱坐标系中，旋转自由度是自由的，其他自由度被约束。

●圆柱形约束：在一个圆柱坐标系中，用户根据需要设置径向长度、旋转角度和轴向高度三个值，各值可以分别设置为固定、自由和限定幅值的运动。

●滑块约束：在选择平面的一个方向上的自由度是自由的，其他各自由度被约束。

●滚子约束：对于滚子轴的移动和旋转方向是自由的，其他自由度被约束。

●对称约束/反对称约束：在关于轴或平面对称的实体中，用户可以提取实体模型的一半或四分之一部分进行分析，在实体模型的分割处施加对称约束或反对称约束。
