13.4.4  齿轮副

齿轮副用来模拟一对齿轮的啮合传动，在创建齿轮副之前，应先定义两个转动副。齿轮副可以通过为旋转副定义驱动或极限来设置驱动或运动极限范围。

（1）选择“菜单”→“插入”→“传动副”→“齿轮副”命令，或依次单击“主页”选项卡→“传动副”组→“齿轮”图标，弹出如图13-21所示的“齿轮副”对话框。

（2）依次选择两个转动副和接触点。

（3）系统由接触点自动给出比率值，用户也可以先设置比率值，然后由系统给出接触点位置。

（4）单击“确定”按钮，如图13-22所示为由一个带驱动旋转副和一个普通旋转副组成的齿轮副。

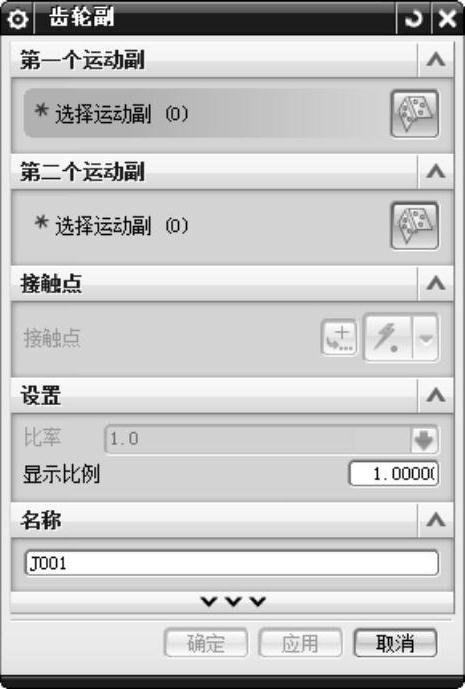

图13-21 “齿轮副”对话框

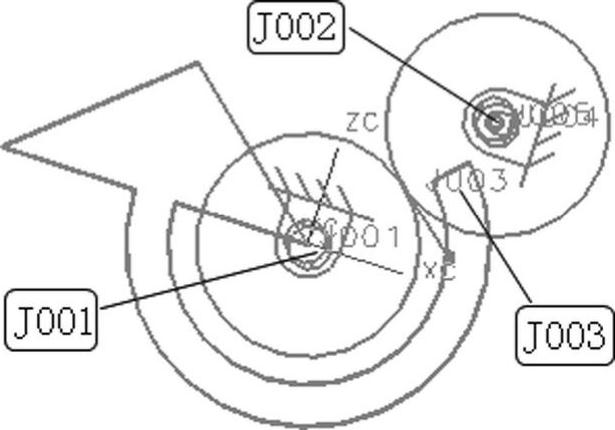

图13-22 齿轮副

“比率”为两个齿轮节圆半径比值。
