4.1.7 艺术样条
选择“菜单”→“插入”→“曲线”→“艺术样条”命令或依次单击“曲线”选项卡→“曲线”组→“艺术曲线”图标
，打开如图4-34所示的“艺术样条”对话框。
UG中生成的所有样条都是非均匀有理B样条。系统提供了2种生成B样条的方式。“艺术样条”对话框中各选项的含义如下。
1.类型
系统提供了“通过点”和“根据极点”两种方法来创建艺术样条曲线。
（1）根据极点：该选项中所给定的数据点称为曲线的极点或控制点。样条曲线靠近它的各个极点，但通常不通过任何极点（端点除外）。使用极点可以对曲线的总体形状和特征进行更好的控制。该选项还有助于避免曲线中多余的波动（曲率反向），如图4-35所示。

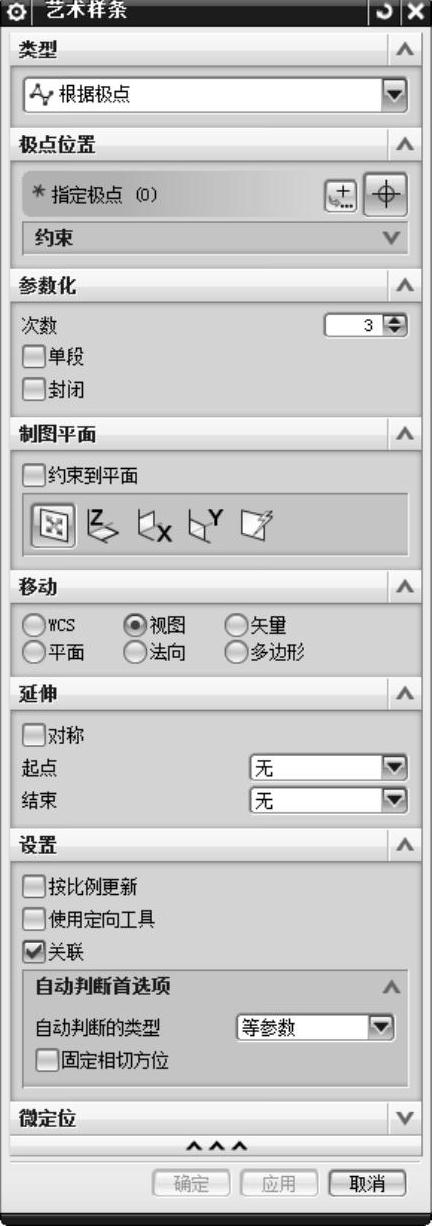

图4-34 “艺术样条”对话框
图4-35 “根据极点”类型

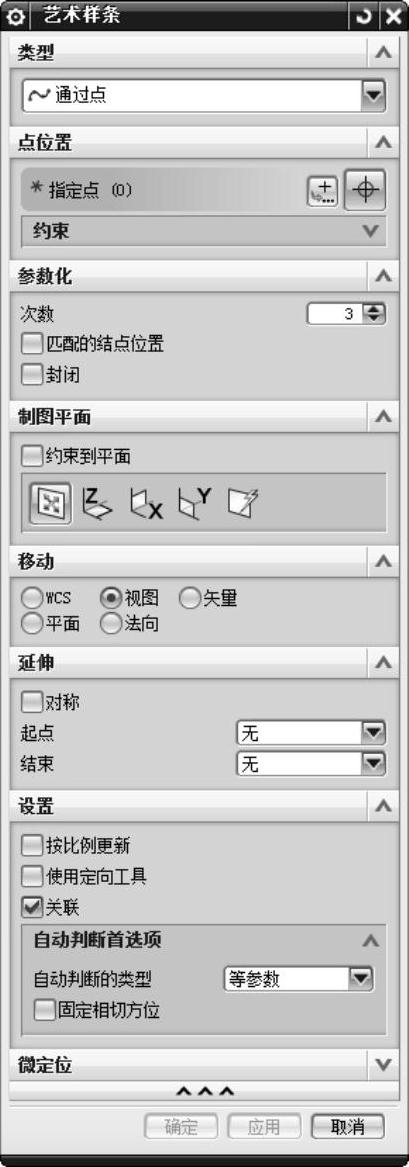

（2）通过点：用该选项生成的样条将通过一组数据点，如图4-34。
提示：
应尽可能使用较低阶次的曲线（3、4、5）。如果没有什么更好的理由要使用其他阶次，则应使用默认阶次3。单段曲线的阶次取决于其指定点的数量。
2.点/极点位置
在该栏中可以定义样条点或极点位置。
3.参数化
在该栏中可以调节曲线类型和次数以改变样条。
（1）匹配的结点位置单段：样条可以生成为“单段”，每段限制为25个点。“单段”样条为Bezier曲线。勾选“匹配的结点位置”复选框，在定义点所在的位置放置结点。
（2）封闭：通常，样条是非闭合的，它们开始于一点，而结束于另一点。若勾选“封闭”复选框，则可以生成开始和结束于同一点的封闭样条。该选项仅可用于多段样条。当生成封闭样条时，不必将第一个点指定为最后一个点，样条会自动封闭。
（3）次数：这是一个代表定义曲线的多项式次数的数学概念。次数通常比样条线段中的点数小1。因此，样条的点数不得少于次数。UG样条的次数必须介于1和24之间。但是建议用户在生成样条时使用三次曲线（次数为3）。
4.制图平面
通过该栏，可以选择和创建艺术样条所在平面，可以绘制指定平面的艺术样条。
5.移动
该栏用于在指定的方向上或沿指定的平面移动样条点和极点。
（1）WCS：在工作坐标系的指定X、Y或Z方向上或沿WCS的一个主平面移动点或极点。
（2）视图：相对于视图平面移动极点或点。
（3）矢量：用于定义所选极点或多段线的移动方向。
（4）平面：选择一个基准平面、基准CSYS或使用指定平面来定义一个平面，以在其中移动选定的极点或多段线。
（5）法向：沿曲线的法向移动点或极点。
6.延伸
（1）对称：勾选此复选框，在所选样条的指定开始和结束位置上展开对称延伸。
（2）起点/结束：这两个下拉列表中有以下3个选项。
●无：不创建延伸。
●按值：用于指定延伸的值。
●根据点：用于定义延伸的延展位置。
7.设置
（1）自动判断的类型：该下拉列表中有以下4个选项。
●等参数：将约束限制为曲面的U和V向。
●截面：允许约束同任何方向对齐。
●法向：根据曲线或曲面的正常法向自动判断约束。
●垂直于曲线或边：从点附着对象的父级自动判断G1、G2或G3约束。
（2）固定相切方位：勾选此复选框，与邻近点相对的约束点的移动就不会影响方位，并且方向保留为静态。
