9.3.1  X成形

9.3.1 X成形

选择“菜单”→“编辑”→“曲面”→“X成形”命令，或者依次单击“曲面”选项卡→“编辑曲面”组→“X成形”图标，打开如图9-94所示的“X成形”对话框，提示用户选取需要编辑的曲面。

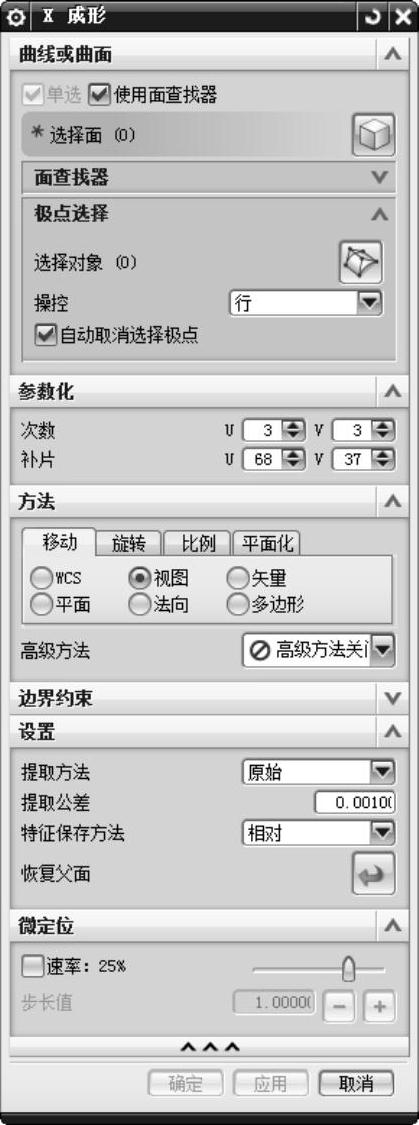

图9-94 “X成形”对话框

X成形可以移动片体的极点。这在曲面外观形状的交互设计中，如消费品或汽车车身，非常有用。当要修改曲面形状以改善其外观或使其符合一些标准时，就要移动极点。可以沿法向矢量拖动极点至曲面或与其相切的平面上。拖动时，保留在边处的曲率或切向。

“X成形”对话框中部分选项的功能如下。

（1）曲线或曲面：该卷展栏用于选择曲线或曲面。

●单选：若勾选该复选框，则用户可以选择要编辑的单个或多个曲面或曲线。

●极点选择：该选项组用于选择要操控的极点和多义线。其“操控”下拉列表框中有“任意”“极点”和“行”3个选项。

（2）参数化：改变U/V向的次数和补片数从而调节曲面。

（3）方法：用户可根据需要应用移动、旋转、比例和平面化编辑曲面。

●移动：在指定方向移动极点和多义线。

●旋转：将极点和多义线旋转到指定矢量。

●缩放：使用主轴和平面缩放选定极点。

●平面化：显示位于投影平面的操控器，可用于定义平面位置和方向。标准旋转和拖动手柄可用。

（4）边界约束：用户可以调节U最小值（或最大值）和V最小值（或最大值）来约束曲面的边界。

（5）设置：用户可以设置提取方法和提取公差值，单击“恢复父面”按钮，可以恢复曲面到编辑之前的状态。

（6）微定位：指定使用微调选项时动作的速率。

●速率：通过使用微小移动来移动极点，从而允许对曲线进行精细调整。

●步长值：设置一个值，以按该值移动、旋转或缩放选定的极点。
