10.绘制草图

10.绘制草图

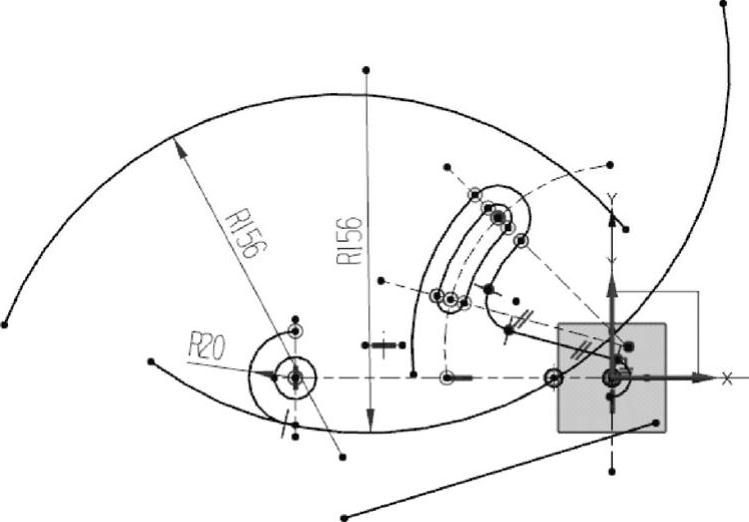

（1）绘制半径为156，扫描角度为120的两条圆弧，如图3-93所示。

图3-93 绘制圆弧

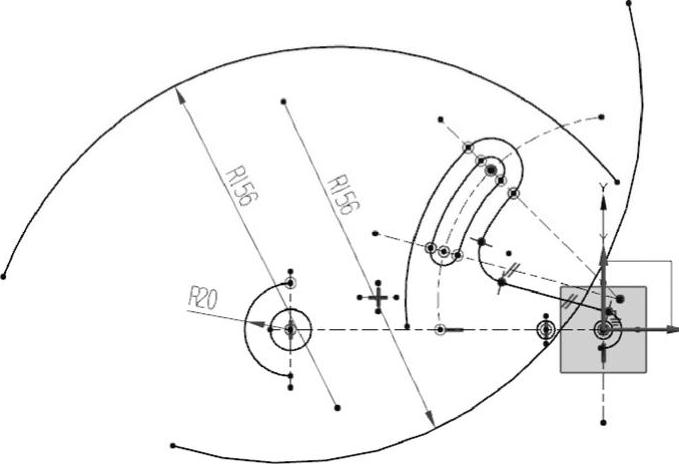

（2）创建图3-79所示圆弧2和半径为20圆弧的相切约束，如图3-94所示。

图3-94 创建相切约束

（3）绘制如图3-95所示的直线。

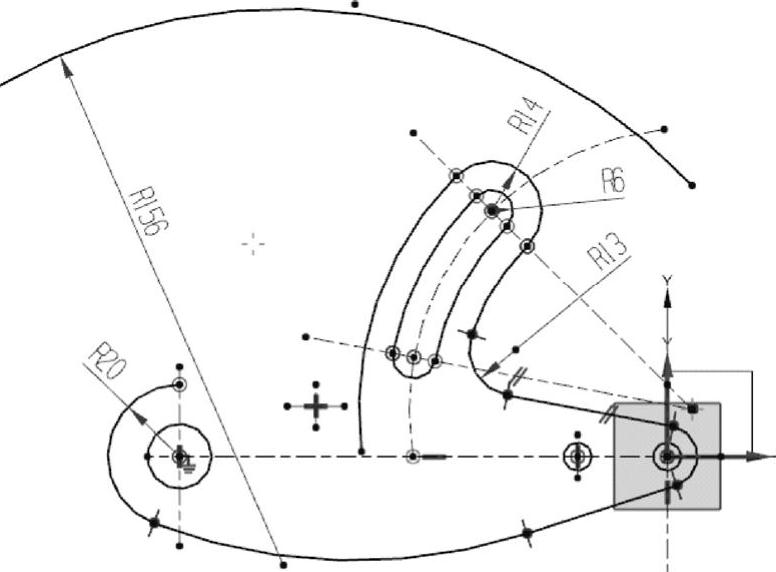

（4）分别创建直线和半径为8圆弧的相切约束以及直线和圆弧2的相切约束，并修剪草图，如图3-96所示。

图3-95 绘制直线

图3-96 创建相切约束

（5）绘制半径为20、扫掠角度为120的圆弧，如图3-97所示。

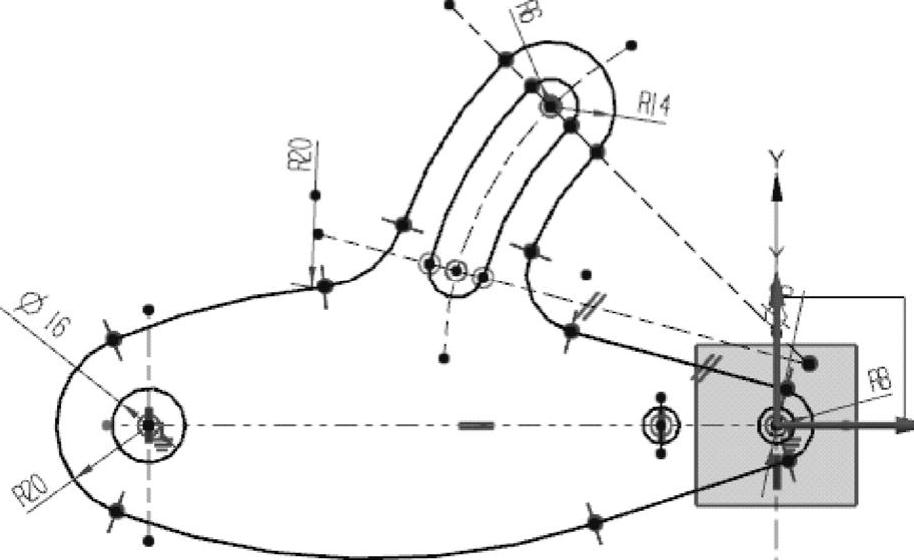

（6）分别创建半径为20的圆弧和半径为93的圆弧的相切约束、圆弧1和半径为20的圆弧的相切约束，以及圆弧1和圆弧3的相切约束，修剪后的草图如图3-98所示。

图3-97 绘制圆弧

图3-98 创建相切约束

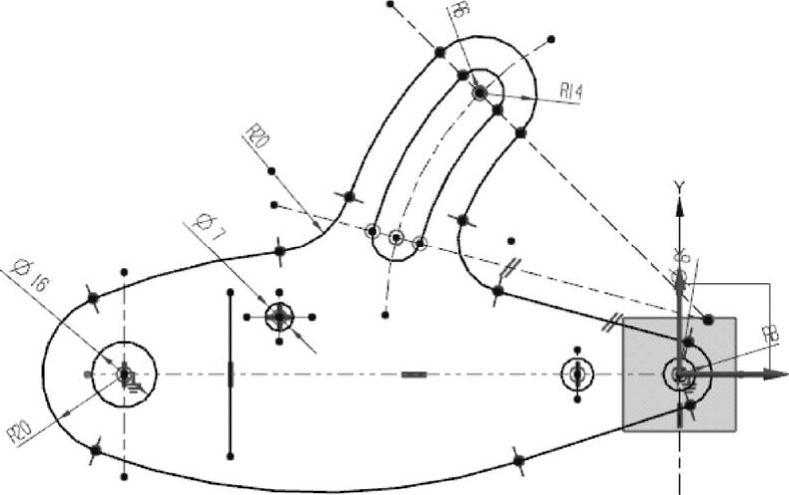

（7）绘制如图3-99所示的直径为7的圆。

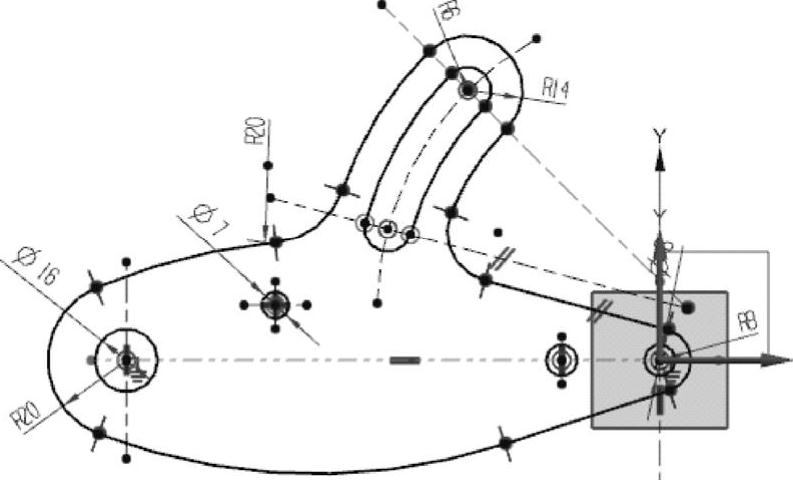

（8）在点（-110，20）处绘制直线，长度和角度分别为40和270，如图3-100所示。

图3-99 绘制圆

图3-100 绘制直线
