11.3.7  封闭拐角

11.3.7 封闭拐角

封闭拐角是指在钣金件基础面和与其相邻的两个具有相同参数的弯曲面，在基础面同侧所形成的拐角处，创建一定形状的拐角。

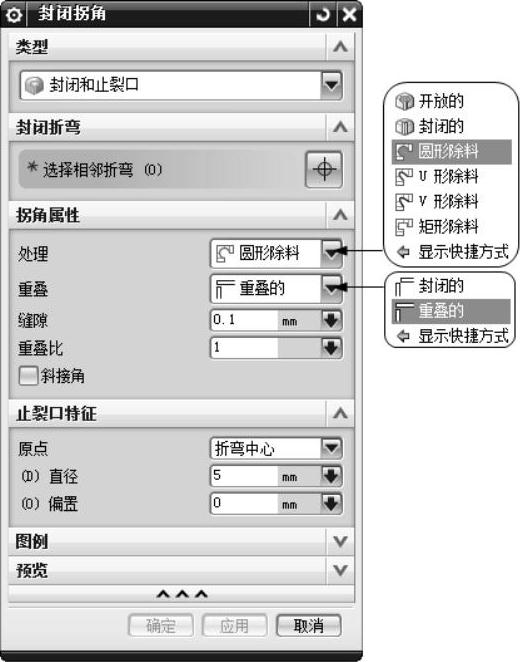

选择“菜单”→“插入”→“拐角”→“封闭拐角”命令，或者依次单击“主页”选项卡→“拐角”组→“封闭拐角”图标，打开如图11-79所示的“封闭拐角”对话框。

图11-79 “封闭拐角”对话框

“封闭拐角”对话框中部分选项的功能如下。

（1）处理：包括“开放的”“封闭的”“圆形除料”“U形除料”“V形除料”和“矩形除料”六种类型，示意图如图11-80所示。

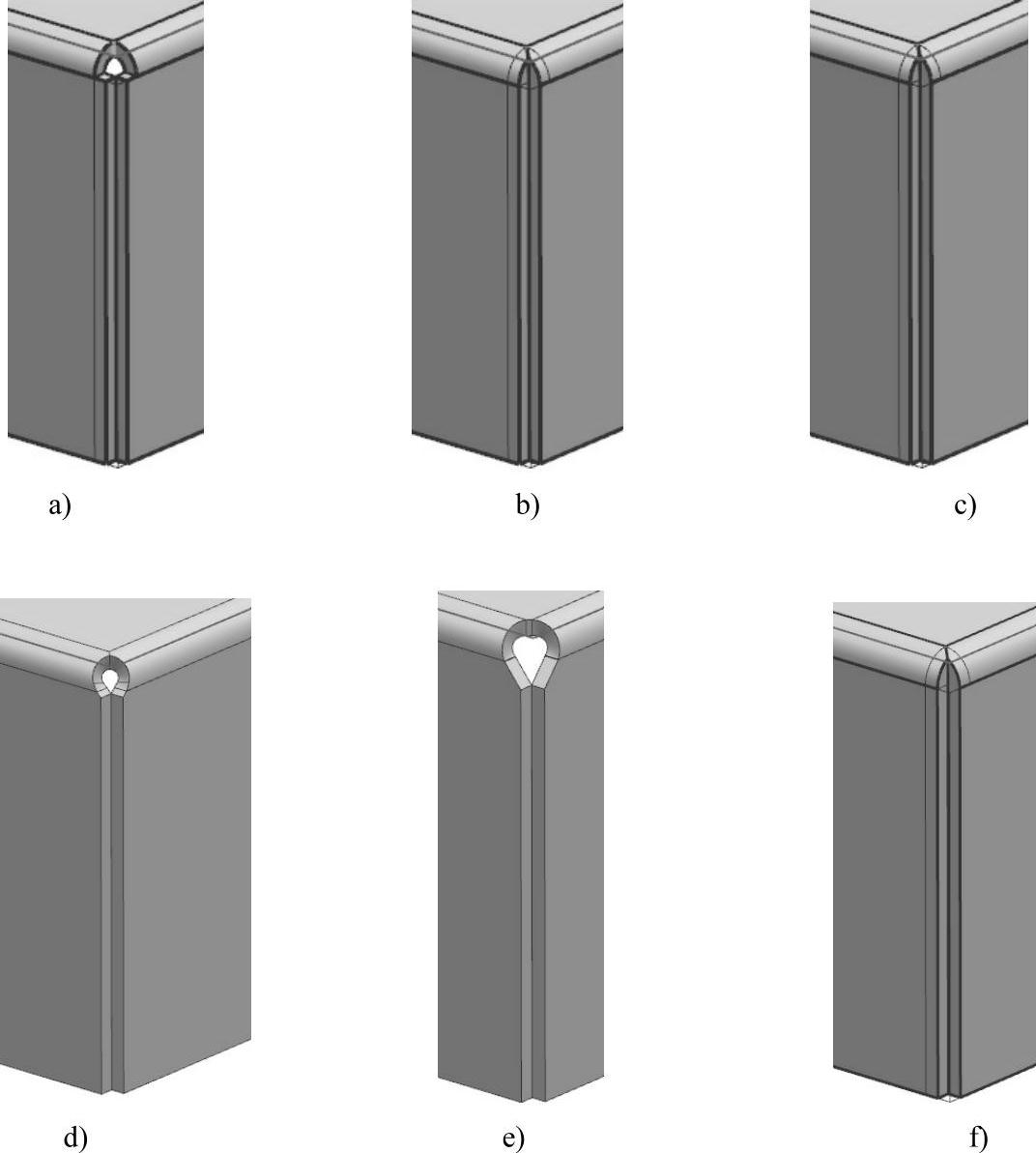

图11-80 封闭拐角类型示意图

a）开放的 b）封闭的 c）圆形除料 d）U形除料 e）V形除料 f）矩形除料

（2）重叠：有“封闭的”和“重叠的”两种方式，示意图如图11-81所示。

图11-81 重叠示意图

a）封闭的 b）重叠的

●封闭的：指对应弯边的内侧边重合。

●重叠的：指一条弯边叠加在另一条弯边的上面。

（3）缝隙：指两弯边封闭或者重叠时铰链之间的最小距离。
