5.1.3 基准轴

选择“菜单”→“插入”→“基准/点”→“基准轴”命令或依次单击“主页”→“特征”组→“基准/点”下拉菜单→“基准轴”图标978-7-111-48312-0-Chapter05-40.jpg，系统打开如图5-8所示的“基准轴”对话框。

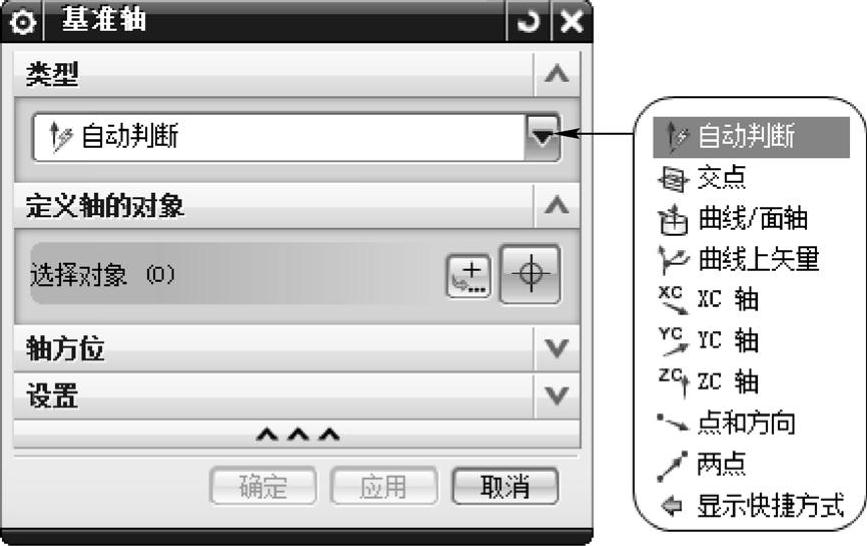

图5-8 “基准轴”对话框

下面介绍该对话框中主要参数的用法。

●978-7-111-48312-0-Chapter05-42.jpg自动判断：根据所选的对象确定要使用的最佳基准轴类型。

●978-7-111-48312-0-Chapter05-43.jpg交点：通过选择两相交对象的交点来创建基准轴。

●978-7-111-48312-0-Chapter05-44.jpg曲线/面轴：通过选择曲面和曲面上的轴创建基准轴。

●978-7-111-48312-0-Chapter05-45.jpg曲线上矢量：通过选择曲线和该曲线上的点创建基准轴。

●978-7-111-48312-0-Chapter05-46.jpgXC轴：在工作坐标系的XC轴上创建基准轴。

●978-7-111-48312-0-Chapter05-47.jpgYC轴：在工作坐标系的YC轴上创建基准轴。

●978-7-111-48312-0-Chapter05-48.jpgZC轴：在工作坐标系的ZC轴上创建基准轴。

●978-7-111-48312-0-Chapter05-49.jpg点和方向：通过选择一个点和方向矢量创建基准轴。

●978-7-111-48312-0-Chapter05-50.jpg两点：通过选择两个点来创建基准轴。
