12.创建圆柱体
（1）选择“菜单”→“插入”→“设计特征”→“圆柱体”命令或依次单击“主页”选项卡→“特征”组→“更多”库→“圆柱”图标
，打开如图5-75所示的“圆柱”对话框。

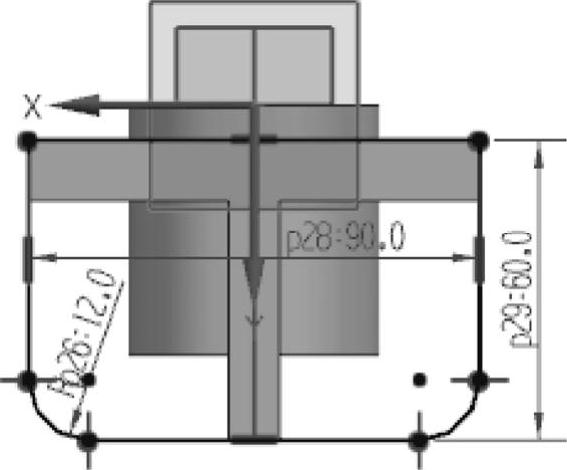

图5-73 绘制草图

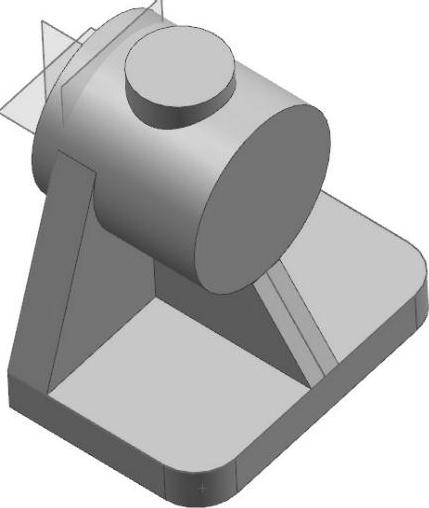

图5-74 创建拉伸体
（2）选择“轴、直径和高度”类型，在“指定矢量”下拉列表框中选择“-YC”轴。
（3）在“指定点”下拉列表中选择“圆弧中心”
，在“直径”和“高度”文本框中分别输入“14”和“30”。捕捉如图5-76所示的凸台的上表面圆心为圆柱体位置，在“布尔”下拉列表中选择“求差”，系统自动选择圆柱体，单击“确定”按钮，生成模型如图5-77所示。

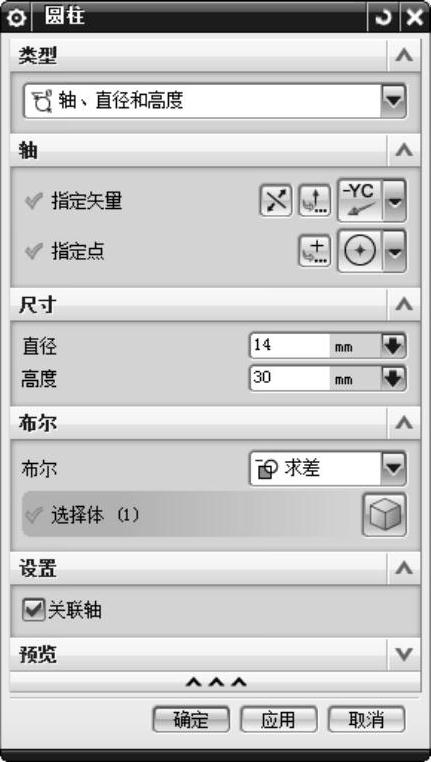

图5-75 “孔”对话框

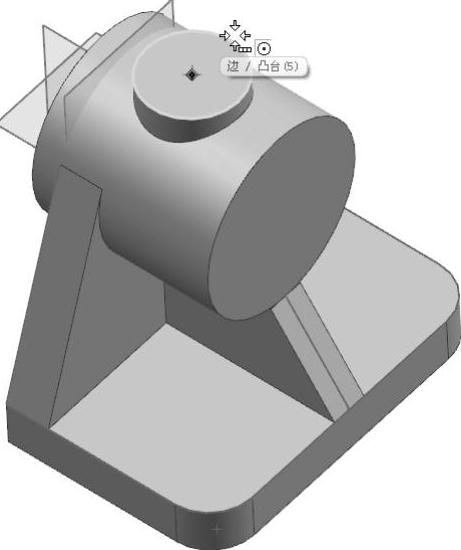

图5-76 捕捉圆心

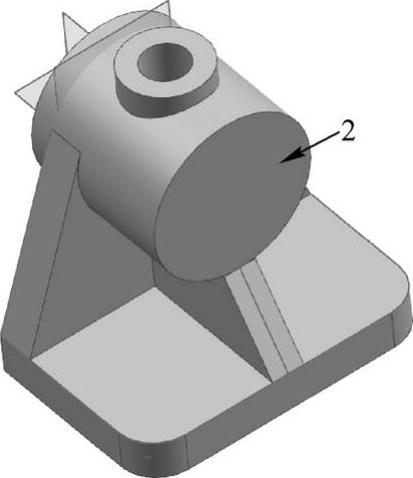

图5-77 创建孔
