12.5.1 对齐视图

一般而言，视图之间应该对齐，但UG在自动生成视图时是可以任意放置的，需要用户根据需要进行对齐操作。在UG制图中，用户可以拖动视图，系统会自动判断用户意图（包括中心对齐、边对齐多种方式），并显示可能的对齐方式，基本上可以满足用户对于视图放置的要求。

选择“菜单”→“编辑”→“视图”→“对齐”命令，打开如图12-33所示的“视图对齐”对话框。该对话框用于调整视图位置，使之排列整齐。

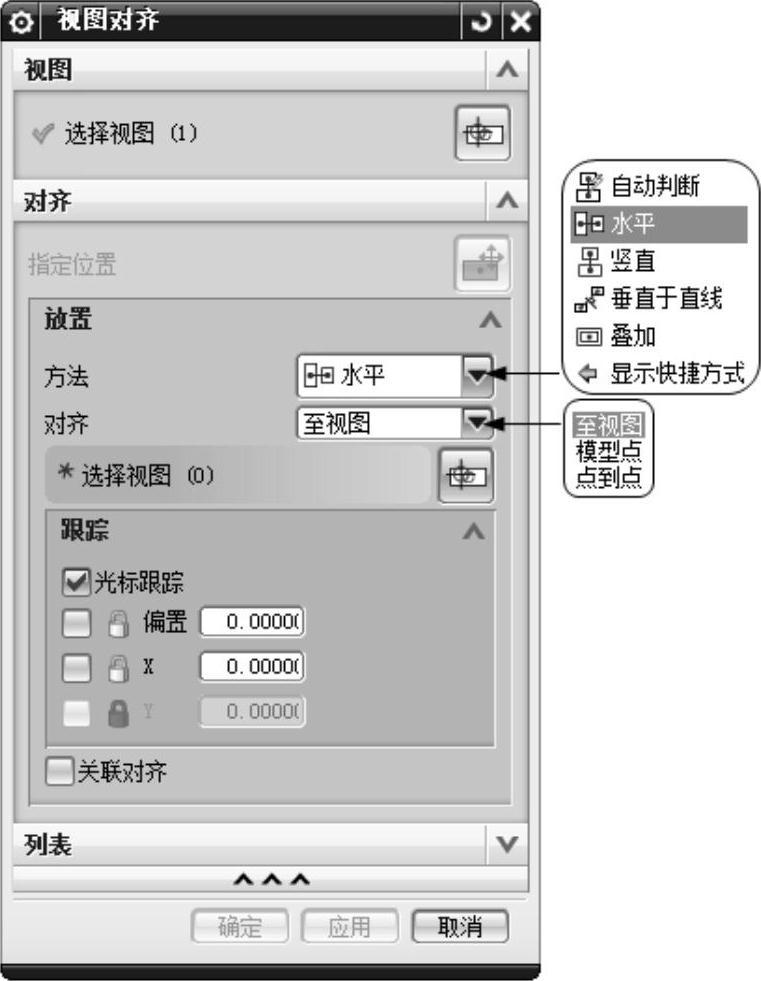

图12-33 “视图对齐”对话框

“视图对齐”对话框中部分选项的说明如下。

（1）选择视图：在该下拉列表框中列出了所有可以进行对齐操作的视图。

（2）方法：该下拉列表中有5个选项。

●叠加：即重合对齐，系统会将视图的基准点进行重合对齐。

●水平：系统会将视图的基准点进行水平对齐。

●竖直：系统会将视图的基准点进行竖直对齐。它与“水平对齐”都是较为常用的对齐方式。

●垂直于直线：系统会将视图的基准点垂直于某一直线。

●自动判断：系统会根据选择的基准点判断用户意图，并显示可能的对齐方式。

（3）对齐：该下拉列表中有3个选项。

●模型点：使用模型上的点对齐视图。

●至视图：使用视图中心点对齐视图。

●点到点：移动视图上的一个点到另一个指定点来对齐视图。
