13.5.7 弹性衬套

弹性衬套是用来定义两个连杆之间弹性关系的对象。有两种类型的弹性衬套供用户选择，圆柱形弹性连接和一般弹性连接。圆柱形弹性连接须对径向、纵向、锥形和扭转四种不同运动类型分别定义刚度和阻尼两个参数，常用于由对称和均质材料构成的弹性衬套。

常规弹性连接衬套须对六个不同的自由度（三个平动自由度和三个旋转自由度）分别定义刚度、阻尼和预装入3个参数。

“预装入”参数表示在系统进行运动仿真前，载入的作用力或作用力矩。

（1）选择“菜单”→“插入”→“连接器”→“衬套”命令，或依次单击“主页”选项卡→“连接器”组→“衬套”图标，弹出如图13-37所示的“衬套”对话框。

（2）在“类型”下拉列表框中选择“圆柱”选项。根据“选择步骤”在屏幕中依次选择第一连杆、第一原点、第一方位、第二连杆、第二原点、第二方位。

（3）完成以上设置后，单击“系数”标签，如图13-38所示，设置参数选项，用户可以直接输入参数值。

（4）单击“确定”按钮，创建如图13-39所示弹性衬套。系统默认的衬套名称为G001。

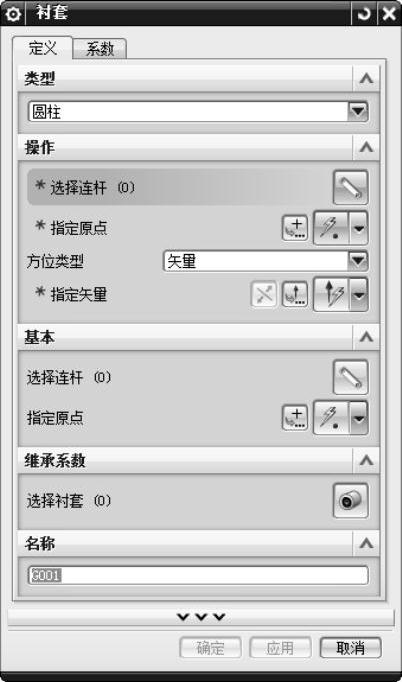

图13-37 “衬套”对话框

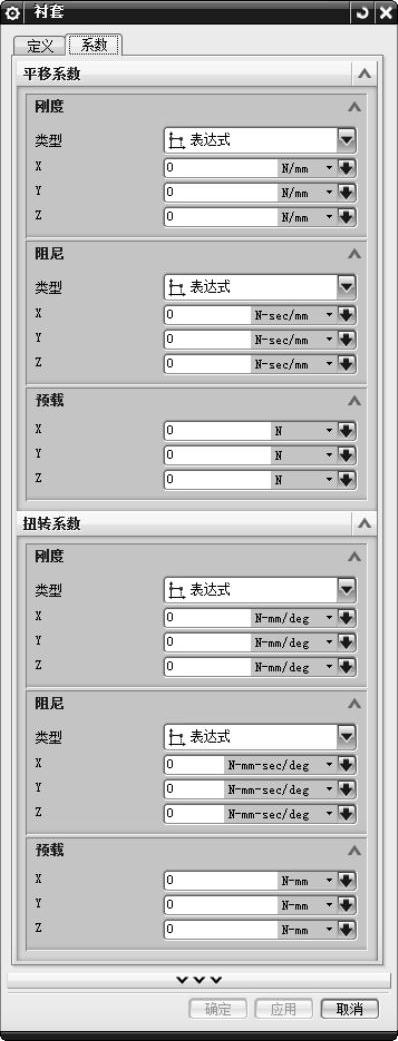

图13-38 “常规弹性衬套”对话框

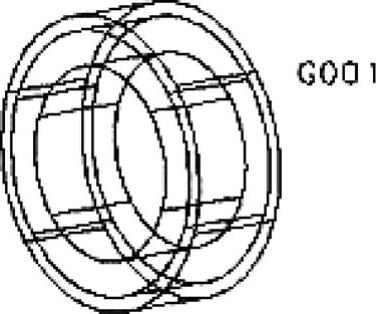

图13-39 弹性衬套
