11.3.2 筋

“筋”命令用于在钣金零件表面的引导线上添加加强筋。

选择“菜单”→“插入”→“冲孔”→“加强筋”命令，或者依次单击“主页”选项卡→“凸模”组→“筋”图标，打开如图11-71所示的“筋”对话框。

“筋”对话框中部分选项的功能如下。

横截面：包括圆形、U形和V形三种类型，示意图如图11-74所示。

（1）圆形：创建的“圆形筋”的示意图如图11-71所示。

●深度：是指圆的筋的底面和圆弧顶部之间的高度差值。

●半径：是指圆的筋的截面圆弧半径。

●凹模半径：是指圆的筋的侧面或端盖与底面倒角半径。

（2）U形：选择U形筋，系统显示如图11-72所示的参数。

●深度：是指U形筋的底面和顶面之间的高度差值。

●宽度：是指U形筋顶面的宽度。

●角度：是指U形筋的底面法向和侧面或者端盖之间的夹角。

●凹模半径：是指U形筋的顶面和侧面或者端盖倒角半径。

●凸模半径：是指U形筋的底面和侧面或者端盖倒角半径。

（3）V形：选择V形筋，系统显示如图11-73所示的参数。

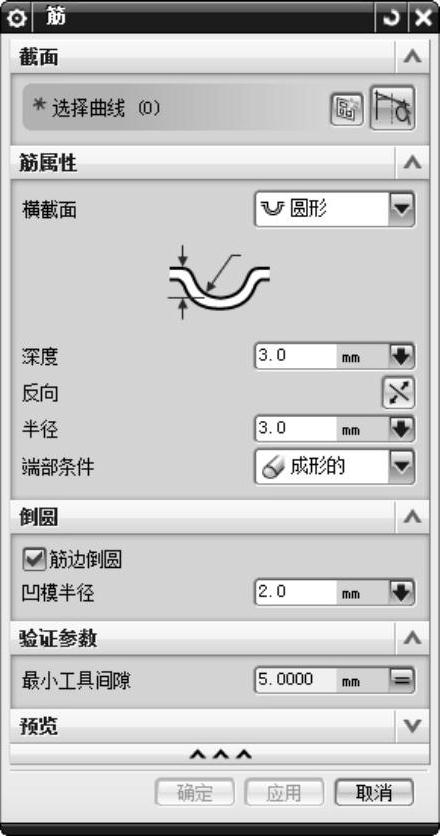

图11-71 “筋”对话框

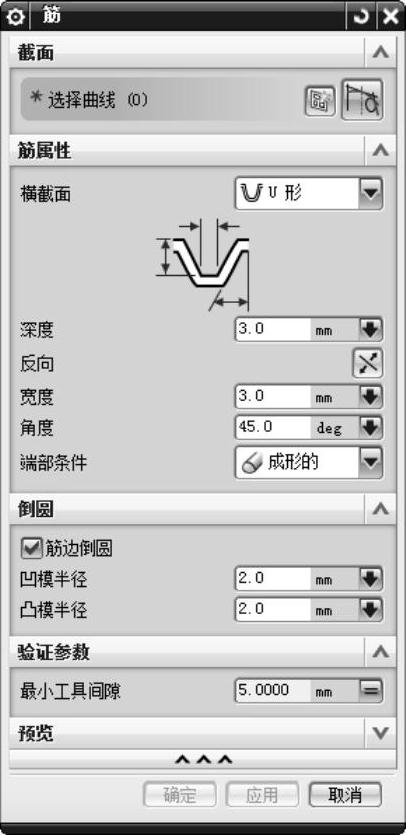

图11-72 U形筋参数

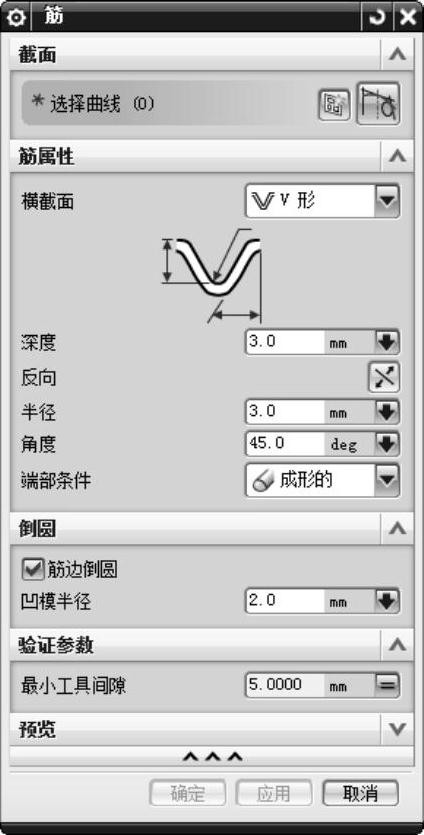

图11-73 V形筋参数

●深度：是指V形筋的底面和顶面之间的高度差值。

●角度：是指V形筋的底面法向和侧面或者端盖之间的夹角。

●半径：是指V形筋的两个侧面或者两个端盖之间的倒角半径。

●凹模半径：是指V形筋的底面和侧面或者端盖倒角半径。

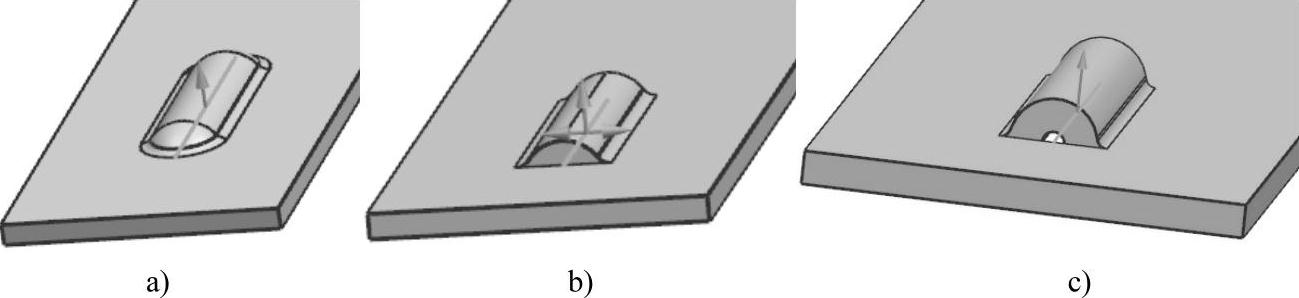

图11-74 “筋”示意图

a）圆形筋 b）U形筋 c）V形筋
