8.3.2 曲线分析
选择“菜单”→“分析”→“曲线”→“曲线分析”，或依次单击“分析”选项卡→“曲线形状”组→“曲线分析”图标
，打开如图8-17所示的“曲线分析”对话框。
1.投影
该卷展栏允许指定分析曲线在其上进行投影的平面。可以选择下面5个选项中的一个。
（1）无：指定不使用投射平面，表明在原先选中的曲线上进行曲率分析。

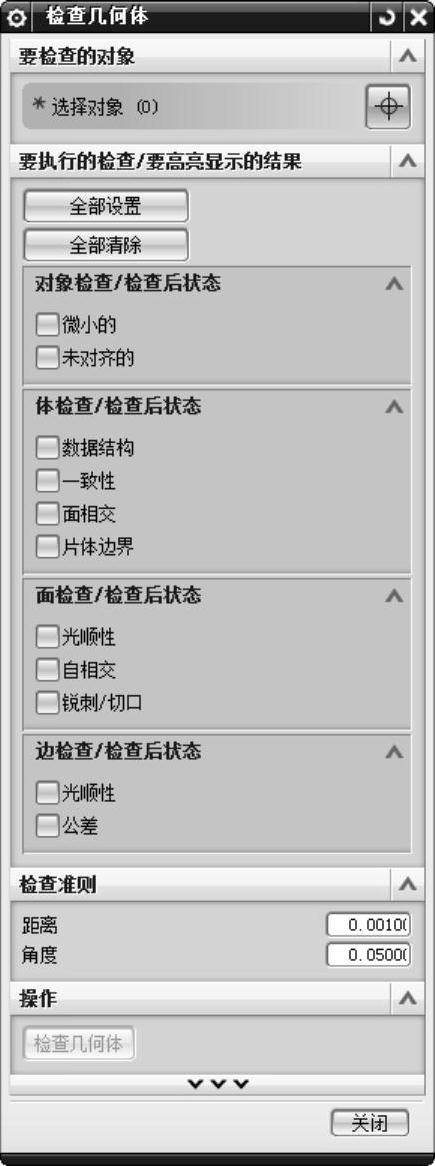

图8-16 “检查几何体”对话框

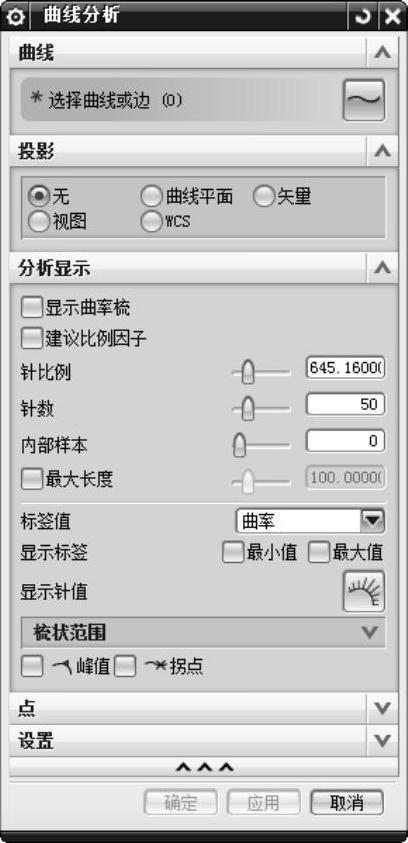

图8-17 “曲线分析”对话框
（2）曲线平面：若选择该单选按钮，则根据选中曲线的形状计算一个平面（称为“曲线的平面”）。例如，一个平面曲线的曲线平面是该曲线所在的平面。3D曲线的曲线平面是由前两个主长度构成的平面。这是默认设置。
（3）矢量：若选择该单选按钮，则“矢量”选项按钮可用，利用该按钮可定义曲线投影的具体方向。
（4）视图：若选择该单选按钮，则指定投射平面为当前的“工作视图”。
（5）WCS：若选择该单选按钮，则指定投影方向为XC/YC/ZC矢量。
2.分析显示
（1）显示曲率梳：若勾选此复选框，则显示已选中曲线、样条或边的曲率梳。
（2）建议比例因子：若勾选此复选框，则将比例因子自动设置为最合适的大小。
（3）针比例：该选项允许通过拖动比例滑尺控制梳状线的长度或比例。“针比例”的数值表示梳状线上齿的长度（该值与曲率值的乘积为梳状线的长度）。
（4）针数：该选项允许控制梳状线中显示的总齿数。齿数对应于需要在曲线上采样的检查点的数量（在U起点和U最大值指定的范围内）。此数字不能小于2，默认值为50。
（5）最大长度：若勾选该复选框，则用户可以指定梳状线元素的最大允许长度。如果为梳状线绘制的线比此处指定的临界值大，则将其修剪至最大允许长度，并在线的末端绘制星号（*）表明这些线已被修剪。
3.点
（1）创建峰值点：该选项用于显示选中曲线、样条或边的峰值点，即局部曲率半径（或曲率的绝对值）达到局部最大值的地方。
（2）创建拐点：该选项用于显示选中曲线、样条或边上的拐点，即曲率矢量从曲线一侧翻转到另一侧的地方，从而清楚地表示出曲率符号发生改变的任何点。
