10.创建简单孔

（1）选择“菜单”→“插入”→“设计特征”→“孔”命令，或依次单击“主页”选项卡→“特征”组→“孔”图标，弹出如图6-130所示的“孔”对话框。

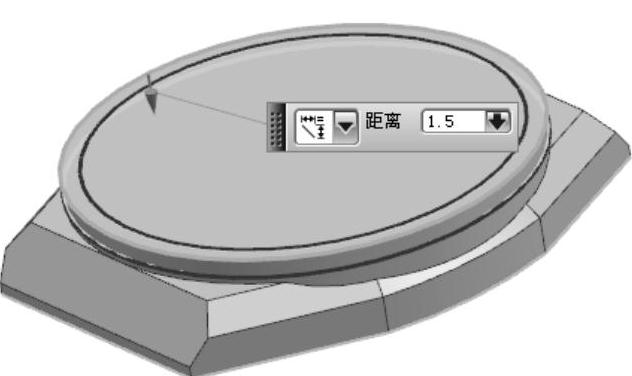

图6-128 选择要倒斜角的边

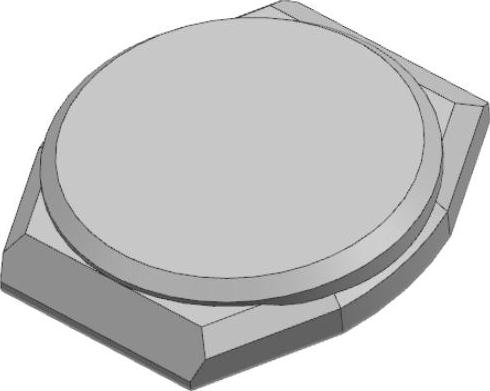

图6-129 创建倒斜角

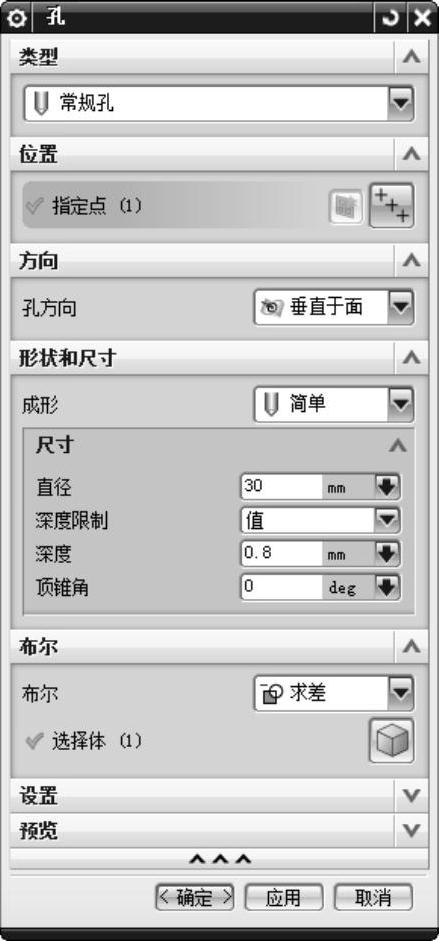

图6-130 “孔”对话框

(2)在“类型”下拉列表框中选择“常规孔”选项，在“形状和尺寸”选项组的“成形”下拉列表框中选择“简单”。

(3)单击“点”按钮，拾取圆柱体的上边线，捕捉圆心为孔位置，如图6-131所示。

(4)在“孔”对话框中，设置孔的“直径”“深度”和“顶锥角”分别为“30”“0.8”和“0”，单击“应用”按钮，完成简单孔1的创建。

(5)以同样方法，在简单孔1的底端面创建“直径”“深度”和“顶锥角”分别为“29”“2.2”和“0”的简单孔2，如图6-132所示。
