创建百叶窗特征

20.创建百叶窗特征

（1）选择“菜单”→“插入”→“冲孔”→“百叶窗”，或者依次单击“主页”选项卡→“凸模”组→“百叶窗”图标，打开如图11-128所示的“百叶窗”对话框。

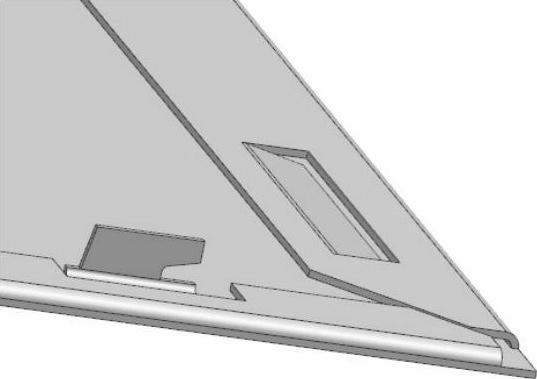

图11-126 创建法向除料特征3

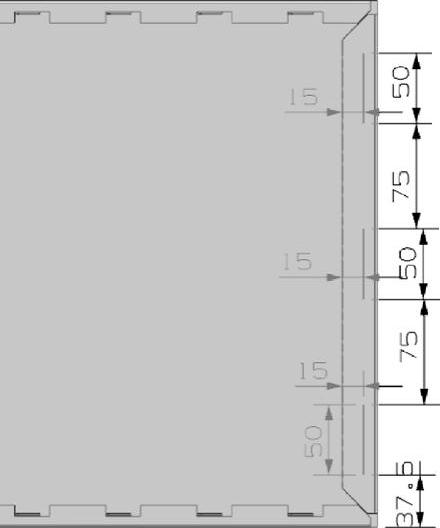

图11-127 绘制草图

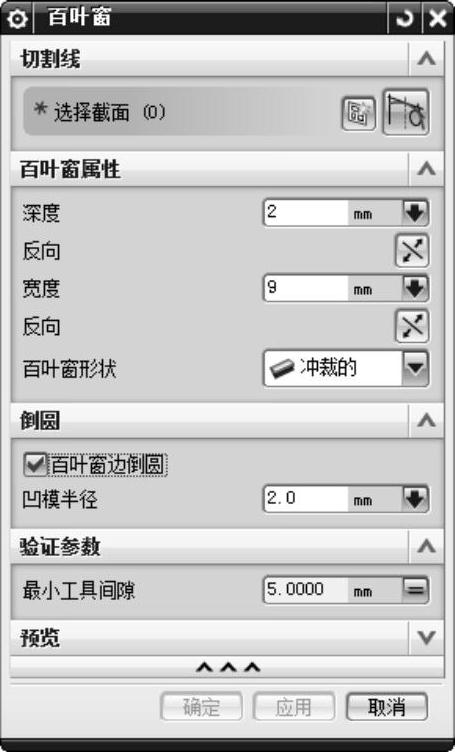

图11-128 “百叶窗”对话框

（2）在视图区选择切割线。

（3）在“深度”和“宽度”文本框中分别输入“2”和“9”。设置“百叶窗形状”为“冲裁的”，勾选“百叶窗边倒圆”复选框，在“凹模半径”文本框中输入“2”。

（4）单击“应用”按钮，创建百叶窗特征，如图11-129所示。

（5）同理，创建分割线为其他直线的百叶窗，创建百叶窗后的钣金件如图11-130所示。

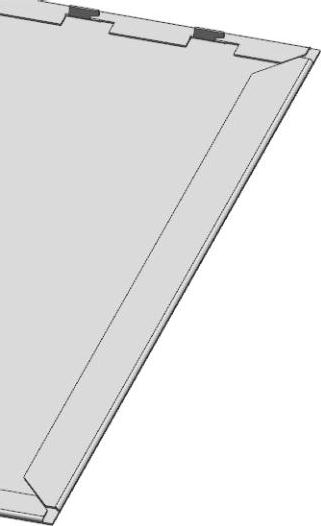

图11-129 创建百叶窗特征

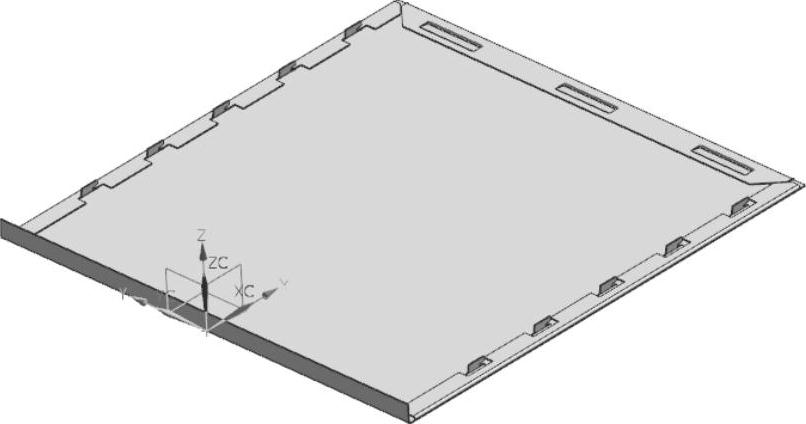

图11-130 创建百叶窗后的钣金件
