1.在平面上

1.在平面上

（1）现有平面：在视图区选择一个平面作为草图工作平面，同时系统在所选表面上创建坐标系，如图3-2所示。

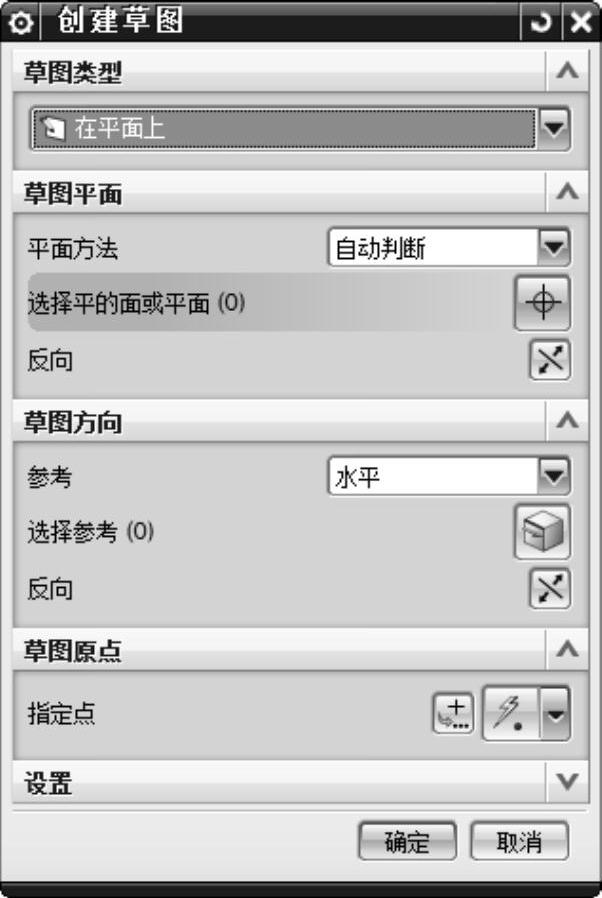

图3-1 “创建草图”对话框

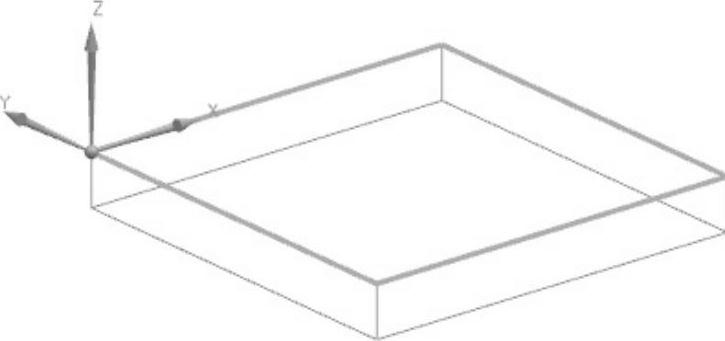

图3-2 选择草图平面

（2）创建平面：在“平面方法”下拉列表框中选择“创建平面”选项，对话框如图3-3所示。单击图标，打开“平面”对话框，如图3-4所示。用户可选择以自动判断、点和方向、距离、成一角度和固定基准等方式创建草图工作平面。

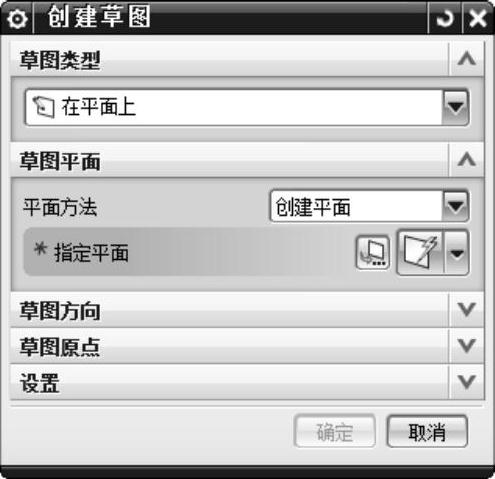

图3-3 “创建平面”选项

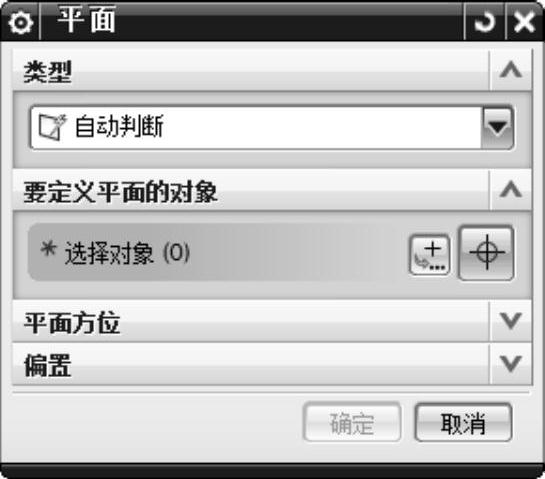

图3-4 “平面”对话框

（3）创建基准坐标系：在“平面方法”下拉列表框中选择“创建基准坐标系”选项，此时对话框如图3-5所示。单击图标，打开如图36所示的“基准CSYS”对话框。用户可选择以自动判断、三平面等方式创建草图工作平面。

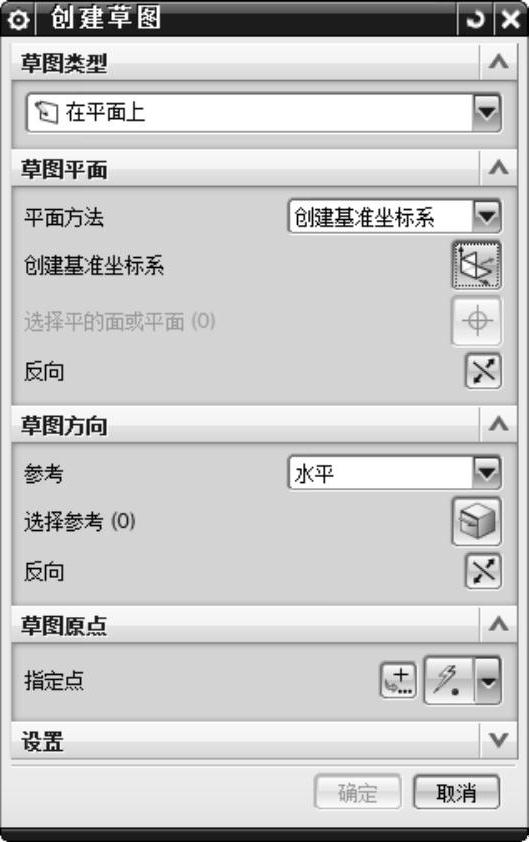

图3-5 “创建基准坐标系”选项

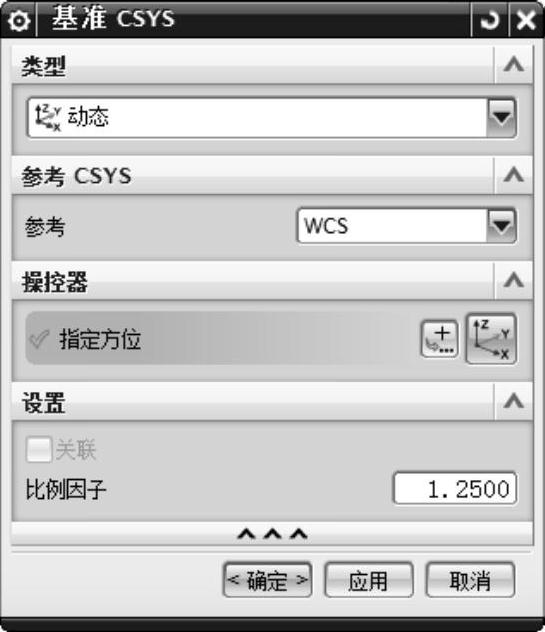

图3-6 “基准CSYS”对话框
