3.2.10  实例——轴承草图

3.2.10 实例——轴承草图

本实例创建如图3-22所示的轴承草图。


图3-22 轴承草图

参见光盘 光盘\视频教学\第3\轴承草图.avi

操作步骤

1.新建文件

依次单击“主页”选项卡→“新建”图标978-7-111-48312-0-Chapter03-46.jpg,打开“新建”对话框。在“模板”列表框中选择“模型”,输入“ZhouCheng”,单击“确定”按钮,进入UG建模环境。

2.创建点

(1)选择“菜单”→“插入”→“在任务环境中绘制草图”命令,或者依次单击“曲线”选项卡→“在任务环境中绘制草图”图标978-7-111-48312-0-Chapter03-47.jpg,进入草图绘制界面并打开“创建草图”对话框。

(2)选择XC-YC平面作为工作平面。

(3)选择“菜单”→“插入”→“基准/点”→“点”命令,或者依次单击“主页”选项卡→“曲线”组→“点”图标978-7-111-48312-0-Chapter03-48.jpg,打开“草图点”对话框,如图3-23所示。

(4)在“草图点”对话框中单击“点对话框”按钮978-7-111-48312-0-Chapter03-49.jpg,打开“点”对话框,如图3-24所示。

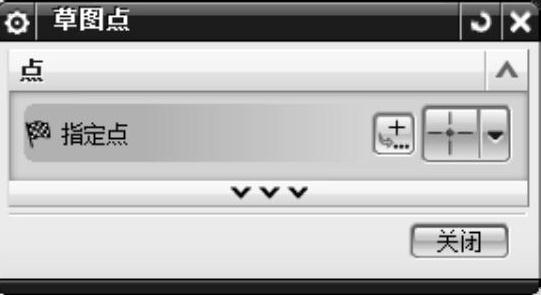

图3-23 “草图点”对话框

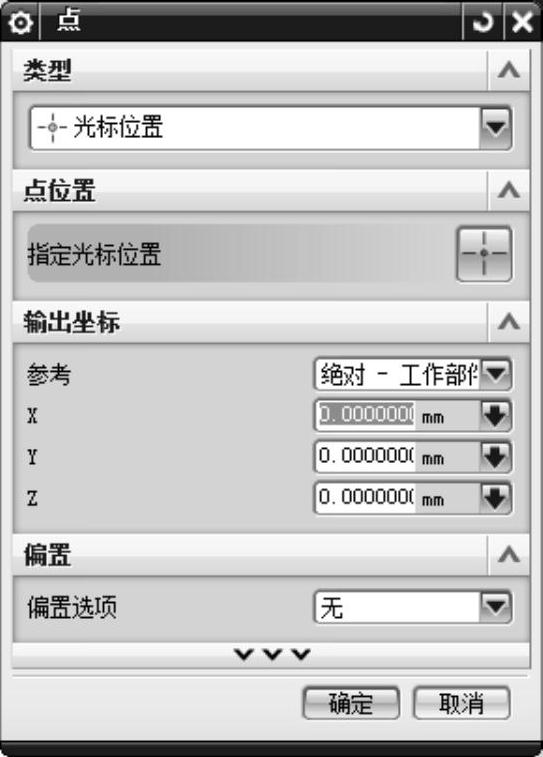

图3-24 “点”对话框

(5)在“点”对话框中输入要创建的点的坐标。此处共创建7个点,其坐标分别为:点1(0,50,0),点2(18,50,0),点3(0,42.05,0),点4(1.75,33.125,0),点5(22.75,38.75,0),点6(1.75,27.5,0),点7(22.75,27.5,0),如图3-25所示。

3.创建直线

(1)选择“菜单”→“插入”→“曲线”→“直线”命令,或者依次单击“主页”选项卡→“曲线”组→“直线”图标978-7-111-48312-0-Chapter03-52.jpg,打开“直线”对话框。

(2)分别连接点1和点2,点1和点3,点4和点6,点6和点7,点7和点5。结果如图3-26所示。

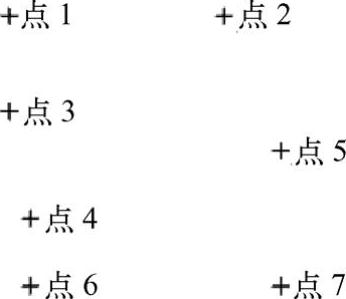

图3-25 创建的7个点

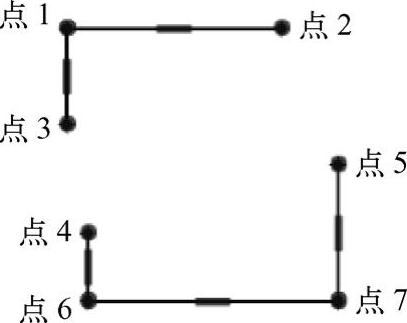

图3-26 连接而成的直线

(3)选择点3作为直线的起点,创建与XC轴成15°角的直线,直线的长度只要超过连接点1和点2生成的直线即可。结果如图3-27所示。

4.创建派生线

(1)选择“菜单”→“插入”→“来自曲线集的曲线”→“派生直线”命令,选择刚创建的直线为参考直线,并设偏置值为-5.625,生成派生直线,如图3-28所示。

(2)创建一条派生直线,偏置值也是-5.625,如图3-29所示。

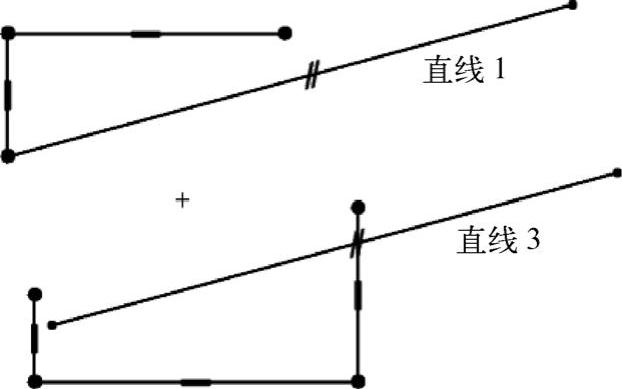

图3-27 创建的直线

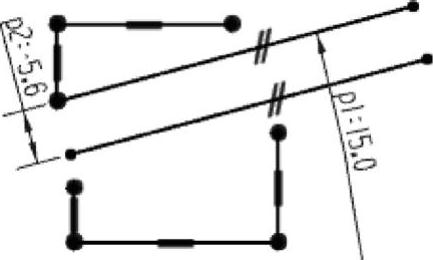

图3-28 创建派生直线1

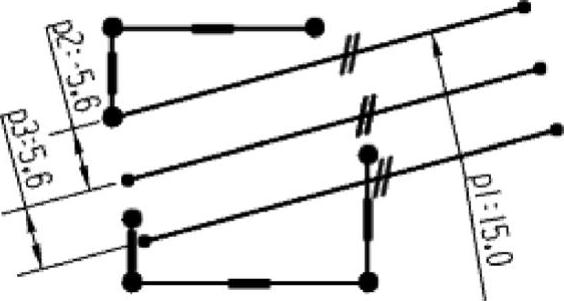

图3-29 创建派生直线2

5.创建直线

(1)选择“菜单”→“插入”→“曲线”→“直线”命令,或者依次单击“主页”选项卡→“曲线”组→“直线”图标978-7-111-48312-0-Chapter03-58.jpg,打开“直线”对话框。

(2)创建一条直线,该直线平行于YC轴,并且距离YC轴的距离为11.375,长度为能穿过新建的第一条派生直线即可,如图3-30所示。

6.创建点

(1)选择“菜单”→“插入”→“基准/点”→“点”命令,或者依次单击“主页”选项卡→“曲线”组→“点”图标978-7-111-48312-0-Chapter03-59.jpg,打开“草图点”对话框。

(2)在对话框中选择978-7-111-48312-0-Chapter03-60.jpg,然后选择直线2和直线4,求出它们的交点。

7.修剪直线

(1)选择“菜单”→“编辑”→“曲线”→“快速修剪”命令,或者依次单击“主页”选项卡→“曲线”组→“快速修剪”图标978-7-111-48312-0-Chapter03-61.jpg,打开“快速修剪”对话框。

(2)将图3-29所示的直线2和直线4修剪掉,如图3-31所示,图中的点为直线2和直线4的交点。

8.创建直线

(1)选择“菜单”→“插入”→“曲线”→“直线”命令,或者依次单击“主页”选项卡→“曲线”组→“直线”图标978-7-111-48312-0-Chapter03-62.jpg,打开“直线”对话框。

(2)选择直线2和直线4的交点为起点,移动鼠标,当系统出现如图3-32a中所示的情形时,表示该直线与图3-31中的直线3平行,设置该直线的长度为7并按<Enter>键。

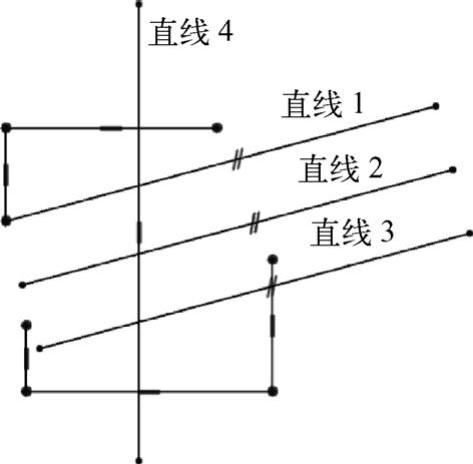

图3-30 创建平行于YC轴的直线


图3-31 创建直线2和直线4的交点

(3)在另一个方向上也创建一条直线平行于图3-32中的直线3,长度为7,如图3-32b所示。

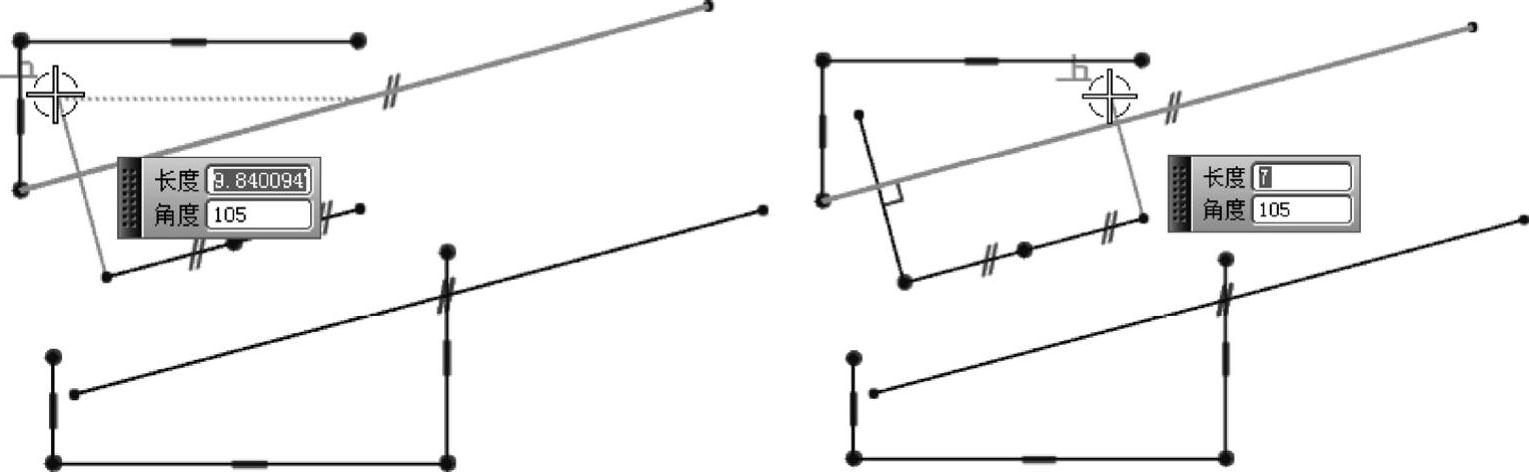

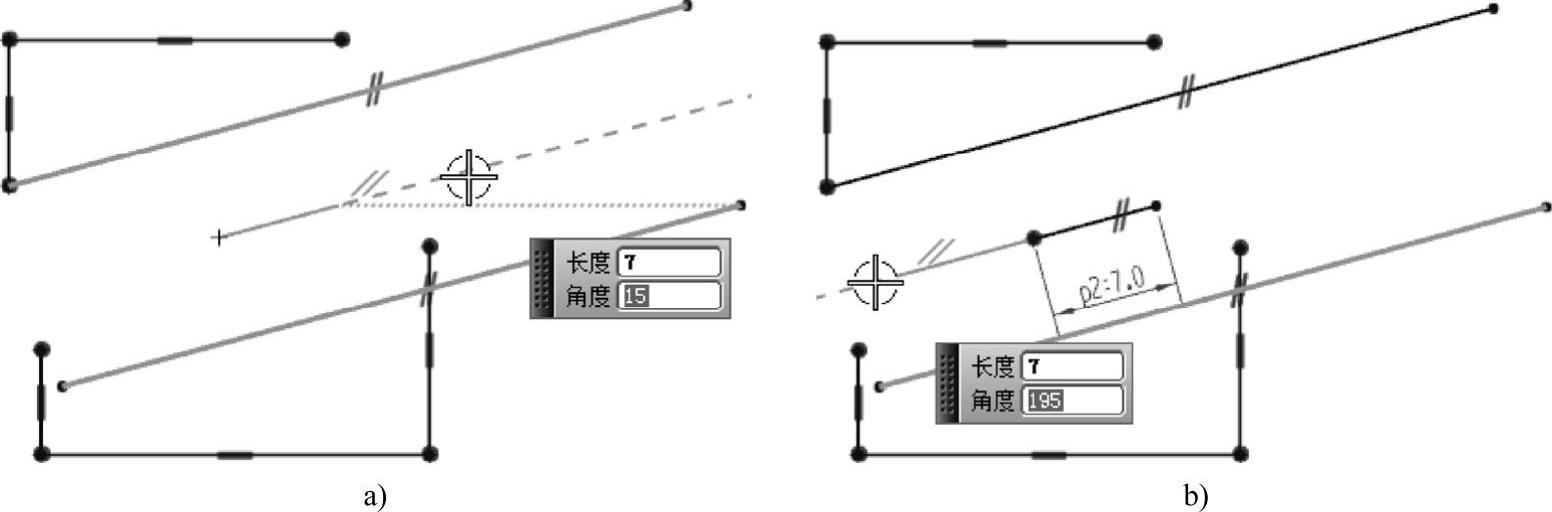

图3-32 创建直线

(4)以刚创建的直线的端点为起点,创建两条直线与图3-30中的直线1垂直,长度为能穿过直线1即可,如图3-33所示。


图3-33 创建直线

9.延伸直线

(1)选择“菜单”→“编辑”→“曲线”→“快速延伸”命令,或者依次单击“主页”选项卡→“曲线”组→“快速延伸”图标978-7-111-48312-0-Chapter03-67.jpg,打开如图3-34所示的“快速延伸”对话框。

(2)将上步创建的两条直线延伸至直线3,如图3-35所示。

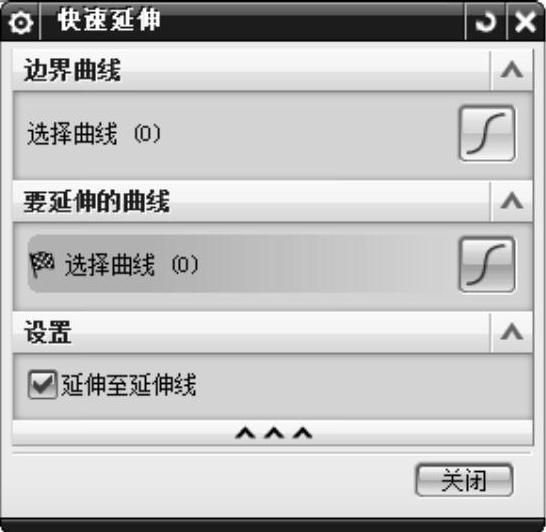

图3-34 “快速延伸”对话框


图3-35 延伸直线

10.创建直线

(1)选择“菜单”→“插入”→“曲线”→“直线”命令,或者依次单击“主页”选项卡→“曲线”组→“直线”图标978-7-111-48312-0-Chapter03-70.jpg,打开“直线”对话框。

(2)以图3-35中的点4为起点,并且与XC轴平行,长度为能穿过直线3即可,如图3-36a所示。

(3)以图3-35中所示的点5为起点,再创建一条直线使其与XC轴平行,长度也是能穿过刚刚快速延伸得到的直线即可,如图3-36b所示。

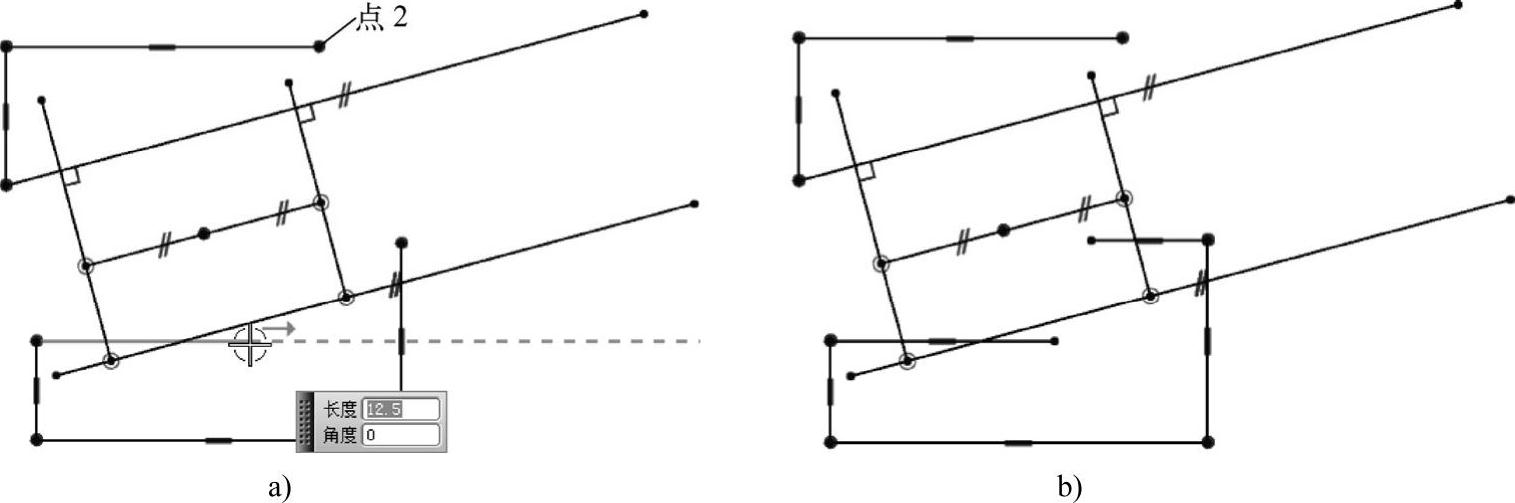

图3-36 创建直线

11.修剪直线

(1)选择“菜单”→“编辑”→“曲线”→“快速修剪”命令,或者依次单击“主页”选项卡→“曲线”组→“快速修剪”图标978-7-111-48312-0-Chapter03-72.jpg,打开“快速修剪”对话框。

(2)对草图进行修剪,结果如图3-37所示。

12.创建直线

(1)选择“菜单”→“插入”→“曲线”→“直线”命令,或者依次单击“主页”选项卡→“曲线”组→“直线”图标978-7-111-48312-0-Chapter03-73.jpg,打开“直线”对话框。

(2)以图3-36a中的点2为起点,创建直线使其与XC轴垂直,长度为能穿过直线1即可,如图3-38所示。

13.修剪草图

选择“菜单”→“编辑”→“曲线”→“快速修剪”命令,或者依次单击“主页”选项卡→“曲线”组→“快速修剪”图标978-7-111-48312-0-Chapter03-74.jpg,对草图进行修剪,结果如图3-39所示。

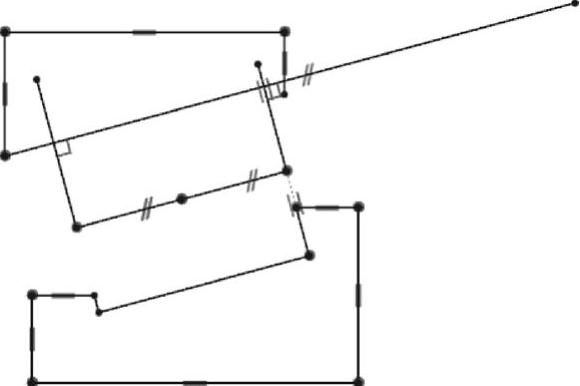

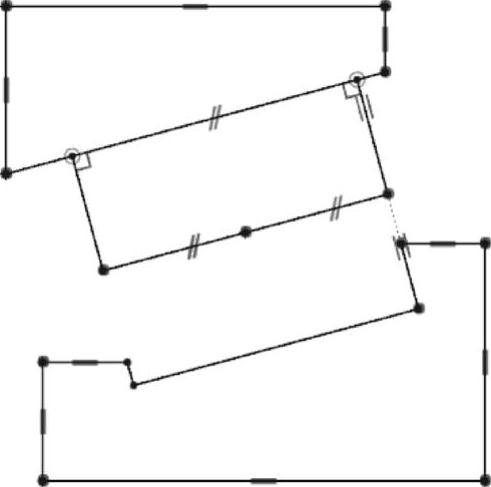

图3-37 修剪直线后的草图

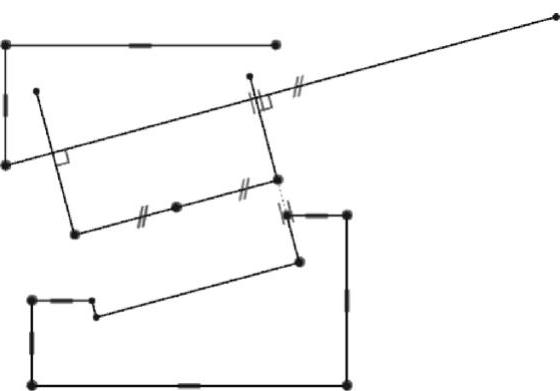

图3-38 创建直线

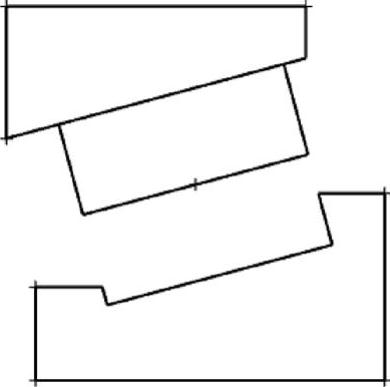

图3-39 修剪后的草图
