5.4.4  管道

5.4.4 管道

选择“菜单”→“插入”→“扫掠”→“管道”命令或依次单击“主页”选项卡→“特征”组→“更多”库→“扫掠”库→“管道”图标，打开如图5-53所示的“管道”对话框，通过沿着由一个或一系列曲线构成的引导线串（路径）扫掠出简单的管道对象，示意图如图5-54所示。

“管道”对话框中相关选项的功能如下。

（1）外径/内径：用于输入管道的内外径数值，其中外径不能为零。

（2）输出：用于设置输出是单段或多段。其下有2个选项。

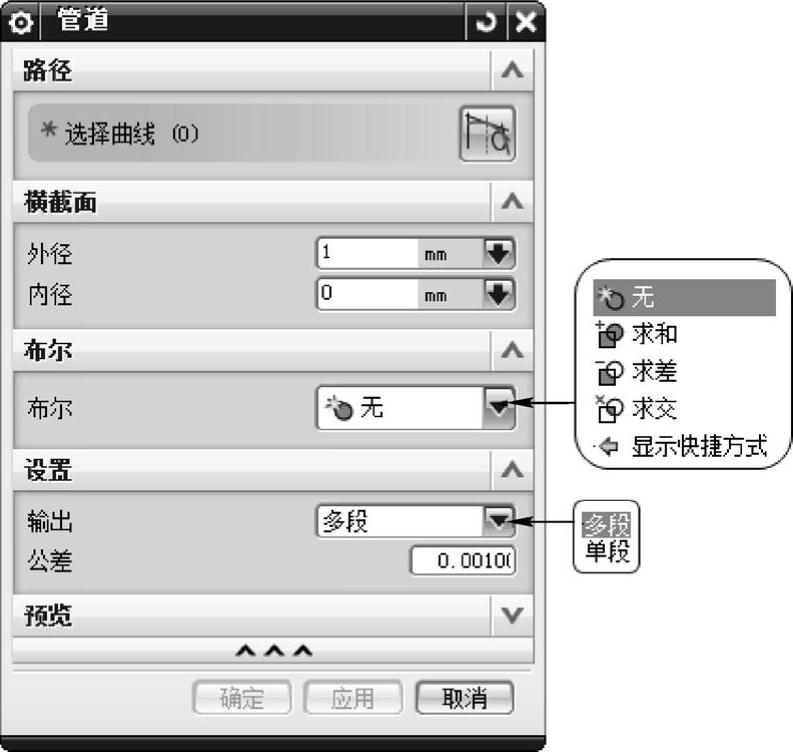

图5-53 “管道”对话框

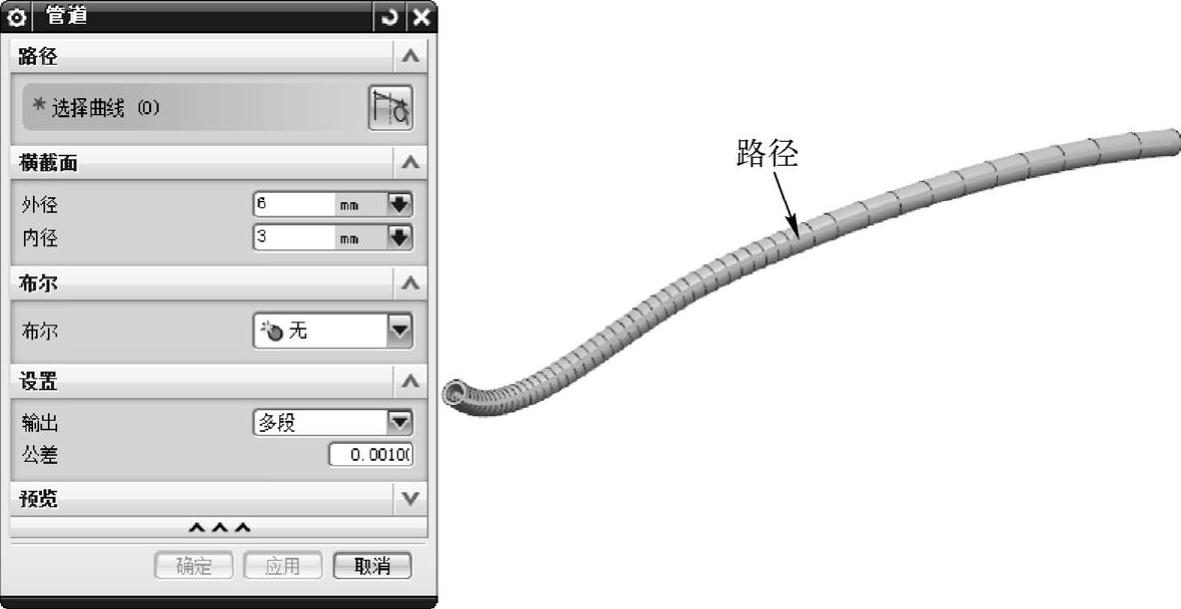

图5-54 “管道”示意图

●单段：只具有一个或两个侧面，此侧面为B曲面。如果内直径是零，那么管具有一个侧面，如图5-55a所示。

●多段：沿着引导线串扫成一系列侧面，这些侧面可以是柱面或环面，如图5-55b所示。

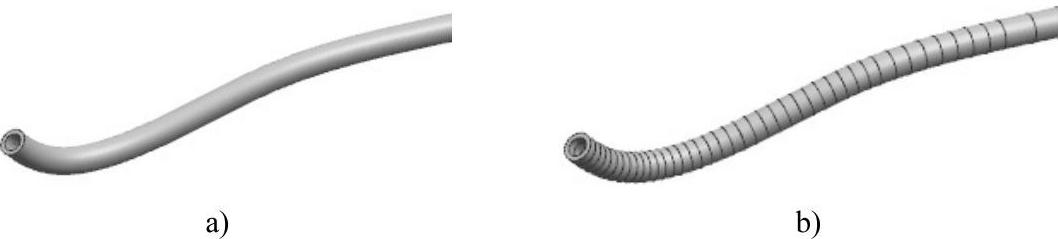

图5-55 “输出”示意图

a）单段 b）多段
